CBR600各个元件分析

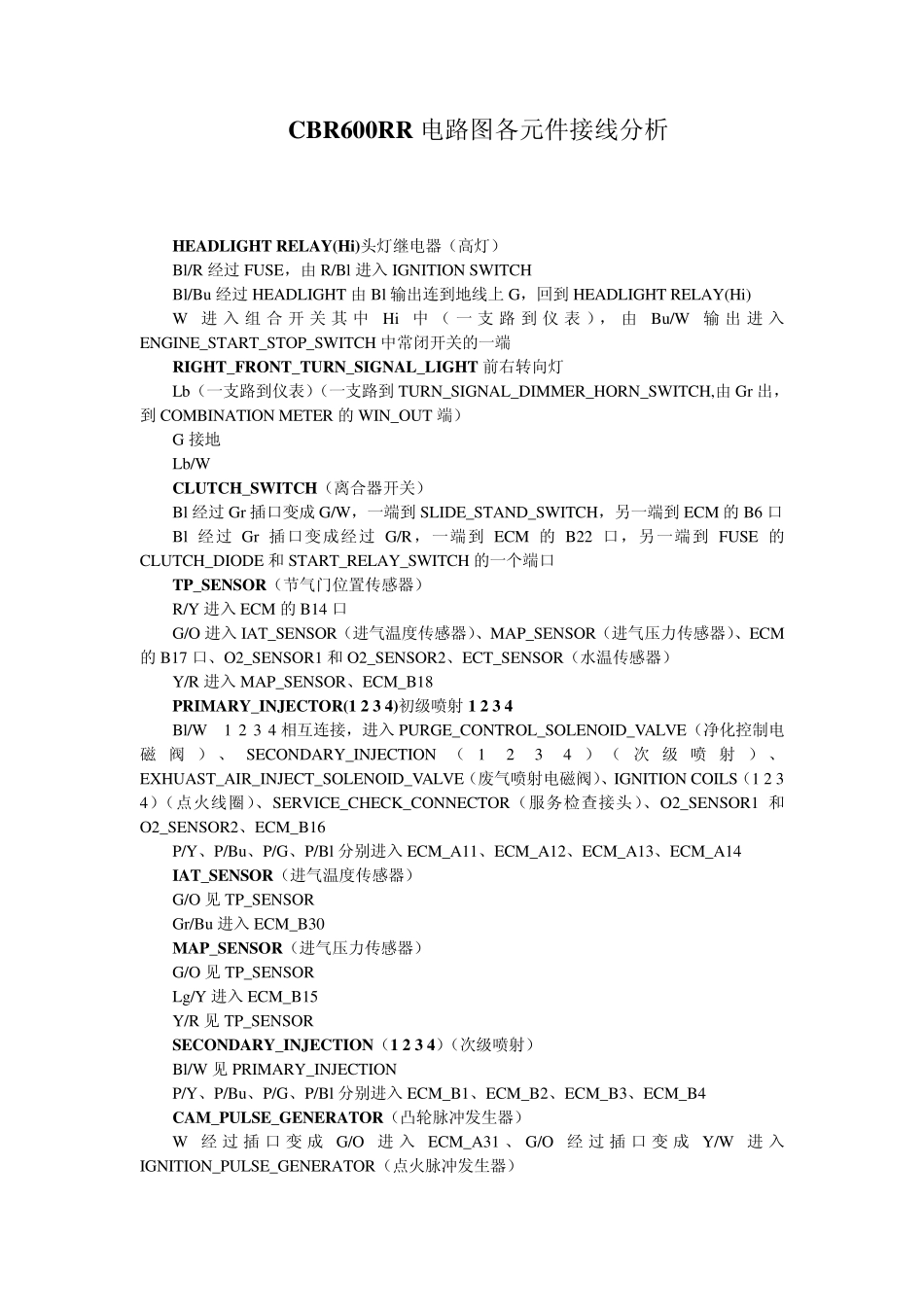

CBR600各个元件分析_第1页
1/11

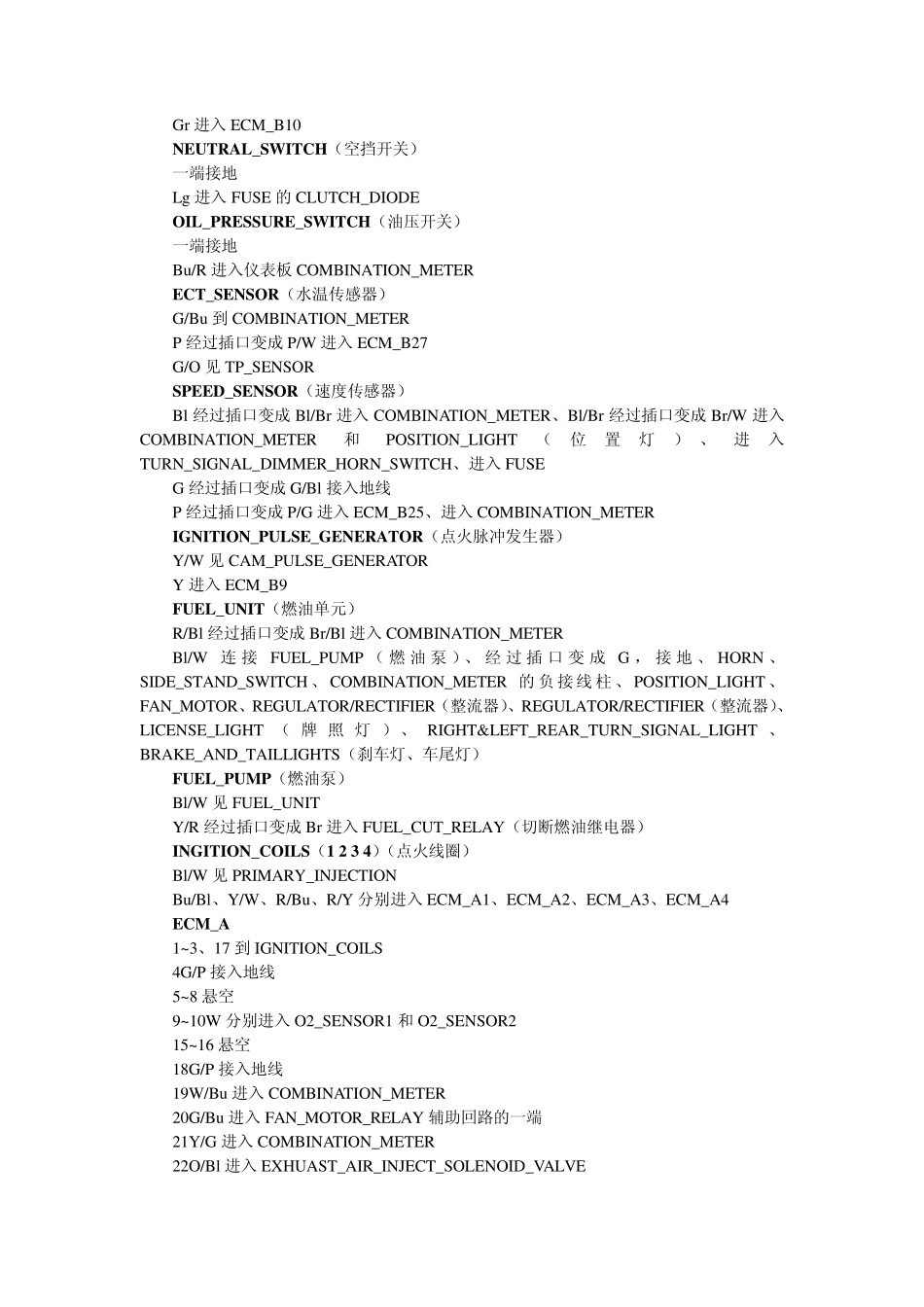

CBR600各个元件分析_第2页
2/11

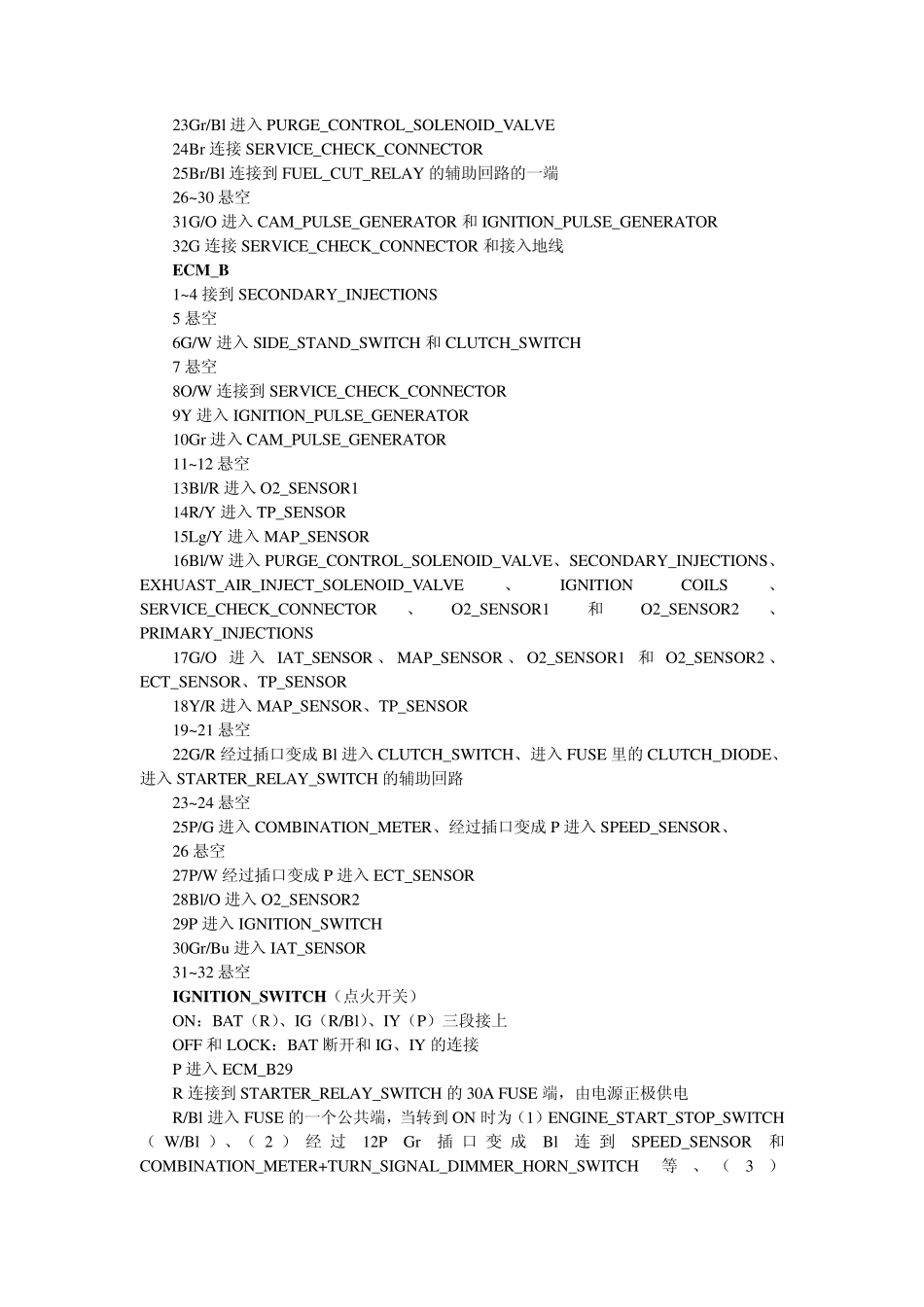

CBR600各个元件分析_第3页
3/11
CBR600RR 电路图各元件接线分析 HEADLIGHT RELAY(Hi)头灯继电器(高灯) Bl/R 经过FUSE,由R/Bl 进入IGNITION SWITCH Bl/Bu 经过HEADLIGHT 由Bl 输出连到地线上G,回到HEADLIGHT RELAY(Hi) W进入组合开关其中Hi中(一支路到仪表),由Bu /W输出进入ENGINE_START_STOP_SWITCH 中常闭开关的一端 RIGHT_FRONT_TURN_SIGNAL_LIGHT 前右转向灯 Lb(一支路到仪表)(一支路到TURN_SIGNAL_DIMMER_HORN_SWITCH,由Gr 出,到COMBINATION METER 的WIN_OUT 端) G 接地 Lb/W CLUTCH_SWITCH(离合器开关) Bl 经过Gr 插口变成G/W,一端到SLIDE_STAND_SWITCH,另一端到ECM 的B6 口 Bl 经过Gr 插口变成经过G/R,一端到ECM 的B22 口,另一端到FUSE 的CLUTCH_DIODE 和START_RELAY_SWITCH 的一个端口 TP_SENSOR(节气门位置传感器) R/Y 进入ECM 的B14 口 G/O 进入IAT_SENSOR(进气温度传感器)、MAP_SENSOR(进气压力传感器)、ECM的B17 口、O2_SENSOR1 和O2_SENSOR2、ECT_SENSOR(水温传感器) Y/R 进入MAP_SENSOR、ECM_B18 PRIMARY_INJECTOR(1 2 3 4)初级喷射 1 2 3 4 Bl/W 1 2 3 4 相互连接,进入PURGE_CONTROL_SOLENOID_VALVE(净化控制电磁 阀 )、 SECONDARY_INJECTION (1 2 3 4 )(次 级 喷 射 )、EXHUAST_AIR_INJECT_SOLENOID_VALVE(废气喷射电磁阀)、IGNITION COILS(1 2 3 4)(点火线圈)、SERVICE_CHECK_CONNECTOR(服务检查接头)、O2_SENSOR1 和O2_SENSOR2、ECM_B16 P/Y、P/Bu 、P/G、P/Bl 分别进入ECM_A11、ECM_A12、ECM_A13、ECM_A14 IAT_SENSOR(进气温度传感器) G/O 见 TP_SENSOR Gr/Bu 进入ECM_B30 MAP_SENSOR(进气压力传感器) G/O 见 TP_SENSOR Lg/Y 进入ECM_B15 Y/R 见 TP_SENSOR SECONDARY_INJECTION(1 2 3 4)(次级喷射) Bl/W 见 PRIMARY_INJECTION P/Y、P/Bu 、P/G、P/Bl 分别进入ECM_B1、ECM_B2、ECM_B3、ECM_B4 CAM_PULSE_GENERATOR(凸轮脉冲发生器) W 经过插口变成G/O进入ECM_A31 、 G/O经过插口变成Y/W 进入IGNITION_PULSE_GENERATOR(点火脉冲发生器) Gr 进入ECM_B10 NEUTRAL_SWITCH(空挡开关) 一端接地 Lg 进入FUSE 的CLUTCH_DIODE OIL_PRESSURE_SWITCH(油压开关) 一端接地 Bu/R 进入仪表板COMBINATION_METER ECT_SENSOR(水温传感器) G/Bu 到COMBINATION_METER P 经过插口...
