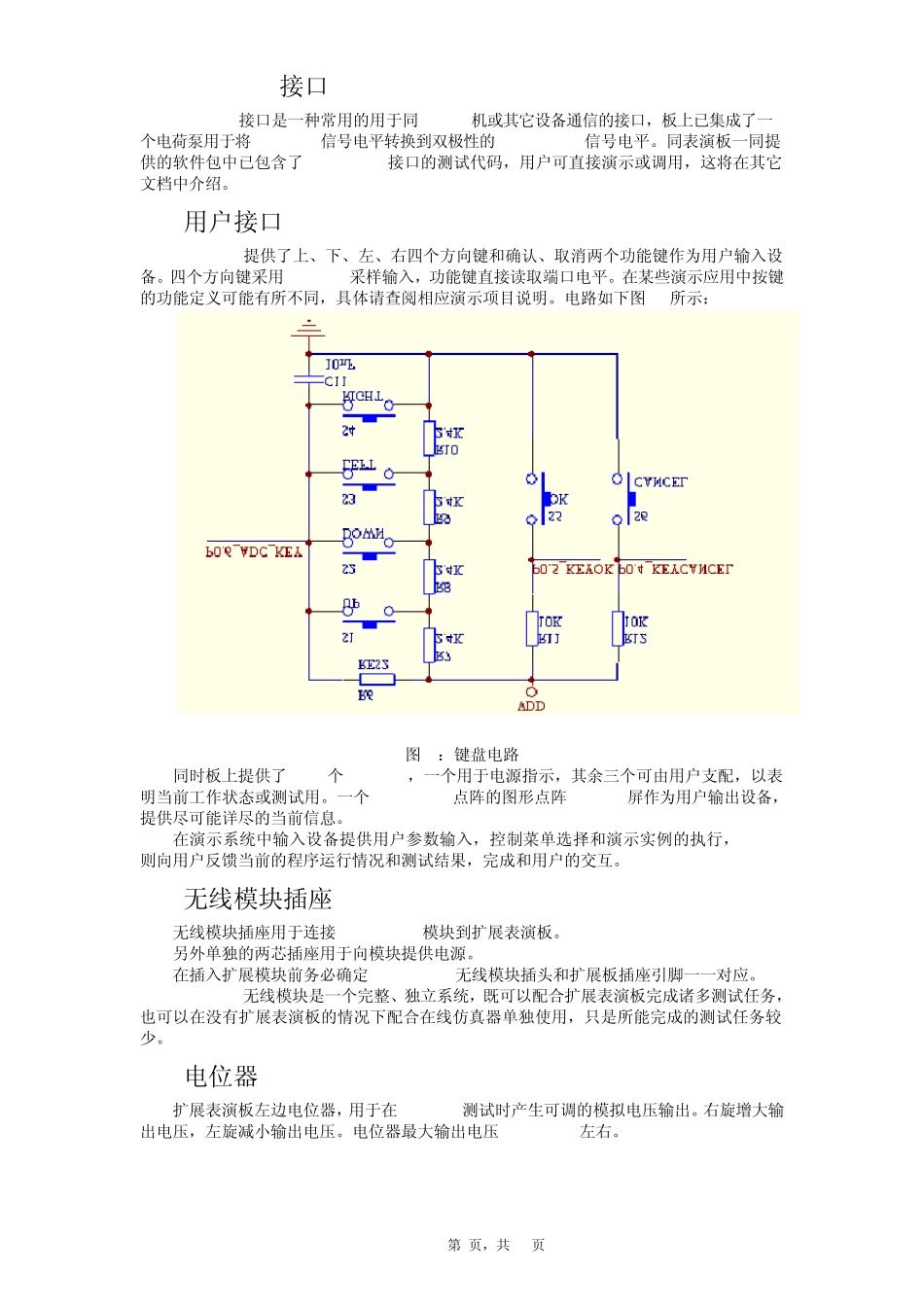

第1页，共 29页C51RF-3-CC2430-PK无线单片机开发系统用户手册Rev2.0第2页，共29页1关于本手册本手册为深圳无线谷C51RF-3无线单片机开发系统使用说明，包括硬件连接、使用指南、以及软件开发环境介绍。2扩展表演板硬件描述图 1：CC2430扩展表演板硬件结构上图展示了CC2430扩展表演板的主要部分。在开发系统中扩展表演板提供了一个开发平台完成CC2430功能测试，应用演示等任务。3.1电源接口CC2430扩展表演板提供了一个直流电源插座，用于在室内使用直流电源为扩展表演板供电。同时在板上提供了一个电池盒插座，用于在需要移动测试的情况下使用。直流电源和电池两种供电方式之间利用直流电源插座自动切换。直流电源供电优先于电池供电，即CC2430扩展表演板既安装了电池又插上了直流电源的情况下优先使用直流电源供电。第3页，共29页3.2RS-232接口RS-232接口是一种常用的用于同PC 机或其它设备通信的接口，板上已集成了一个电荷泵用于将3.3V信号电平转换到双极性的RS-232信号电平。同表演板一同提供的软件包中已包含了RS-232接口的测试代码，用户可直接演示或调用，这将在其它文档中介绍。3.3用户接口CC2430提供了上、下、左、右四个方向键和确认、取消两个功能键作为用户输入设备。四个方向键采用ADC采样输入，功能键直接读取端口电平。在某些演示应用中按键的功能定义可能有所不同，具体请查阅相应演示项目说明。电路如下图 1所示：图 2：键盘电路同时板上提供了4 个LED，一个用于电源指示，其余三个可由用户支配，以表明当前工作状态或测试用。一个128*64点阵的图形点阵 OLED屏作为用户输出设备，提供尽可能详尽的当前信息。在演示系统中输入设备提供用户参数输入，控制菜单选择和演示实例的执行，OLED则向用户反馈当前的程序运行情况和测试结果，完成和用户的交互。3.4无线模块插座无线模块插座用于连接CC2430模块到扩展表演板。另外单独的两芯插座用于向模块提供电源。在插入扩展模块前务必确定CC2430无线模块插头和扩展板插座引脚一一对应。CC2430无线模块是一个完整、独立系统，既可以配合扩展表演板完成诸多测试任务，也可以在没有扩展表演板的情况下配合在线仿真器单独使用，只是所能完成的测试任务较少。3.5电位器扩展表演板左边电位器，用于在ADC测试时产生可调的模拟电压输出。右旋增大输出电压，左旋减小输出电压。电位器最大输出电压1.2V 左右。第4页，共29页4 进入演示注意：为防止电源接反烧毁电源芯片，连接电源前确定直流电...
