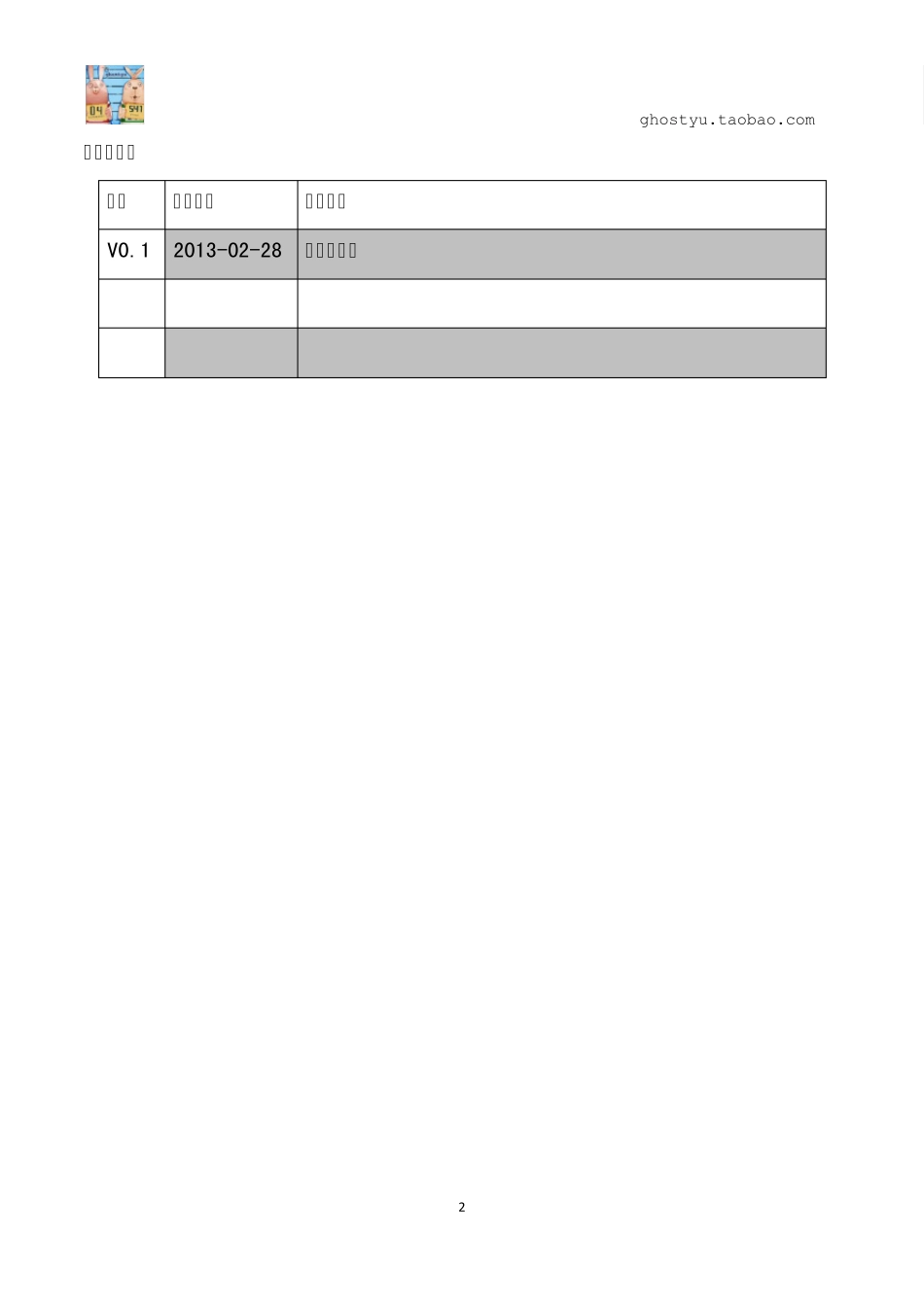

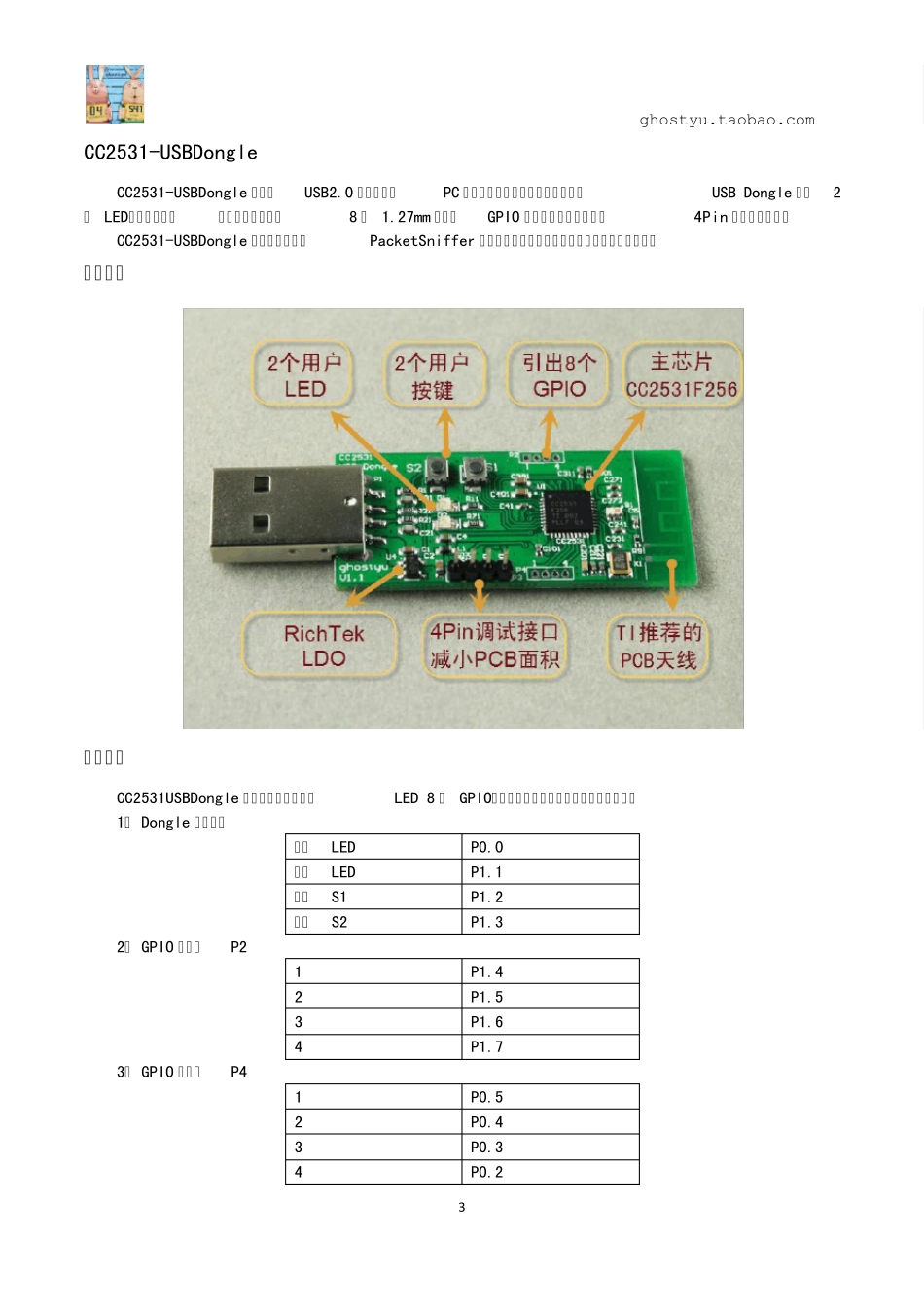

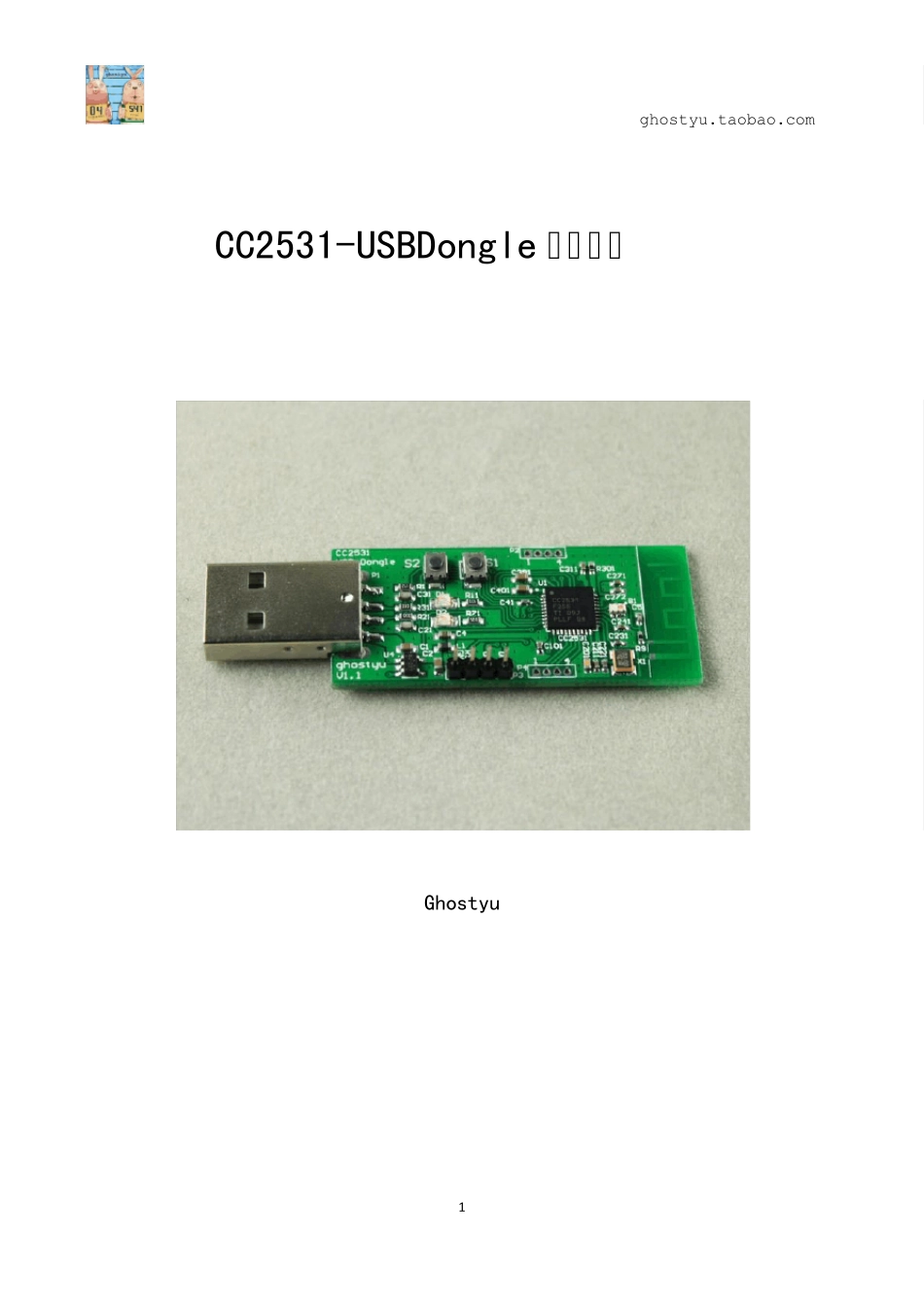

ghostyu.taobao.com 1 CC2531-USBDongle 用户手册 Ghostyu ghostyu.taobao.com 2 文档更新： 版本 修改时间 修改说明 V0.1 2013-02-28 文档初始化 ghostyu.taobao.com 3 CC2531-USBDongle CC2531-USBDongle 是一个USB2.0 设备，配合PC 端的软件，能够实现多种功能。该USB Dongle 带有2个 LED（一红一绿），两个迷你按键，8 个 1.27mm 间距的GPIO 连接孔以及一个精巧的4Pin 编程调试接口。 CC2531-USBDongle 出厂时已烧写了PacketSniffer 固件，因此可以作为一个无线协议分析设备使用。 硬件描述 用户接口 CC2531USBDongle 中的两个按键和两个LED 8 个 GPIO，均可以有用户编程控制，具体定义如下 1、 Dongle 在板资源 绿色LED P0.0 红色LED P1.1 按键S1 P1.2 按键S2 P1.3 2、 GPIO 连接孔P2 1 P1.4 2 P1.5 3 P1.6 4 P1.7 3、 GPIO 连接孔P4 1 P0.5 2 P0.4 3 P0.3 4 P0.2 ghostyu.taobao.com 4 Debugger 接口 CC2531USBDongle 采用精简的4Pin 调试仿真接口：GND/RST/DC/DD,如下图： 1 P2.1/DBG_DD 2 P2.2/DBG_DC 3 Reset/RESET 4 GND/共地 可使用CC-Debugger 及配套的转接板来调试仿真CC2531USBDongle， CC-Debugger 和转接板如下图： PCB 天线 CC2531 USB Dongle 采用TI 推荐的设计方案，具有较高的传输效率，但即便如此，也会受到周围环境的影响，插入不同的电脑和使用不同的USB 延长线均会有不同接收能力。使用时，尽量将USB Dongle置于空旷的环境和减少周围金属屏蔽物的存在，让Dongle 达到最佳性能。 ghostyu.taobao.com 5 CC2531USBDongle 支持的协议和设备 所有支持的协议和设备如下表格 协议 版本 捕捉设备 被捕捉设备 Zigbee 2007/Pro 2006 2003 CC2531-USBDongle CC2420 CC2430,CC2431 CC2480 CC2520 CC2530,CC2531 Zigbee Devices RF4CE Zigbee RF4CE 1.0.1 CC2531-USBDongle CC2533 CC2530 CC2531 ZigBee RF4CE devices SimpliciTI 1.2.0 1.1.1 1.1.0 1.0.6 1.0.4 1.0.0 CC2531-USBDongle CC2430 CC2520 CC2530 Generic Any CC2531-USBDongle CC2420 CC2430,CC2431 CC2480 CC2520 CC2530,CC2531 CC2533 IEEE 802.15.4 兼容设备 ghostyu.taobao.com 6 CC2531USBDongle 原理图
