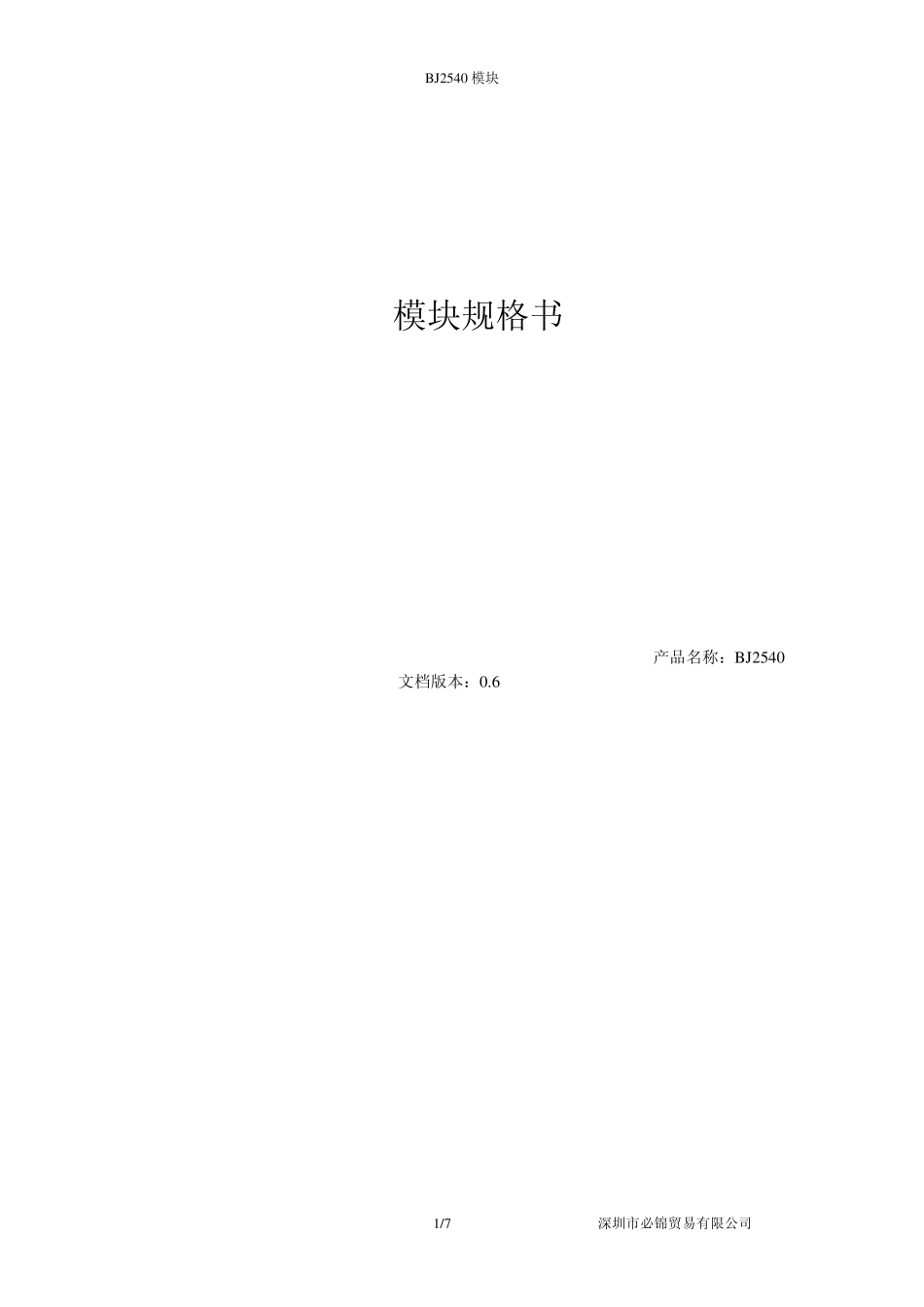

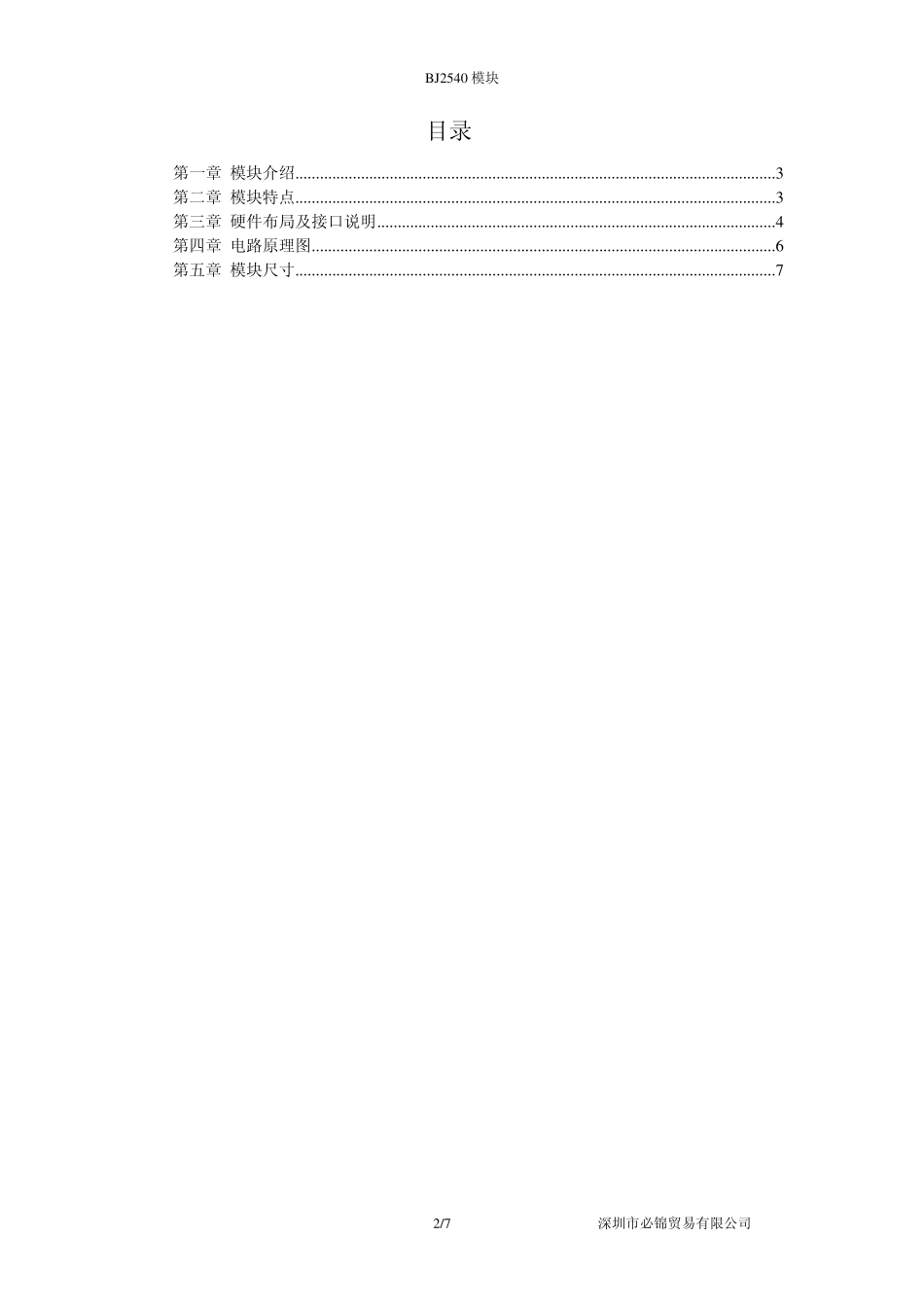

BJ2540 模块 模块规格书 产品名称：BJ2540 文档版本：0.61/7 深圳市必锦贸易有限公司 BJ2540 模块 目录 第一章 模块介绍.....................................................................................................................3 第二章 模块特点.....................................................................................................................3 第三章 硬件布局及接口说明.................................................................................................4 第四章 电路原理图.................................................................................................................6 第五章 模块尺寸.....................................................................................................................7 2/7 深圳市必锦贸易有限公司 BJ2540 模块 第一章 模块介绍 CC2540 低功耗蓝牙模块 是基于 TI 公司 CC2540 芯片研发的低功耗蓝牙射频模块，是一款高性能物联网无线收发器，可广泛应用于各种场合的短距离物联网无线通信领域。具有功耗低、体积小、传输距离远、抗干扰能力强等特点。 模块端带有外扩天线接口和板载天线，在实际应用中可以选择其一进行使用，当选择外扩天线接口时，可根据用户实际需要,选择相应天线；模块采用邮票型接口形式,端口完全对外开放，客户使用时在免去射频硬件设计难度的同时，在软件和产品结构上具有更灵活的二次开发空间。 该产品特别适合运用于基于蓝牙 4.0 中低功耗蓝牙的消费类电子产品，能提高操作的可靠性；提高信号的传输距离和抗干扰性；使信号传递不受障碍物影响；还能实现解决不同电 子产品间的互操作问题，电池寿命也可显著延长。 可广泛应用于：2.4Ghz 低功耗蓝牙系统；PC、平板、手表等低功耗外围设备(HID 设备、遥控器等)；运动、休闲、医疗设备等消费类电子产品；智能仪表、数据采集等无线物联传感器网络。 第二章 模块特点 z 工作电压: 2.0 ~ 3.6V z I/O 口控制电平: 0 ~ VCC z 工作频段: 2400 ~ 2483.5 MHz z 发射功率: ≥ 3 dBm z 低功耗:非常低的发射、接收电流，极低的睡眠电流 z 便于操作， 安全规范，支持 AES 安全加密和 24-bit CRC 校验 z 传输可靠，支持自适应跳频技术 z 应用广范，全面支持 GAP、ATT/...
