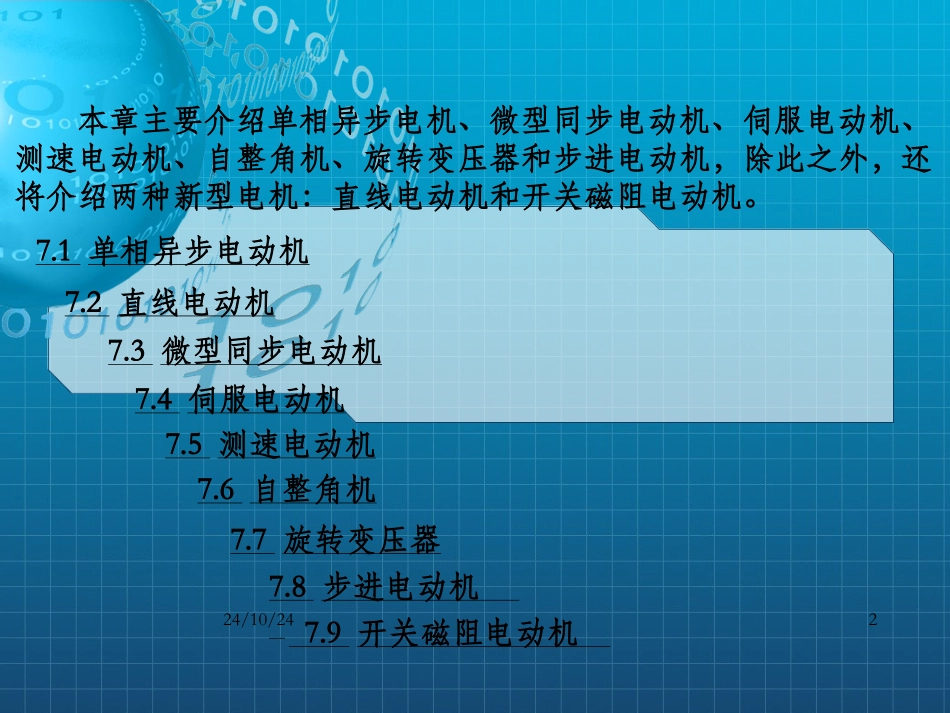

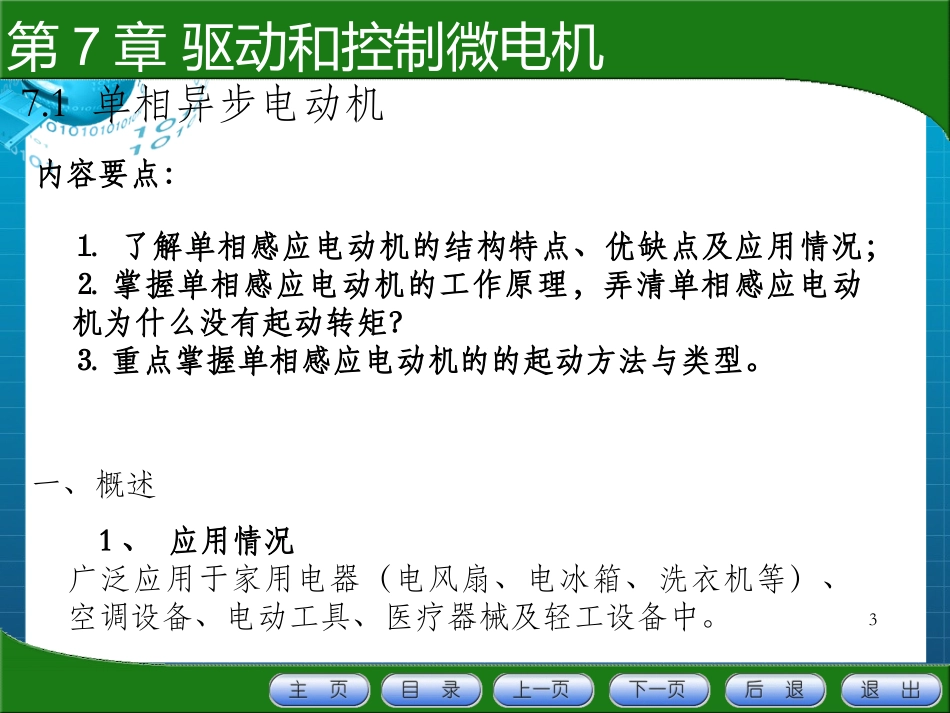

优秀精品课件文档资料24/10/2417.1单相异步电动机7.2直线电动机7.3微型同步电动机7.4伺服电动机7.5测速电动机7.6自整角机7.7旋转变压器本章主要介绍单相异步电机、微型同步电动机、伺服电动机、测速电动机、自整角机、旋转变压器和步进电动机，除此之外，还将介绍两种新型电机：直线电动机和开关磁阻电动机。7.9开关磁阻电动机7.8步进电动机24/10/242第7章驱动和控制微电机7.1单相异步电动机内容要点：一、概述1、应用情况广泛应用于家用电器（电风扇、电冰箱、洗衣机等）、空调设备、电动工具、医疗器械及轻工设备中。⒈了解单相感应电动机的结构特点、优缺点及应用情况；⒉掌握单相感应电动机的工作原理，弄清单相感应电动机为什么没有起动转矩？⒊重点掌握单相感应电动机的的起动方法与类型。3第7章驱动和控制微电机2、优缺点优点：结构简单，成本低廉，噪音小。缺点：与同容量三相感应电动机相比较，体积较大，功率因数及过载能力都较低。故单相感应电动机只能作成小容量：微型：几瓦～750瓦；小型：550瓦～3700瓦。4第7章驱动和控制微电机2、结构继续继续与三相感应电动机相似，包括定子和转子两大部分。转子结构都是笼型的，定子铁心由硅钢片叠压而成。定子铁心上嵌有定子绕组。单相感应电动机正常工作时，一般只需要单相绕组即可，但单相绕组通以单相交流电时产生的磁场是脉动磁场，单相运行的电动机没有起动转矩。为使电动机能自行起动和改善运行性能，除工作绕组（又称主绕组）外，在定子上还安装一个辅助的起动绕组（又称副绕组）。两个绕组在空间相距900或一定的电角度。524/10/246第7章驱动和控制微电机二、基本工作原理1、单相绕组通入单相交流电时的情况单相交流绕组通入单相交流电流将产生脉动磁势，一个脉动磁势可以分解为两个大小相等、转速相同、转向相反的圆形旋转磁势。分别用F+、F-表示，建立起正转和反转磁场ф+、ф-，这两个磁场切割转子导体，产生感应电动势和感应电流，从而形成正反向电磁转矩Tem+、Tem-，叠加后即为推动转子转动的合成转矩Tem。7第7章驱动和控制微电机返回8第7章驱动和控制微电机SnnnS11SnnnS211设电动机转速为n，则对正转磁场而言，转差率s+为对反转磁场而言，转差率s-为20,20SSSS时，当时，即当9单相异步电动机的T=f(s)曲线24/10/2410第7章驱动和控制微电机分析：分析：1）转子静止时，n=0,S=1，合成转矩为0。单相感应电动机无起动转矩，故单相异步电动机不能自行起动。三相异步电动机电源断一相，相当于一台单相异步电动机，故不能起动。2）当s≠1时，T≠0，且T无固定方向，取决于s的正负。一旦旋转，转向依外力方向而定，即在外力矩作用下，电机可朝外力方向旋转。三相感应电动机运行中断一相，电机仍能继续运转。3）由于存在负序转矩，使合成转矩减小，过载能力低，TF不变，n下降→S上升→I2`上升→I1上升→温升增加。11第7章驱动和控制微电机7.1.2单相异步电动机的主要类型一、分相起动电动机分相起动电动机包括电容起动电动机、电容电动机和电阻起动电动机根据获得旋转磁场方式的不同，主要分为分相电动机和罩极电动机1、电容起动电动机特点：ⅰ）起动绕组和电容按短时工作设计；ⅱ）电容起分相和提高功率因数的作用。由于起动绕组和电容按短时工作设计，因此，当n达75～80%n1时，离心开关自动打开。1224/10/2413第7章驱动和控制微电机2、电容电动机电容电动机实质是一台两相异步电动机，起动绕组和电容应按长期工作设计。14特点：ⅰ）起动绕组和电容器按长期工作设计；ⅱ）过载能力、功率因数和效率均较高；ⅲ）容量能做到五十瓦至几千瓦；ⅳ）应用比较广泛，如应用于压气机、空调等。24/10/2415第7章驱动和控制微电机3电阻起动电动机在起动绕组中串联电阻来分相，即工作绕组电阻小，电抗大；起动绕组电阻大，电抗小。二、罩极电动机1、结构特点：定子作成凸极式，由硅钢片叠压而成，工作绕组为集中绕组，套在定子磁极上，每个极靴表面1/3～1/4处开有一个小槽，放入罩极绕组（短路环），如下图：1624/10/2417第7章驱动和控制微电机2、工作原理k.1.3.在时间上滞后一个角度Ψ，...
