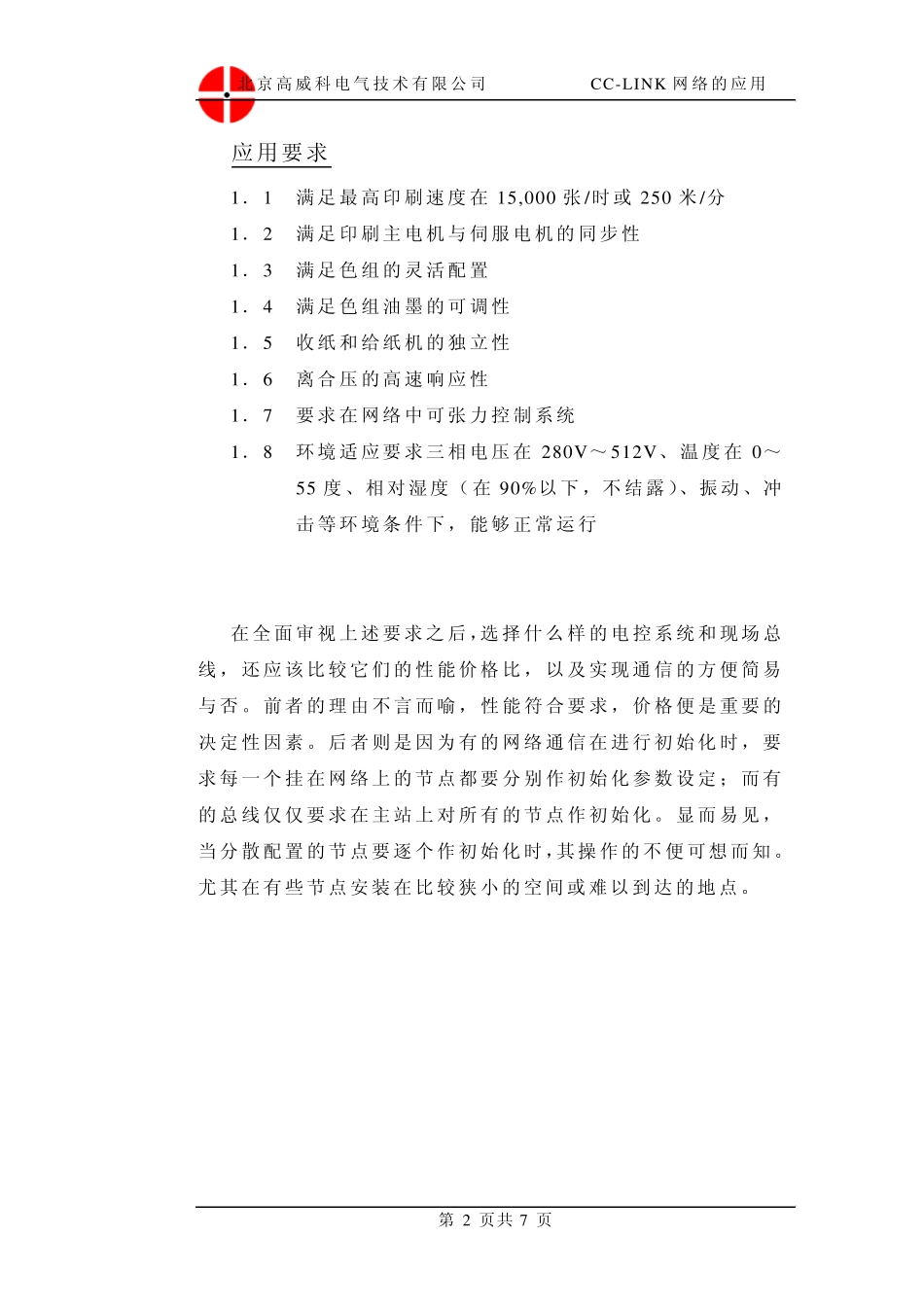

CC-Lin k 在印刷机 电控系统中 的 应 用 北京高威科电气技术有限公司 作者: 叶国明 北京高威科电气技术有限公司 CC-LIN K 网络的应用 第 2 页共 7 页 1. 应用要求 1．1 满足最高印刷速度在15,000 张/时或250 米/分 1．2 满足印刷主电机与伺服电机的同步性 1．3 满足色组的灵活配置 1．4 满足色组油墨的可调性 1．5 收纸和给纸机的独立性 1．6 离合压的高速响应性 1．7 要求在网络中可张力控制系统 1．8 环境适应要求三相电压在280V ～512V 、 温 度在0～55 度、相对 湿 度（ 在90%以 下 ，不 结 露 ）、振 动 、冲击 等 环境条 件 下 ， 能 够 正 常 运 行 在全 面 审 视 上 述 要求之 后 ，选 择 什 么 样 的电控系统和现 场 总线 ， 还 应该 比 较 它 们 的性能 价 格 比 ， 以 及 实 现 通 信 的方 便 简 易与否 。 前 者 的理 由 不 言 而 喻 ， 性能 符 合要求， 价 格 便 是 重 要的决 定 性因 素 。 后 者 则 是 因 为 有的网络通 信 在进 行 初 始 化 时， 要求每 一 个 挂 在网络上 的节 点 都 要分别 作 初 始 化 参 数 设 定 ； 而 有的总 线 仅 仅 要求在主站 上 对 所 有的节 点 作 初 始 化 。 显 而 易 见 ，当 分散 配置的节 点 要逐 个 作 初 始 化 时，其 操 作 的不 便 可想 而 知 。尤 其 在有些 节 点 安 装 在比 较 狭 小 的空 间 或难 以 到 达 的地 点 。 北京高威科电气技术有限公司 CC-LINK 网络的应用 第 3 页共 7 页 2 . 系统配置 经过审慎地比较选择，我们选定了CC-Lin k 作为印刷机电控系统的现场总线。 印刷机电控系统(4 色 印刷机)是 由 1 个 主 通 信 控制 站 ，9 个 变频 器 ，3 个 伺 服 电机，9 个 步 进 电机，22 个 远 程 I/O 单 元 ，以及 1 个 挂 在 总线上 的人 机界 面 组 成 。 配置如 下 ： 主 通 信 控制 站 ： A2ASHCPU + A1SJ61BT11 输 出 模 块 ： A1SX40 或 A1SY10 远 程 模 块 ： AJ65BT-R2 x 3 I/O 模 块 ： AJ65BTB1-16D x 2 AJ65BTB1-16T x 2 AJ65BTB1-32D x 10 AJ65BTB1-32T x 10 人 机界 面 ： A975GOT 变 频 器 : A540-30K-CH x 1 A540...
