CCW软件简单操作体验手册

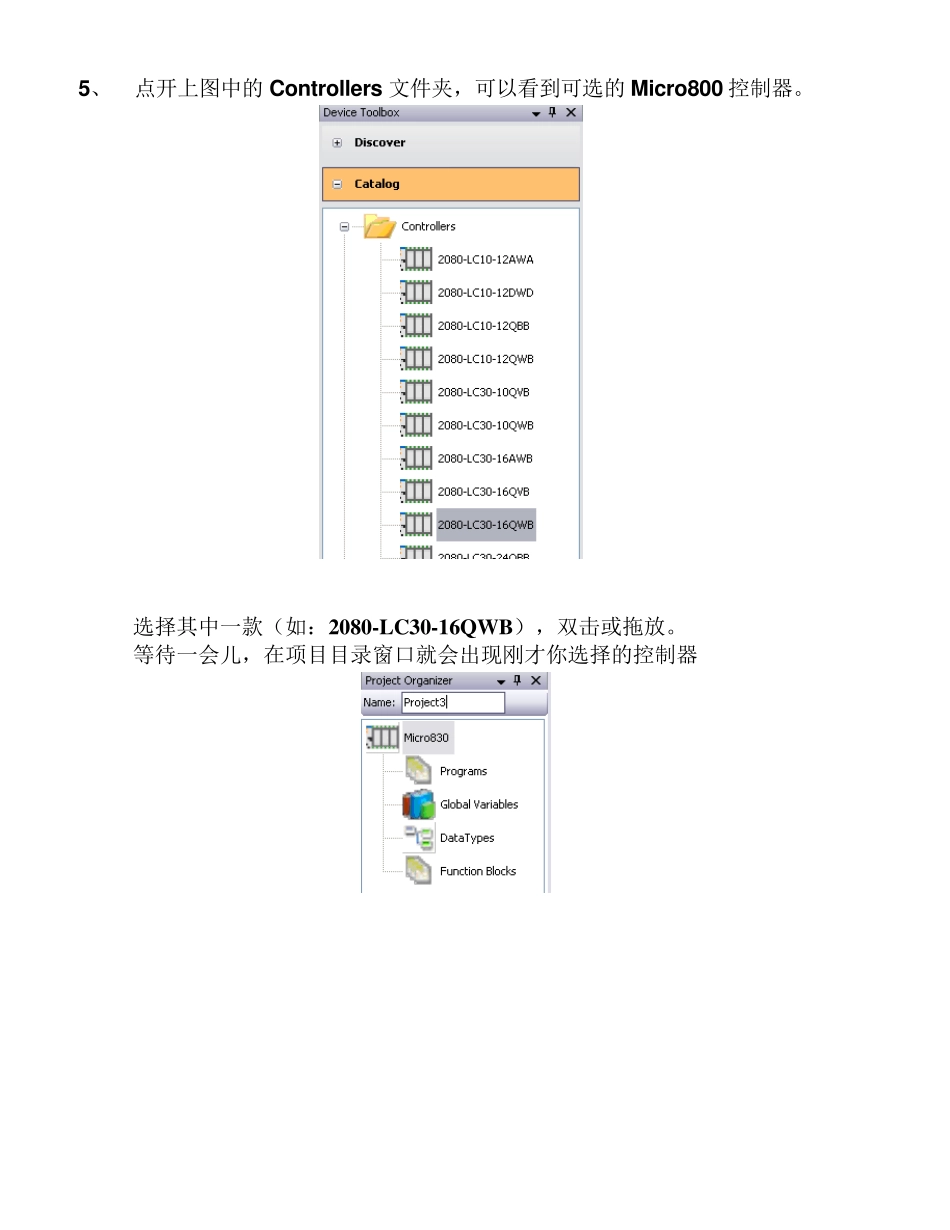

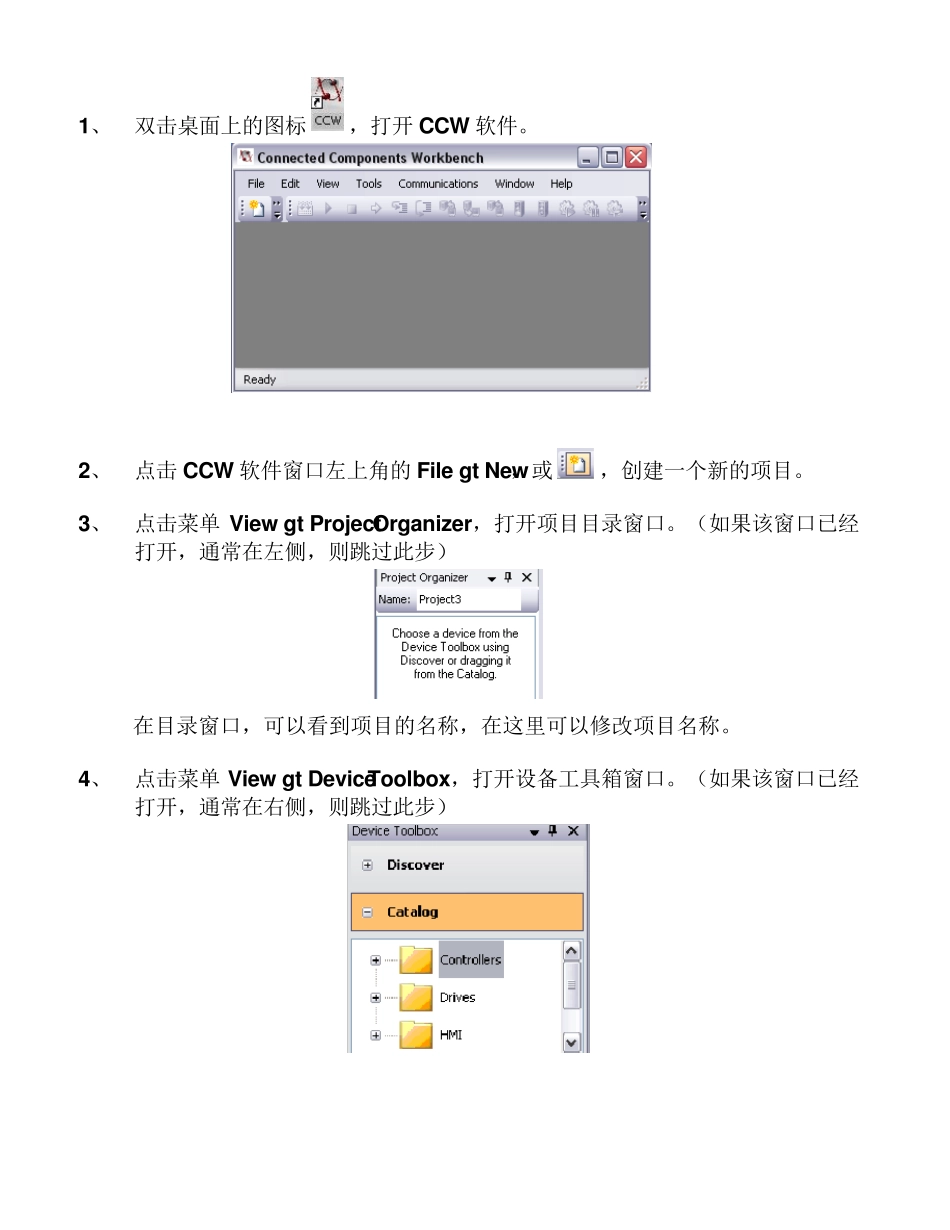

CCW 软件简单操作体验手册 1、 双击桌面上的图标 ，打开 CCW 软件。 2、 点击 CCW 软件窗口左上角的 File>New，或 ，创建一个新的项目。 3、 点击菜单 View>Project Organizer，打开项目目录窗口。（如果该窗口已经打开，通常在左侧，则跳过此步） 在目录窗口，可以看到项目的名称，在这里可以修改项目名称。 4、 点击菜单 View>Device Toolbox，打开设备工具箱窗口。（如果该窗口已经打开，通常在右侧，则跳过此步） 5、 点开上图中的 Controllers 文件夹，可以看到可选的 Micro800 控制器。 选择其中一款（如：2080-LC30-16QW B），双击或拖放。 等待一会儿，在项目目录窗口就会出现刚才你选择的控制器 6 、 在上图中的 上点鼠标右键，添加程序。有三种语言，选你需要的，如：梯形图。 7 、 在上图中的 上点鼠标右键，添加程序。有三种语言，选你需要的，如：梯形图。 8 、 在上图中，双击 ，打开梯形图编程窗口。 9、 点击菜单View>Toolbox，打开编程工具箱窗口。（如果该窗口已经打开，则跳过此步） 注意CCW 窗口右侧下方“Dev ice To o lbo x ”和“To o lbo x ”的切换 10、 在 Toolbox 窗口，选择你需要的梯形图编程元件，拖至编程窗口，如：常开点。 变量选择窗口会自动出现，你可以为该元件选择已经定义好的变量，也可以定义一个新的变量。点 O K 。 选好或定义好变量，点 O K 。 11、 双击，打开局部变量表。这里，你可以查看、编辑、添加、删除局部变量。添加变量在最后一行，带星号的。 12、 双击 Global Variables，打开全局变量表 全局变量表里有许多系统自动生成的系统变量，如上图。 这里，你可以查看系统变量，可以编辑、添加、删除用户自己定义的全局变量。添加变量在最后一行，带星号的。 13、 双击，打数据类型表，可以查看、添加、编辑、删除用户定义的数据类型。 14、 右击，添加功能块。 15、 点击 ，保存项目。 16、 点击 ，设置通信工具 RSLinx 17、 点开 Device Toolbox 里的 Discover，再点 Browse Connections。 18、 在连接浏览窗口里，可以看到所有联网的设备。上传、下载程序时，该窗口也会自动出现，供你选择控制器。 1 9 、 下面这个工具栏是调试程序时经常用到的，其中有上传、下载等。 2 0 、 双击左侧控制器图标 ，就会出现该控制器属性的图形化界面。 21、 添加一块可插入式模块，如：2080-IF...
