CD40110中文资料

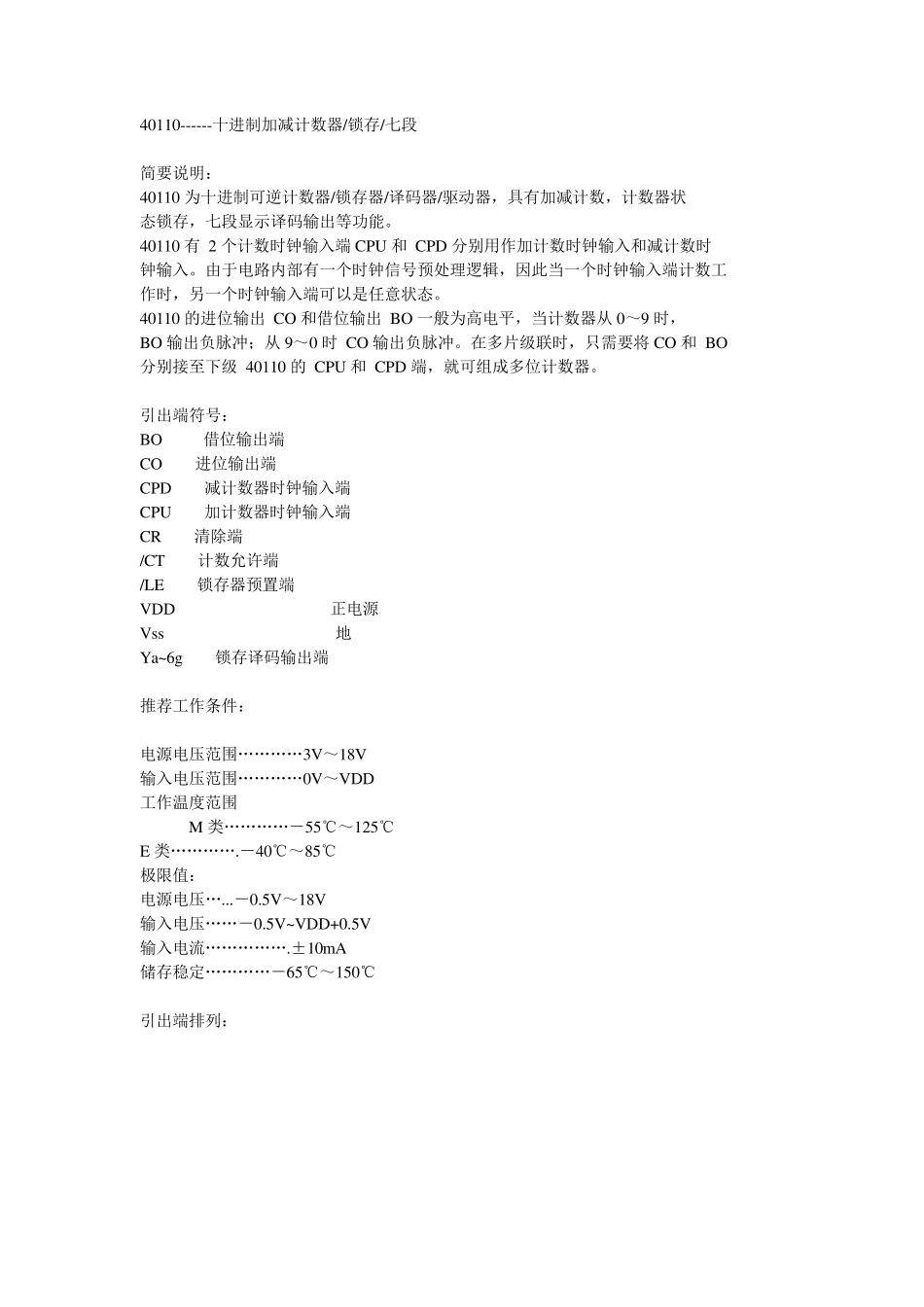

CD40110中文资料_第1页
1/6

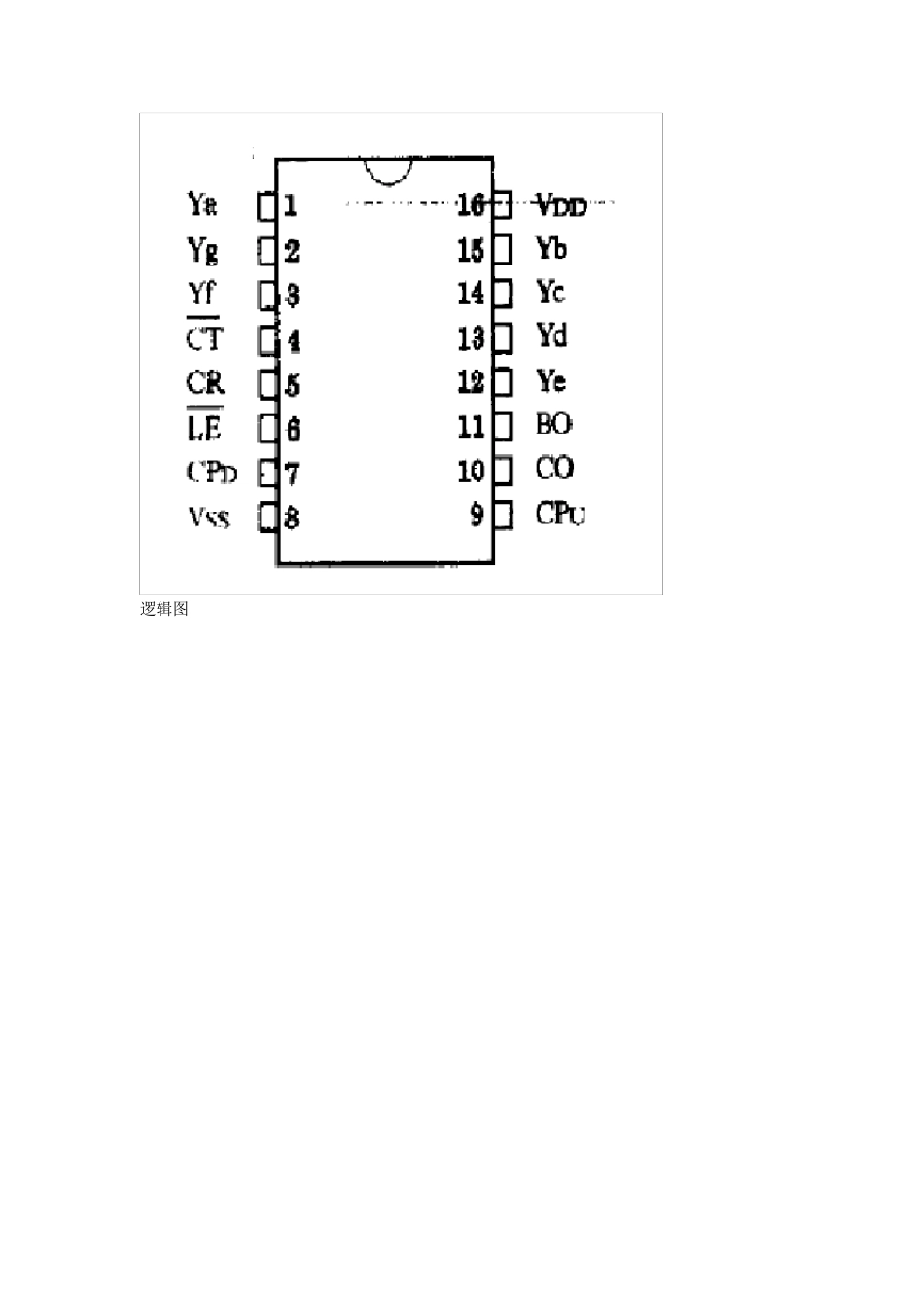

CD40110中文资料_第2页
2/6

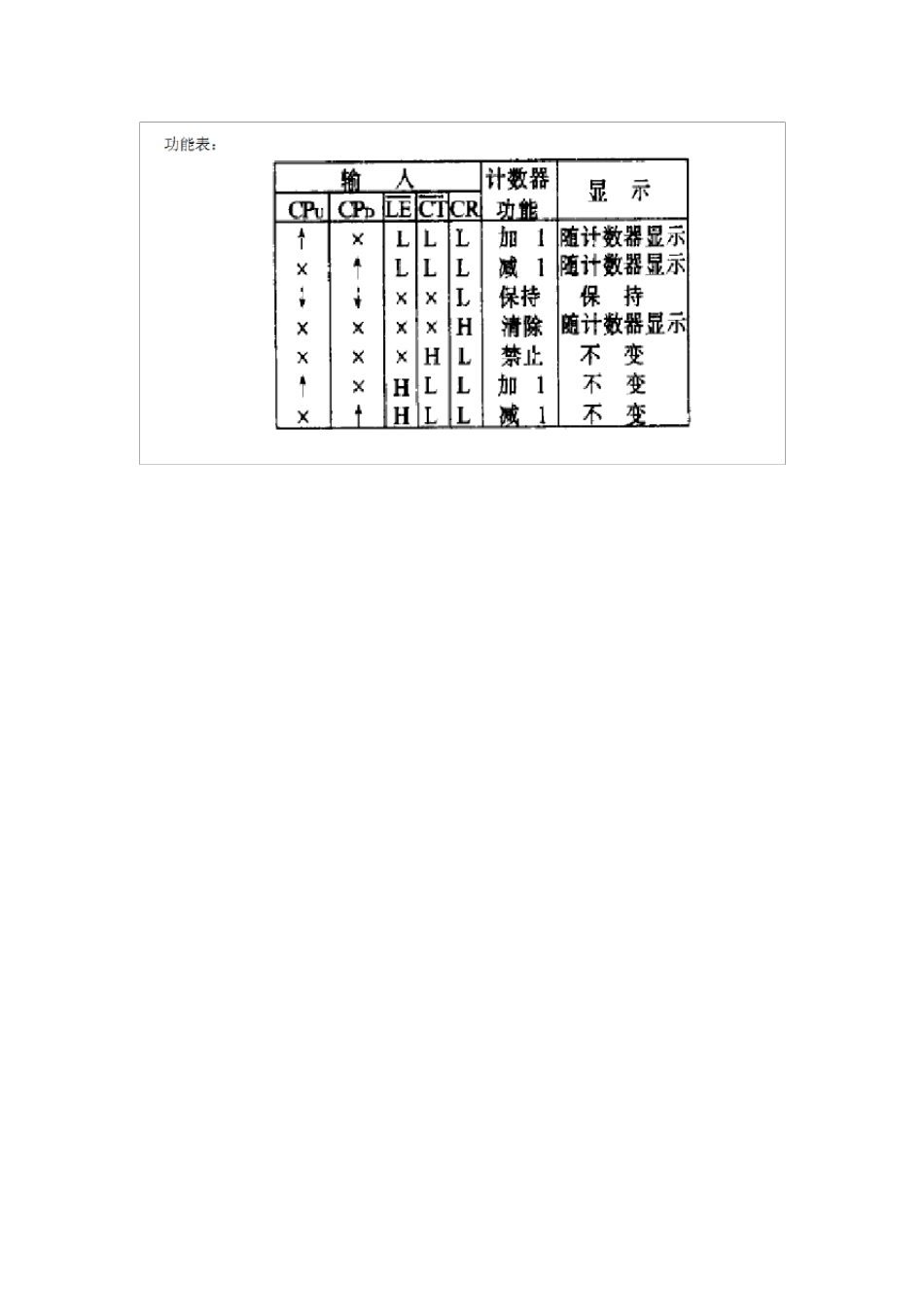

CD40110中文资料_第3页
3/6
40110------十进制加减计数器/锁存/七段 简要说明: 40110 为十进制可逆计数器/锁存器/译码器/驱动器,具有加减计数,计数器状 态锁存,七段显示译码输出等功能。 40110 有 2 个计数时钟输入端CPU 和 CPD 分别用作加计数时钟输入和减计数时 钟输入。由于电路内部有一个时钟信号预处理逻辑,因此当一个时钟输入端计数工 作时,另一个时钟输入端可以是任意状态。 40110 的进位输出 CO 和借位输出 BO 一般为高电平,当计数器从0~9 时, BO 输出负脉冲;从9~0 时 CO 输出负脉冲。在多片级联时,只需要将CO 和 BO 分别接至下级 40110 的 CPU 和 CPD 端,就可组成多位计数器。 引出端符号: BO 借位输出端 CO 进位输出端 CPD 减计数器时钟输入端 CPU 加计数器时钟输入端 CR 清除端 /CT 计数允许端 /LE 锁存器预置端 VDD 正电源 Vss 地 Ya~6g 锁存译码输出端 推荐工作条件: 电源电压范围…………3V~18V 输入电压范围…………0V~VDD 工作温度范围 M 类…………-55℃~125℃ E 类………….-40℃~85℃ 极限值: 电源电压…...-0.5V~18V 输入电压……-0.5V~VDD+0.5V 输入电流…………….±10mA 储存稳定…………-65℃~150℃ 引出端排列: 逻辑图 时钟电路Ya1Yb15Yc14Yd13Ye12Yf3Yg2CO10BO11CR5/CT4/LE6VSS8CPu9CPd7VDD16U1CD40110Ya1Yb15Yc14Yd13Ye12Yf3Yg2CO10BO11CR5/CT4/LE6VSS8CPu9CPd7VDD16U2CD40110Ya1Yb15Yc14Yd13Ye12Yf3Yg2CO10BO11CR5/CT4/LE6VSS8CPu9CPd7VDD16U3CD40110Ya1Yb15Yc14Yd13Ye12Yf3Yg2CO10BO11CR5/CT4/LE6VSS8CPu9CPd7VDD16U4CD4011012345611128U574LS3012345611128U674LS3012U7A74LS0434U7B74LS04C110uFSW复位R11KVCCVCCVCCVCCVCCR31KR41KR51KR61KR71KR81KR91KR101KR111KR121KR131KR141KR151KR161KR171KR181KR191KR201KR211KR221KR231KR241KR251KR261KR271KR281KR291KR301Ka7b6c4d2e1f9g10dt5com3com8LED1秒a7b6c4d2e1f9g10dt5com3com8LED2十秒a7b6c4d2e1f9g10dt5com3com8LED3分a7b6c4d2e1f9g10dt5com3com8LED4十分1HzVCC=+5V60进制D1N4148 本设计主要基于CD40110,设计的秒、分时钟电路 CD40110 内部集成了计数、译码、锁存器的功能,因此可以省去一些译码芯片,内部有加法器与减法器两种功能,都是十进制的 图中的1Hz的信号,可经过 555 多谐振荡产生,也可以通过晶振 32768 经过分频得到,也可以通过把市电经过 50 分频得到 还可以加入时间调整,报时模块
