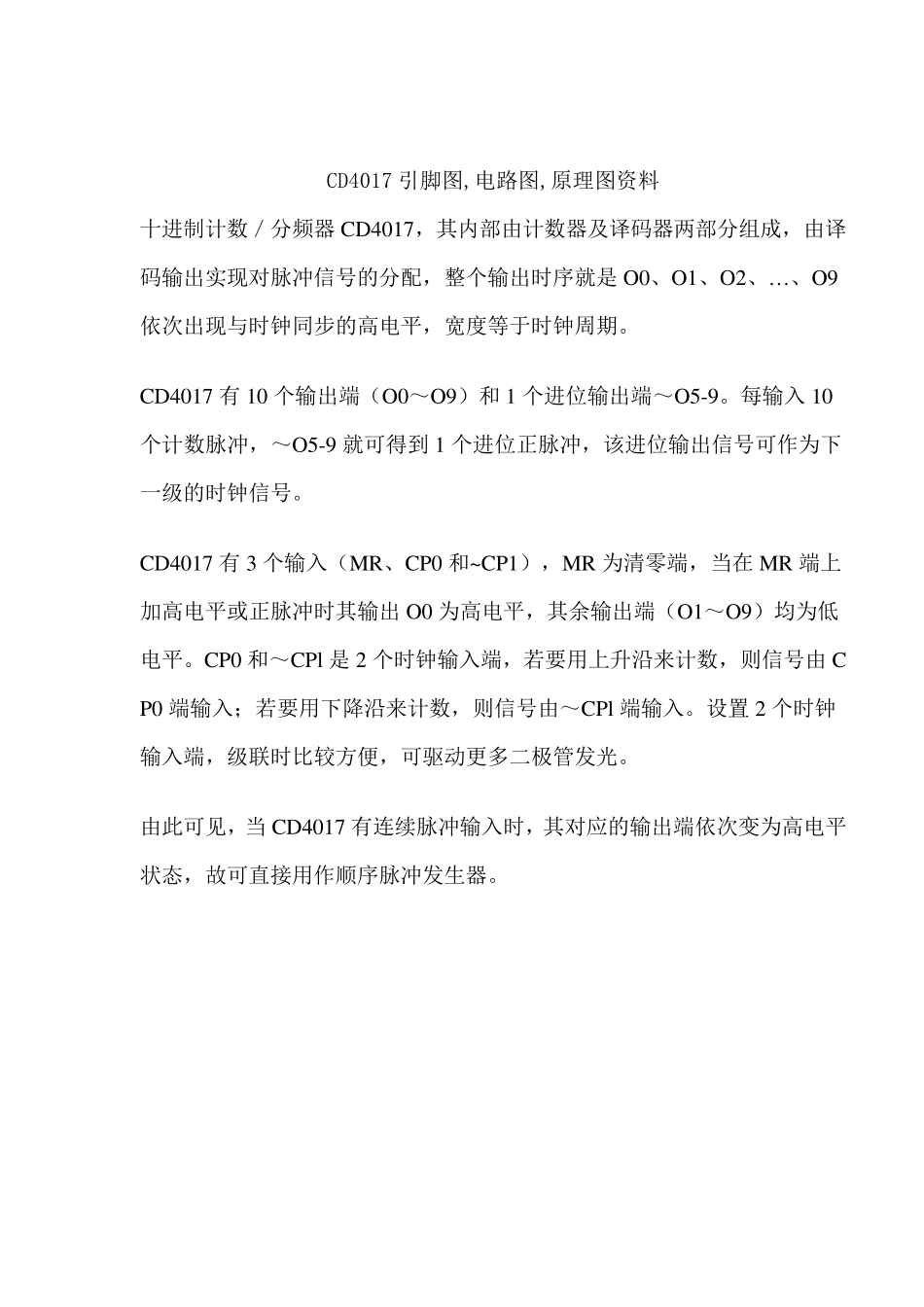

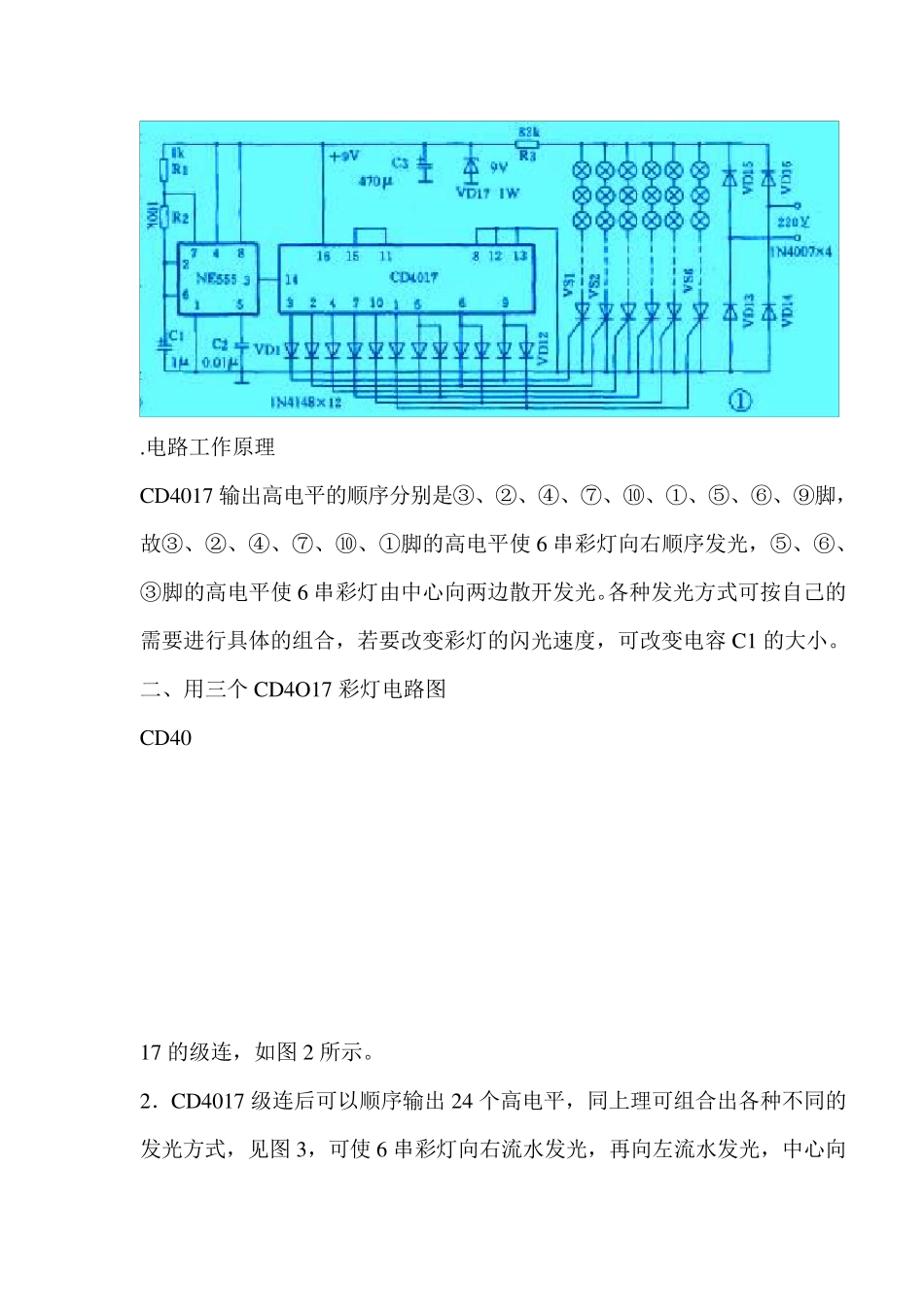

CD4017 引脚图,电路图,原理图资料 十进制计数／分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、…、O9依次出现与时钟同步的高电平，宽度等于时钟周期。 CD4017 有 10 个输出端（O0～O9）和 1 个进位输出端～O5-9。每输入 10个计数脉冲，～O5-9 就可得到 1 个进位正脉冲，该进位输出信号可作为下一级的时钟信号。 CD4017 有 3 个输入（MR、CP0 和~ CP1），MR 为清零端，当在 MR 端上加高电平或正脉冲时其输出O0 为高电平，其余输出端（O1～O9）均为低电平。CP0 和～CPl 是2 个时钟输入端，若要用上升沿来计数，则信号由CP0 端输入；若要用下降沿来计数，则信号由～CPl 端输入。设置 2 个时钟输入端，级联时比较方便，可驱动更多二极管发光。 由此可见，当 CD4017 有连续脉冲输入时，其对应的输出端依次变为高电平状态，故可直接用作顺序脉冲发生器。 CD4017 引脚图 一、用一个 CD4017 制成的彩灯电路 1.用一个 CD4017 制作的彩灯电路如图1 所示。 .电路工作原理 CD4017 输出高电平的顺序分别是③、②、④、⑦、⑩、①、⑤、⑥、⑨脚，故③、②、④、⑦、⑩、①脚的高电平使 6 串彩灯向右顺序发光，⑤、⑥、③脚的高电平使 6 串彩灯由中心向两边散开发光。各种发光方式可按自己的需要进行具体的组合，若要改变彩灯的闪光速度，可改变电容 C1 的大小。 二、用三个 CD4O17 彩灯电路图 CD4017 的级连，如图 2 所示。 2．CD4017 级连后可以顺序输出24 个高电平，同上理可组合出各种不同的发光方式，见图 3，可使 6 串彩灯向右流水发光，再向左流水发光，中心向 两边散开后再向中心靠拢发光，1 、3 、5 、2 、4 、6 串间隔发光等等 C D 4017 功能简述: CD4017 是 5 位 Johns on 计算器，具有 10 个译码输出端，CP，CR，INH 输入端。时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。INH 为低电平时，计算器在时钟上升沿计数；反之，计数功能无效。CR 为高电平时，计数器清零。Johns on 计数器，提供了快速操作，2 输入译码选通和无毛刺译码输出。防锁选通，保证了正确的计数顺序。译码输出一般为低电平，只有在对应时钟周期内保持高电平。在每 10 个时钟输入周期 CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。 C D 4017 逻辑结构图: CD401...
