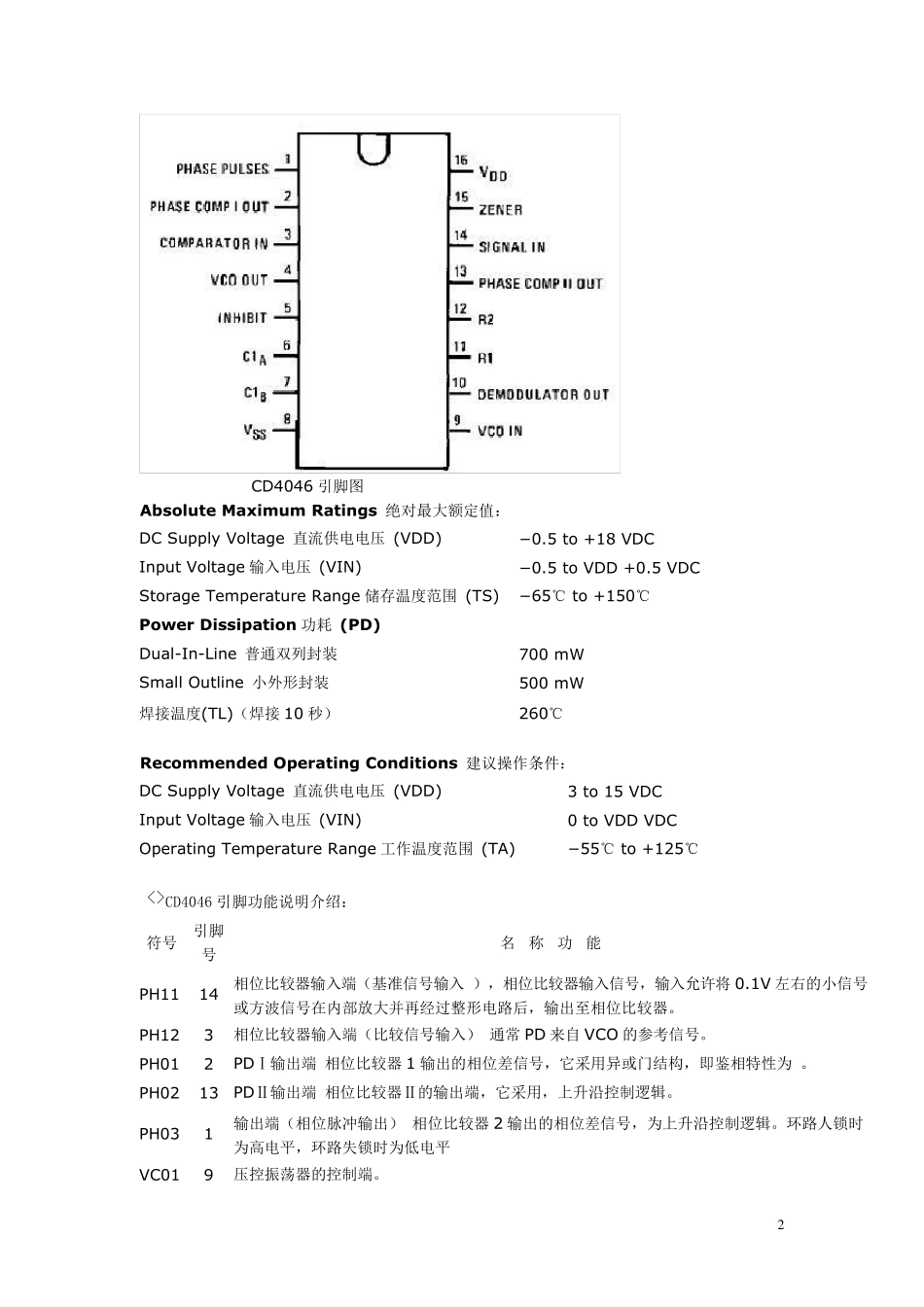

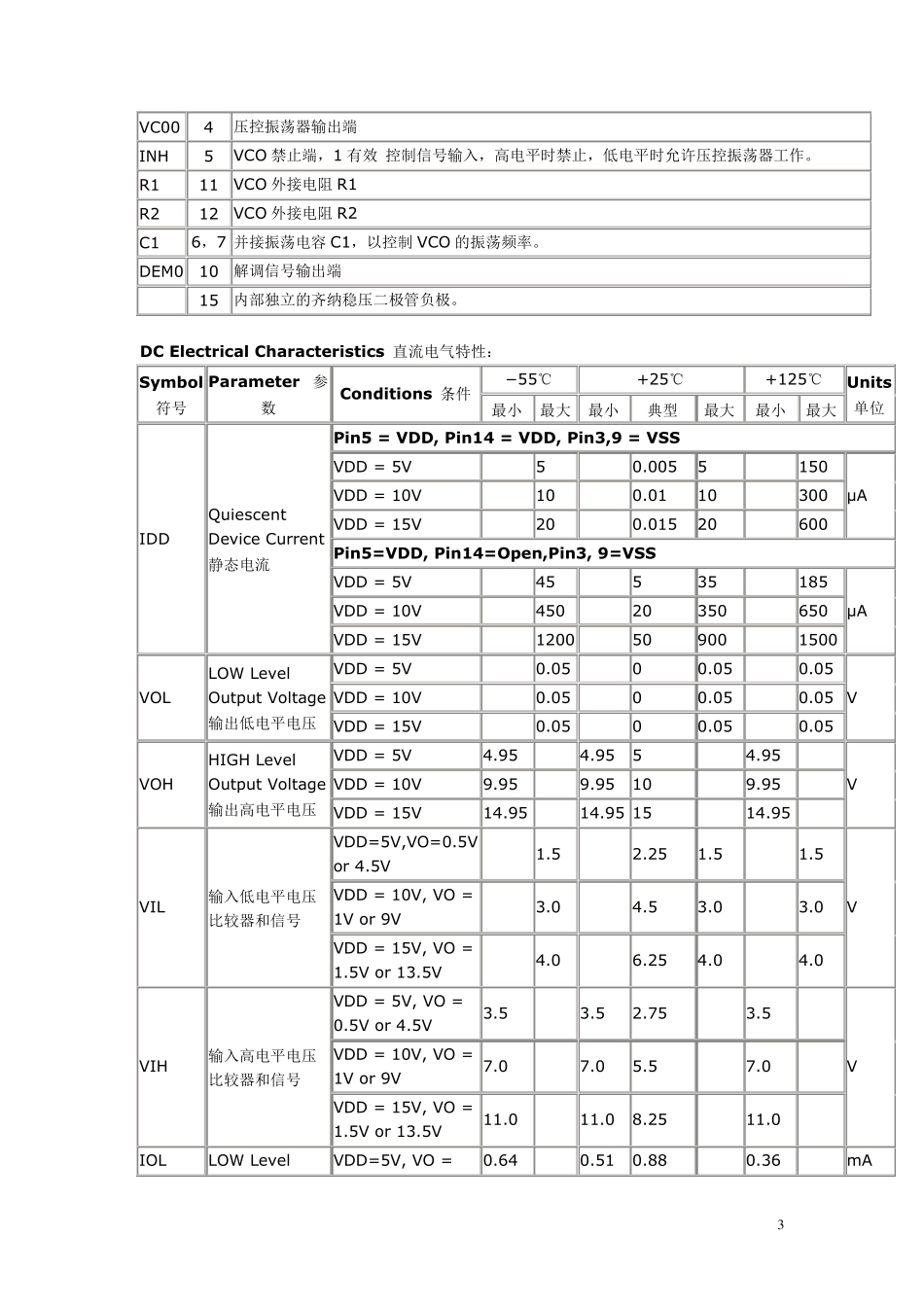

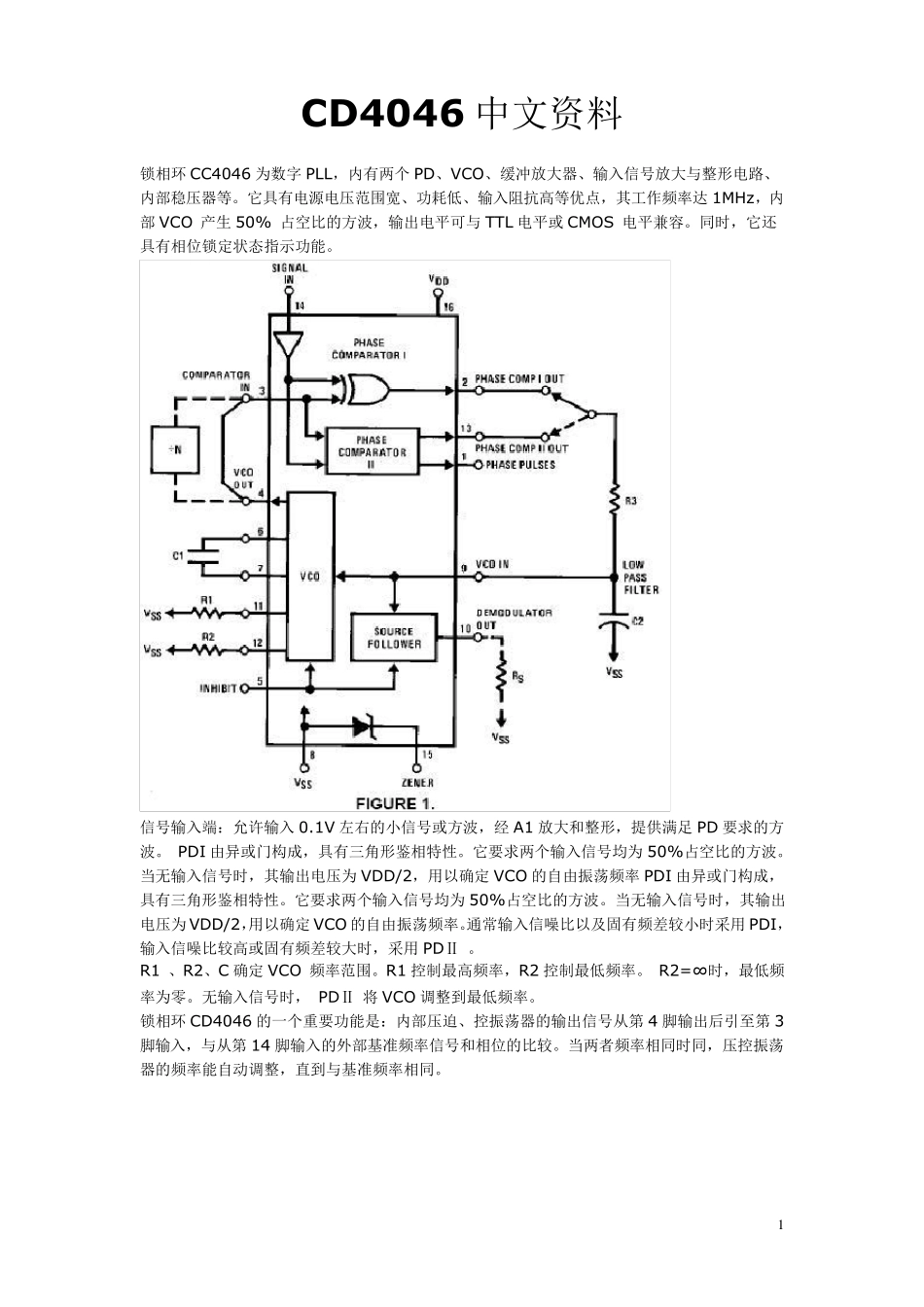

1 CD4046 中文资料 锁相环CC4046 为数字PLL，内有两个PD、VCO、缓冲放大器、输入信号放大与整形电路、内部稳压器等。它具有电源电压范围宽、功耗低、输入阻抗高等优点，其工作频率达1MHz，内部VCO 产生50% 占空比的方波，输出电平可与TTL 电平或CMOS 电平兼容。同时，它还具有相位锁定状态指示功能。 信号输入端：允许输入0.1V 左右的小信号或方波，经A1 放大和整形，提供满足PD 要求的方波。 PDI 由异或门构成，具有三角形鉴相特性。它要求两个输入信号均为50%占空比的方波。当无输入信号时，其输出电压为VDD/2，用以确定VCO 的自由振荡频率PDI 由异或门构成，具有三角形鉴相特性。它要求两个输入信号均为50%占空比的方波。当无输入信号时，其输出电压为VDD/2，用以确定VCO 的自由振荡频率。通常输入信噪比以及固有频差较小时采用PDI，输入信噪比较高或固有频差较大时，采用PDⅡ 。 R1 、R2、C 确定VCO 频率范围。R1 控制最高频率，R2 控制最低频率。 R2=∞ 时，最低频率为零。无输入信号时， PDⅡ 将 VCO 调整到最低频率。 锁相环CD4046 的一个重要功能是：内部压迫、控振荡器的输出信号从第 4 脚输出后引至第 3脚输入，与从第 14 脚输入的外部基准频率信号和相位的比较。当两者频率相同时同，压控振荡器的频率能自动调整，直到与基准频率相同。 2 CD4046 引脚图 Absolute Maximum Ratings 绝对最大额定值： DC Supply Voltage 直流供电电压 (VDD) − 0.5 to +18 VDC Input Voltage 输入电压 (VIN) − 0.5 to VDD +0.5 VDC Storage Temperature Range 储存温度范围 (TS) − 65℃ to +150℃ Power Dissipation 功耗 (PD) Dual-In-Line 普通双列封装 700 mW Small Outline 小外形封装 500 mW 焊接温度(TL)（焊接 10 秒） 260℃ Recommended Operating Conditions 建议操作条件： DC Supply Voltage 直流供电电压 (VDD) 3 to 15 VDC Input Voltage 输入电压 (VIN) 0 to VDD VDC Operating Temperature Range 工作温度范围 (TA) − 55℃ to +125℃ <>CD4046 引脚功能说明介绍： 符号 引脚号 名 称 功 能 PH11 14 相位比较器输入端（基准信号输入 ），相位比较器输入信号，输入允许将 0.1V 左右的小信号或方波信号在内部放大并再经过整形电路后，输出至相位比较器。 PH12 3 相位比较器输入端（比较信号输...
