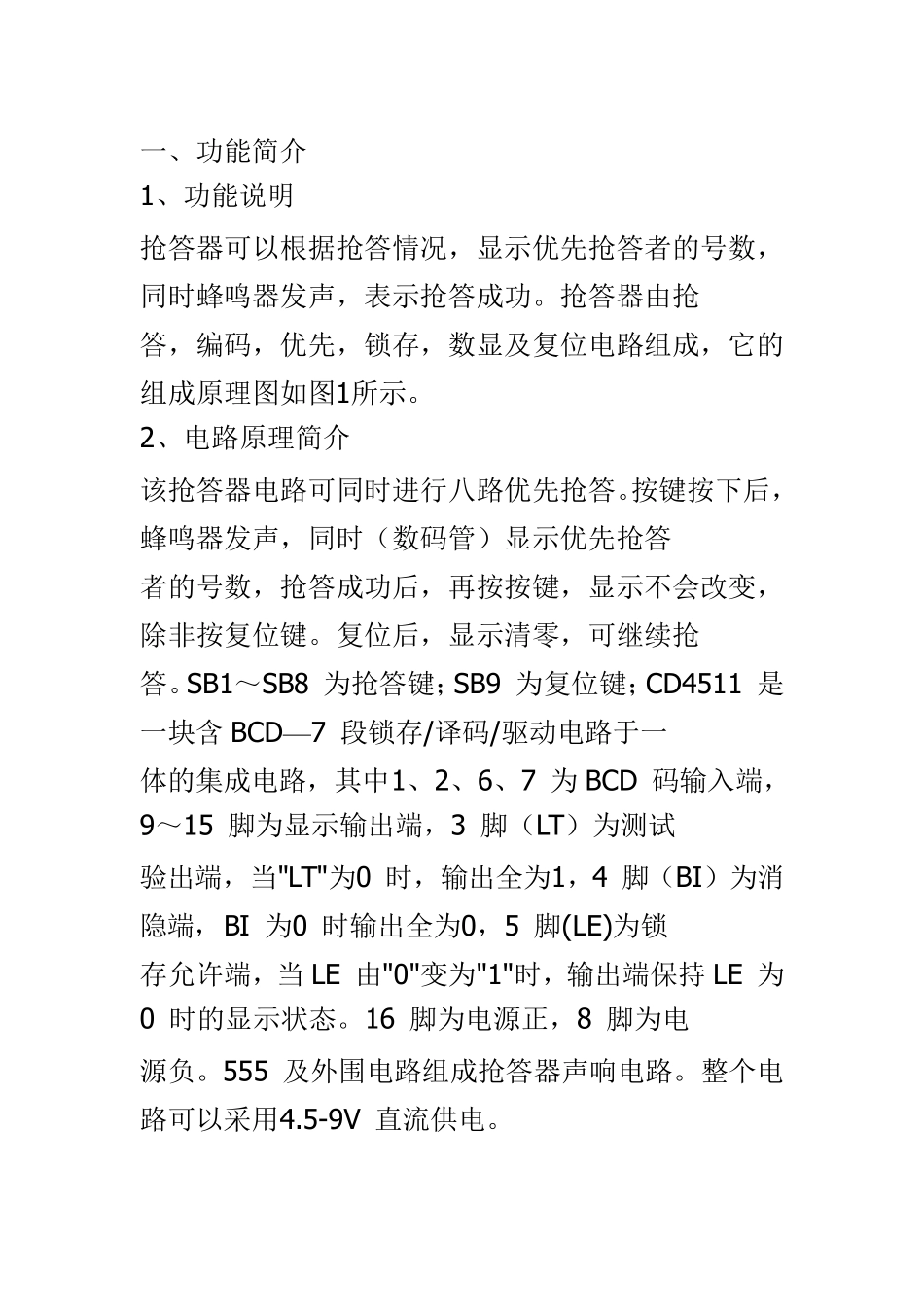

一、功能简介 1、功能说明 抢答器可以根据抢答情况，显示优先抢答者的号数，同时蜂鸣器发声，表示抢答成功

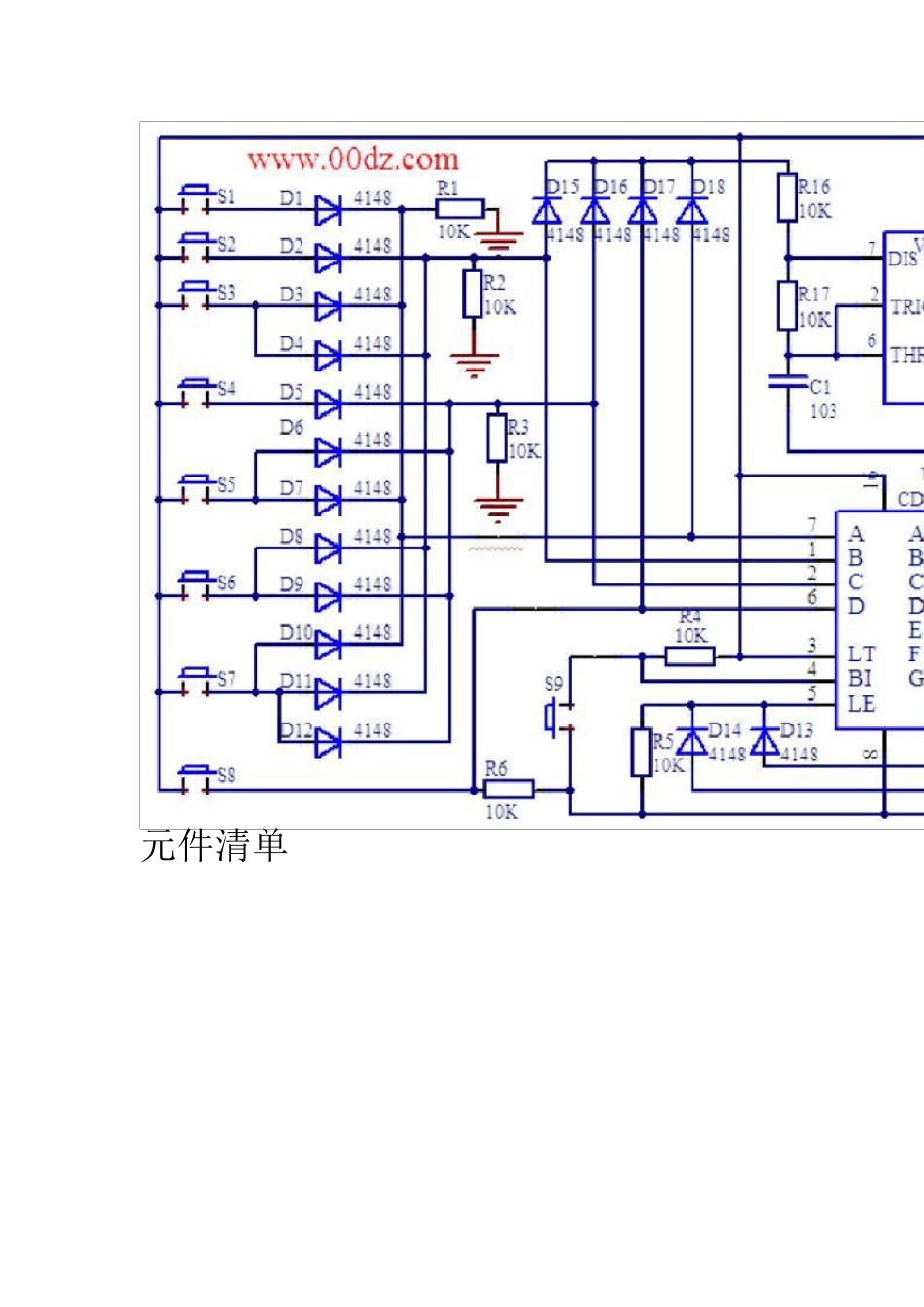

抢答器由抢 答，编码，优先，锁存，数显及复位电路组成，它的组成原理图如图1所示
2、电路原理简介 该抢答器电路可同时进行八路优先抢答
按键按下后，蜂鸣器发声，同时（数码管）显示优先抢答 者的号数，抢答成功后，再按按键，显示不会改变，除非按复位键
复位后，显示清零，可继续抢 答
SB1～SB8 为抢答键；SB9 为复位键；CD4511 是一块含 BCD—7 段锁存/译码/驱动电路于一 体的集成电路，其中1、2、6、7 为 BCD 码输入端，9～15 脚为显示输出端，3 脚（LT）为测试 验出端，当"LT"为0 时，输出全为1，4 脚（BI）为消隐端，BI 为0 时输出全为0，5 脚(LE)为锁 存允许端，当 LE 由"0"变为"1"时，输出端保持 LE 为0 时的显示状态
16 脚为电源正，8 脚为电 源负
555 及外围电路组成抢答器声响电路
整个电路可以采用4
5-9V 直流供电

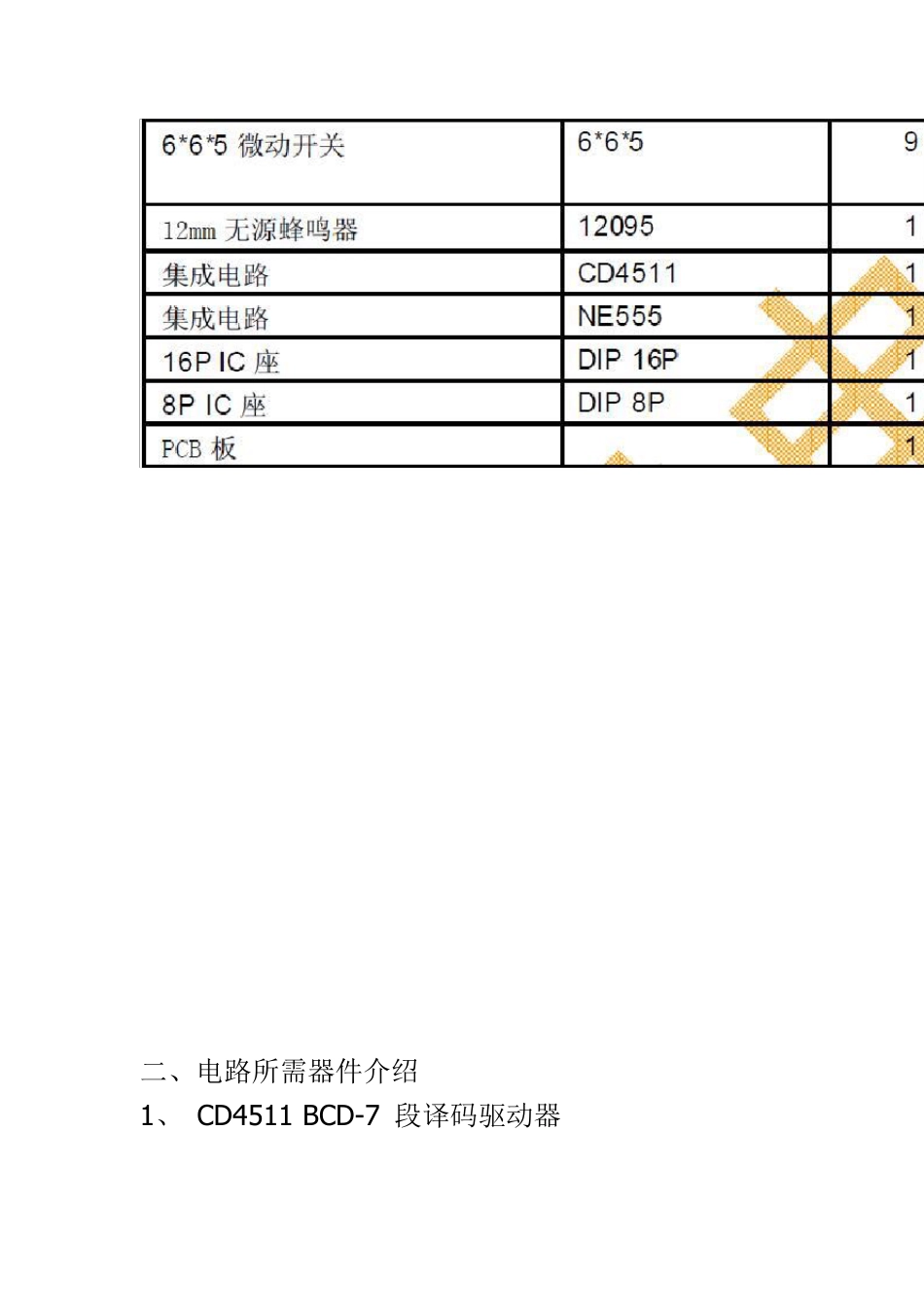

元件清单 二、电路所需器件介绍 1、 CD4511 BCD-7 段译码驱动器 CD4511 是常用的七段显示译码驱动器，它的内部除了七段译码电路外，还这有锁存电路和输 出驱动器部分，具有输出电流大，最大可达25mA,可直接驱动LED 数码管
CD4511 由4 个输入端 A/B/C/D 和7 个输出端a~g，它还具有输入BCD 码锁存、灯测试和熄灭控制功能，它们分别由锁存 端LE、灯测试 LT、熄灭控制端BI 来控制
引脚图如2 所示，真值表如图3 所示
2、 时基电路TLC555 TLC555 与 NE555 参数基本相同，但 TLC555 为COMS 结构，具有温漂小、内部分布参数小等优点
TLC555 是一块时基集成电路，它可以构成多谐振荡器、单稳态触发器、施密特触发器等，是一
