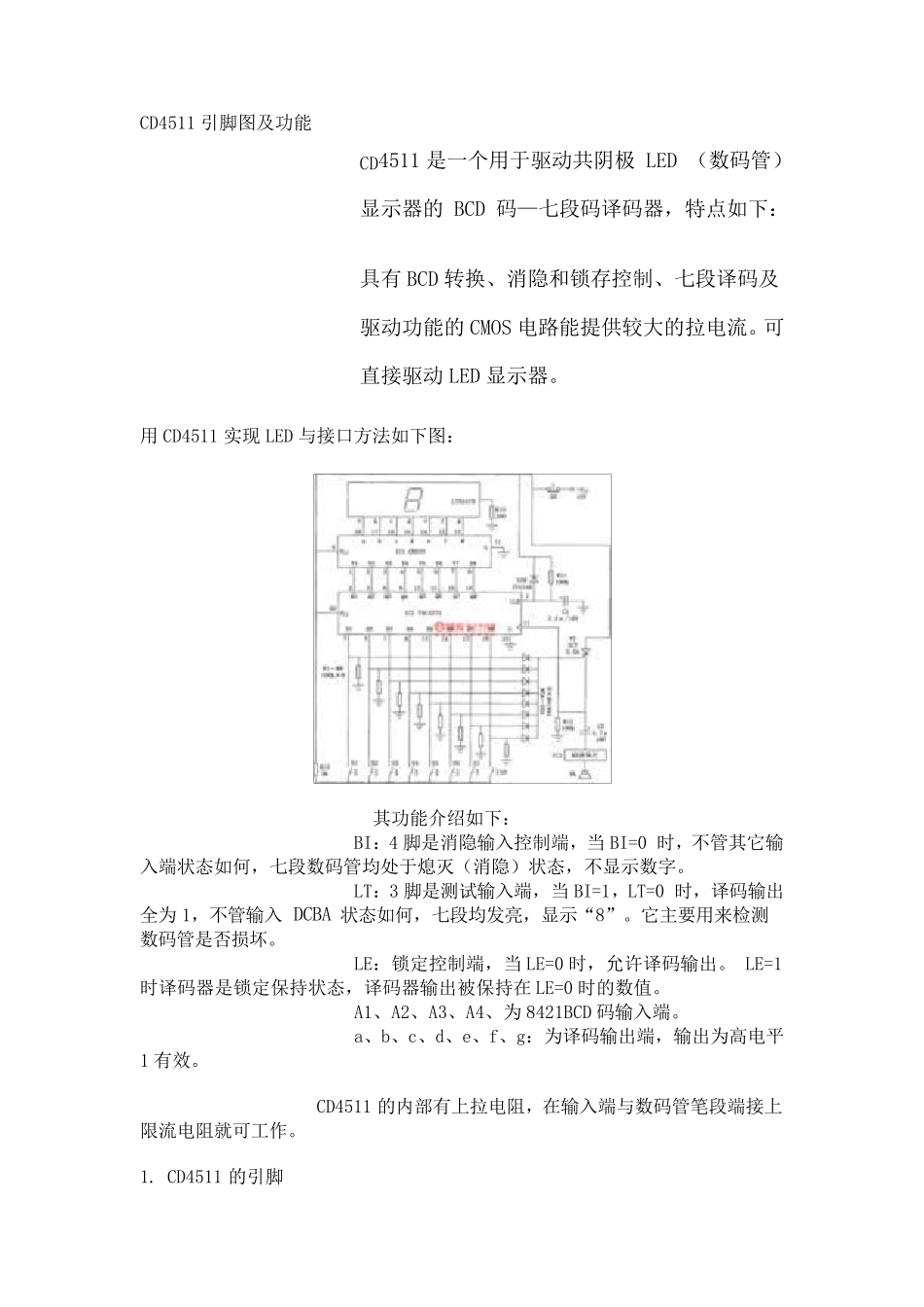

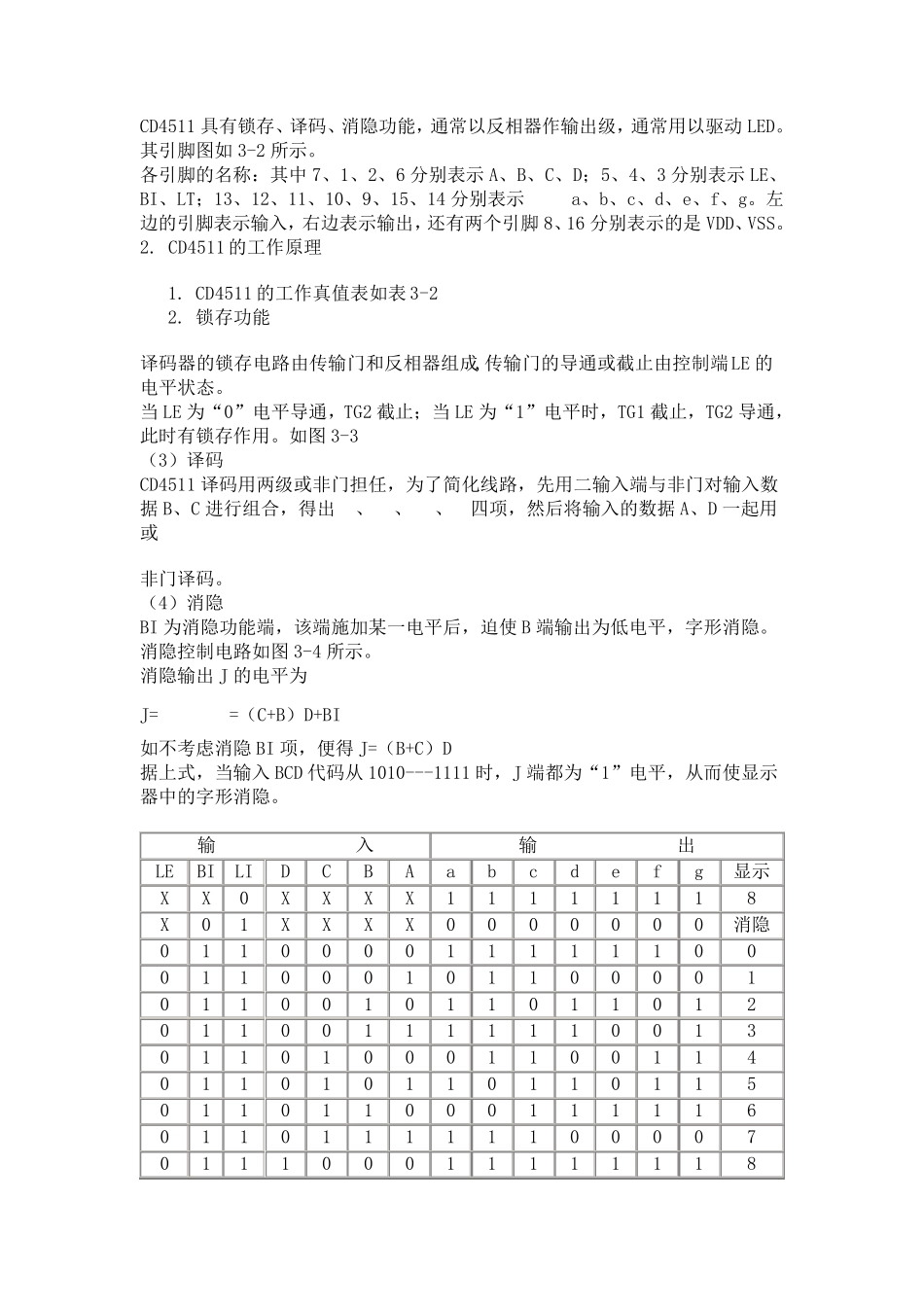

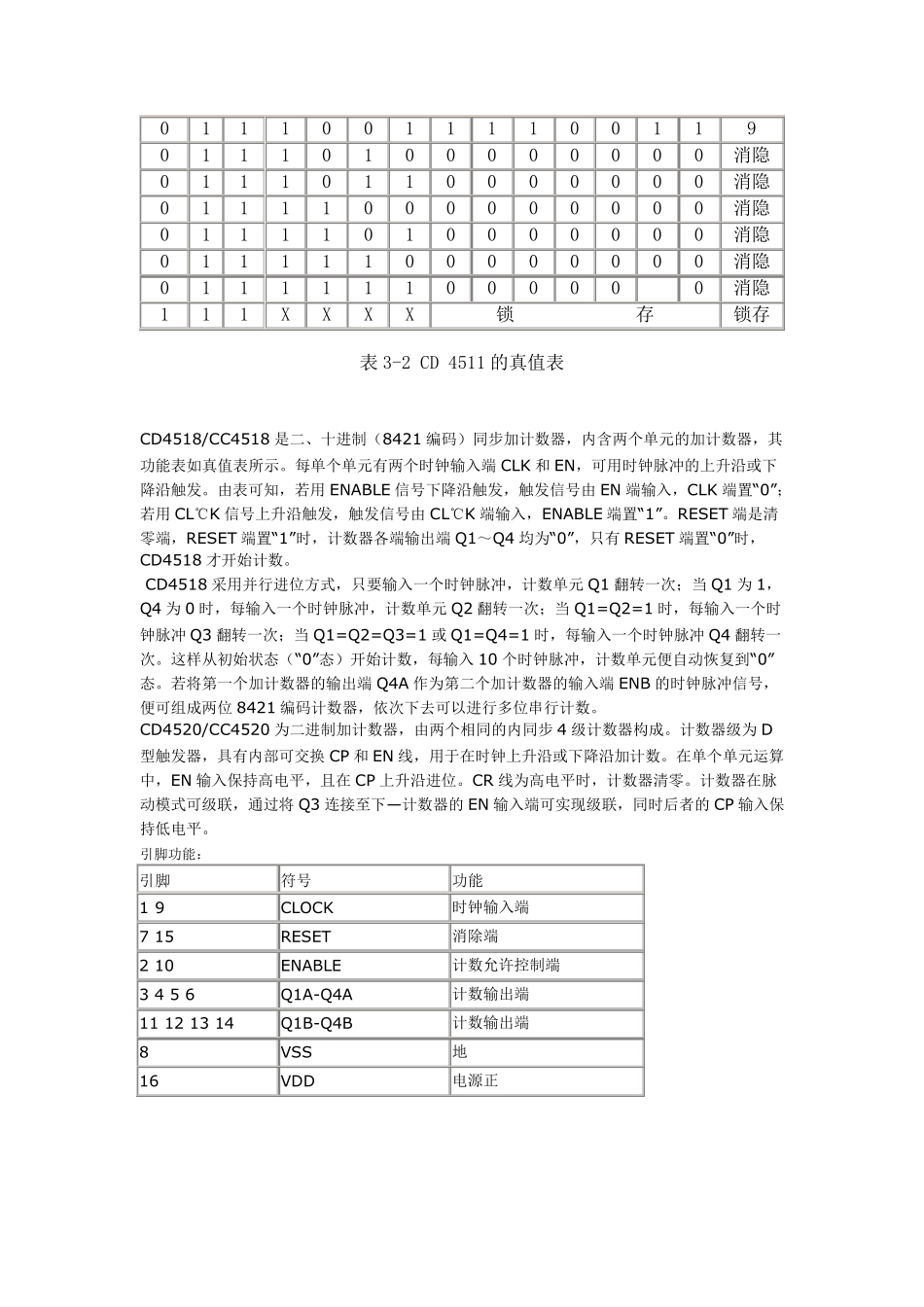

CD4511 引脚图及功能 CD4511 是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点如下： 具有 BCD 转换、消隐和锁存控制、七段译码及驱动功能的CMOS 电路能提供较大的拉电流。可直接驱动LED 显示器。 用CD4511 实现 LED 与接口方法如下图： 其功能介绍如下： BI：4 脚是消隐输入控制端，当 BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。 LT：3 脚是测试输入端，当 BI=1，LT=0 时，译码输出全为 1，不管输入 DCBA 状态如何，七段均发亮，显示“8”。它主要用来检测数码管是否损坏。 LE：锁定控制端，当 LE=0 时，允许译码输出。 LE=1时译码器是锁定保持状态，译码器输出被保持在 LE=0 时的数值。 A1、A2、A3、A4、为 8421BCD 码输入端。 a、b、c、d、e、f、g：为译码输出端，输出为高电平1 有效。 CD4511 的内部有上拉电阻，在输入端与数码管笔段端接上限流电阻就可工作。 1. CD4511 的引脚 CD4511 具有锁存、译码、消隐功能，通常以反相器作输出级，通常用以驱动LED。其引脚图如3-2 所示。 各引脚的名称：其中7、1、2、6 分别表示A、B、C、D；5、4、3 分别表示LE、BI、LT；13、12、11、10、9、15、14 分别表示 a、b、c、d、e、f、g。左边的引脚表示输入，右边表示输出，还有两个引脚8、16 分别表示的是VDD、VSS。 2. CD4511 的工作原理 1. CD4511 的工作真值表如表3-2 2. 锁存功能 译码器的锁存电路由传输门和反相器组成,传输门的导通或截止由控制端LE 的电平状态。 当LE 为“0”电平导通，TG2 截止；当LE 为“1”电平时，TG1 截止，TG2 导通，此时有锁存作用。如图3-3 （3）译码 CD4511 译码用两级或非门担任，为了简化线路，先用二输入端与非门对输入数 据 B、C 进行组合，得出、、、四项，然后将输入的数据 A、D 一起用或 非门译码。 （4）消隐 BI 为消隐功能端，该端施加某一电平后，迫使 B 端输出为低电平，字形消隐。消隐控制电路如图3-4 所示。 消隐输出J 的电平为 J= =（C+B）D+BI 如不考虑消隐BI 项，便得 J=（B+C）D 据上式，当输入BCD 代码从 1010---1111 时，J 端都为“1”电平，从而使显示器中的字形消隐。 输 入 输 出 LE BI LI D C B A a b c d e f g 显示 X X 0 X X X X 1 1 1 1 1 1 1 8 X 0 1 X X X X 0 0 0 0 0 0...
