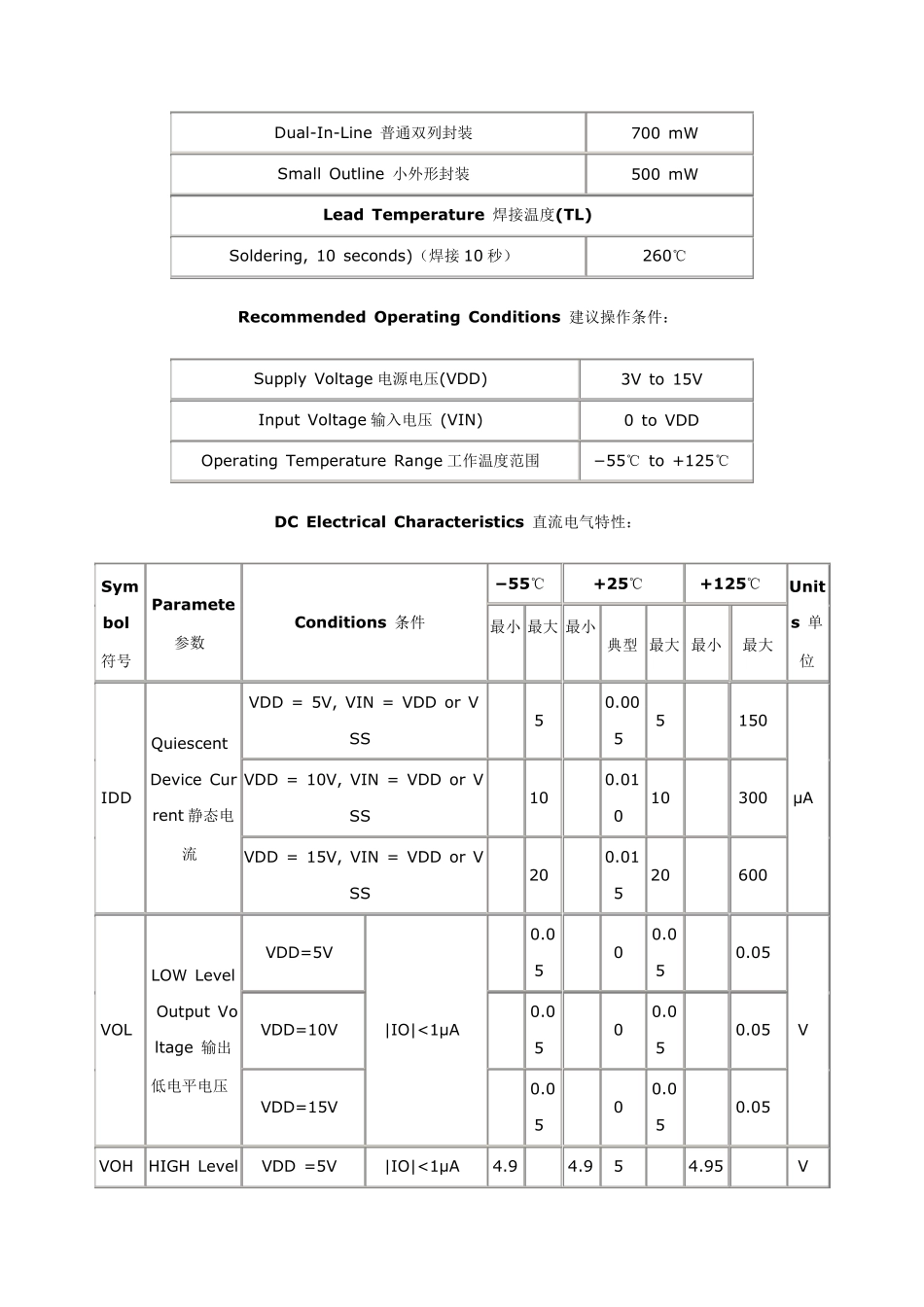

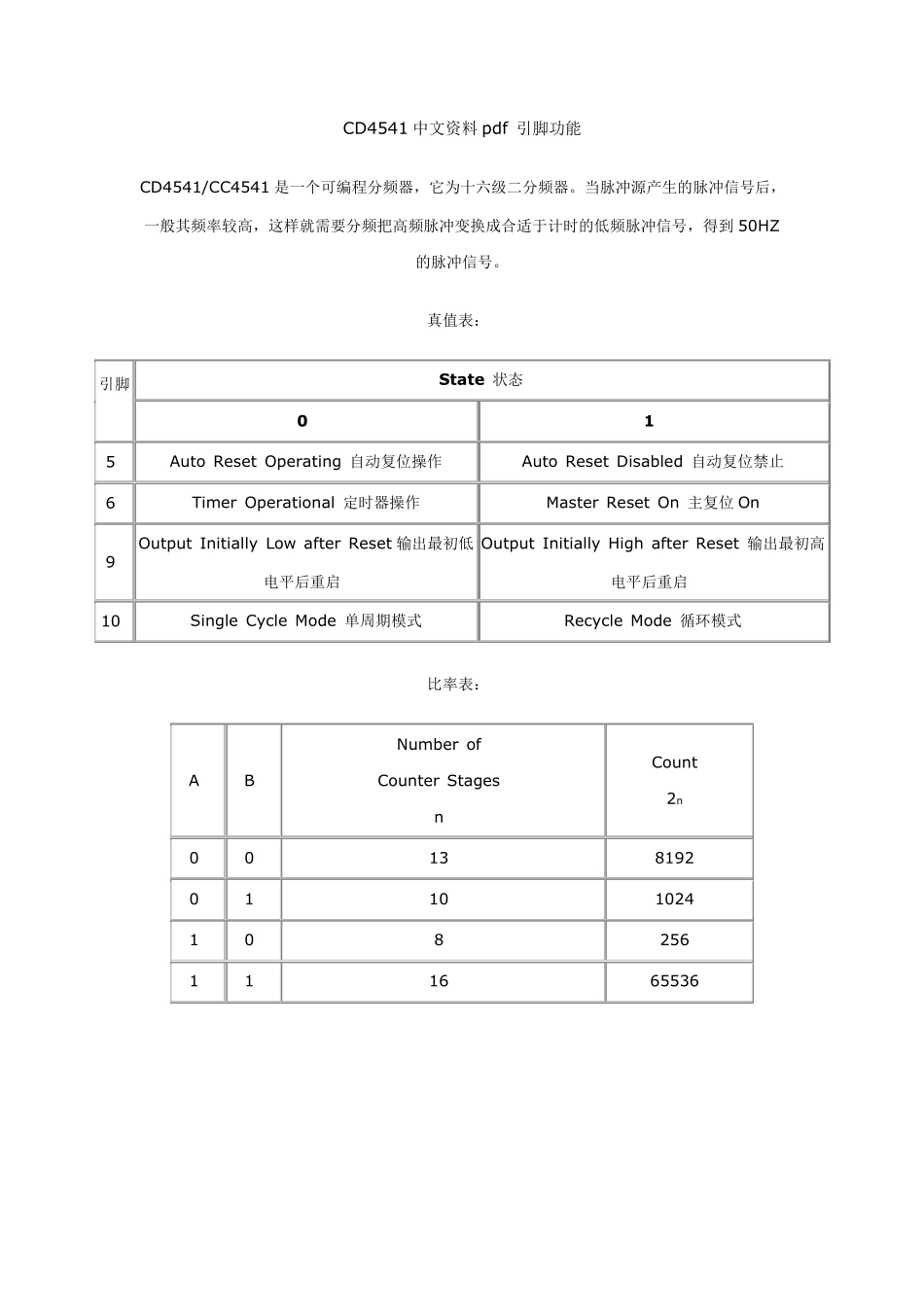

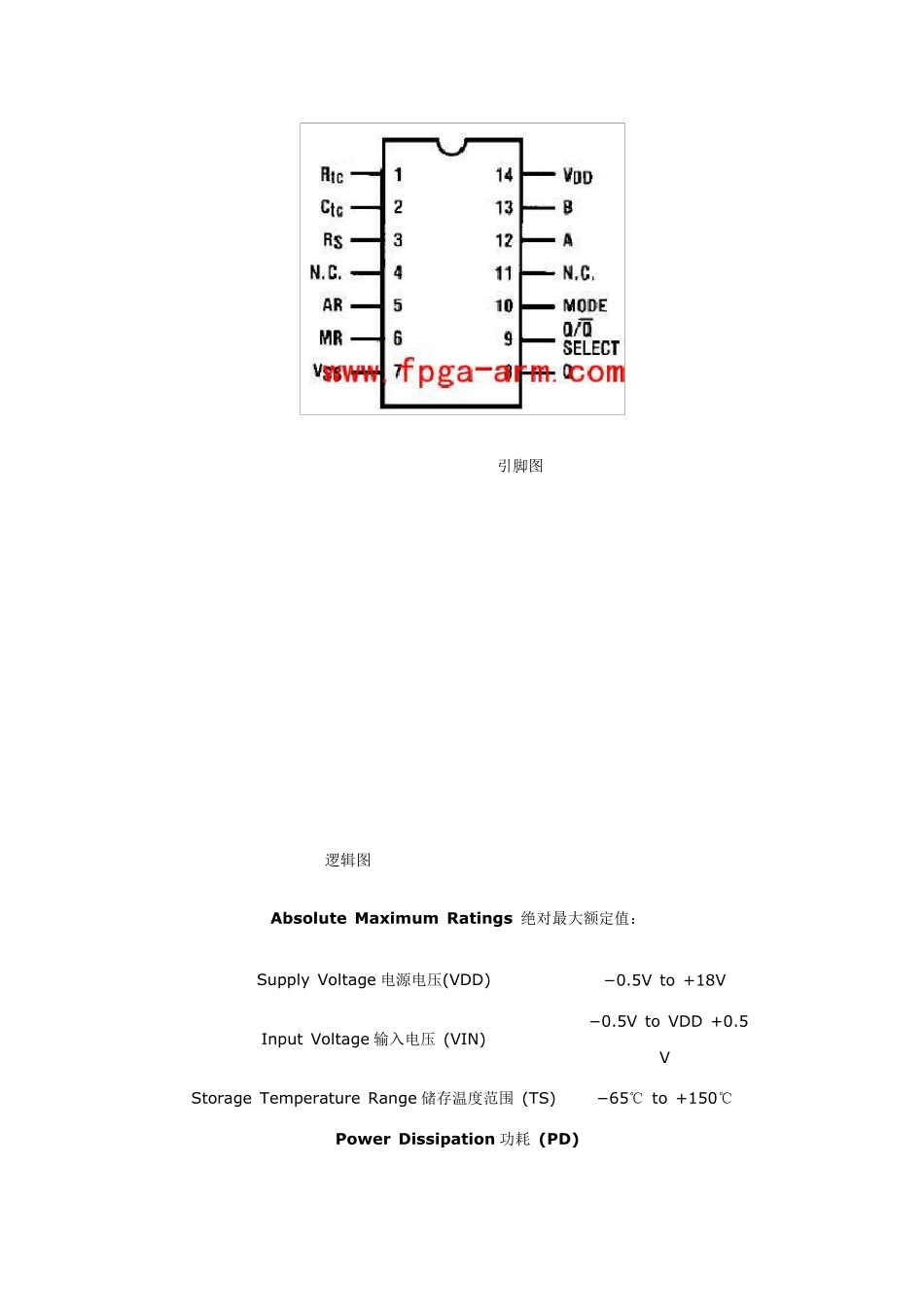

CD4541 中文资料pdf 引脚功能 CD4541/CC4541 是一个可编程分频器，它为十六级二分频器。当脉冲源产生的脉冲信号后，一般其频率较高，这样就需要分频把高频脉冲变换成合适于计时的低频脉冲信号，得到 50HZ的脉冲信号。 真值表： 引脚 State 状态 0 1 5 Auto Reset Operating 自动复位操作 Auto Reset Disabled 自动复位禁止 6 Timer Operational 定时器操作 Master Reset On 主复位 On 9 Output Initially Low after Reset 输出最初低电平后重启 Output Initially High after Reset 输出最初高电平后重启 10 Single Cycle Mode 单周期模式 Recycle Mode 循环模式 比率表： A B Number of Counter Stages n Count 2n 0 0 13 8192 0 1 10 1024 1 0 8 256 1 1 16 65536 引脚图 逻辑图 Absolute Maximum Ratings 绝对最大额定值： Supply Voltage 电源电压(VDD) − 0.5V to +18V Input Voltage 输入电压 (VIN) − 0.5V to VDD +0.5V Storage Temperature Range 储存温度范围 (TS) − 65℃ to +150℃ Power Dissipation 功耗 (PD) Dual-In-Line 普通双列封装 700 mW Small Outline 小外形封装 500 mW Lead Temperature 焊接温度(TL) Soldering, 10 seconds)（焊接10 秒） 260℃ Recommended Operating Conditions 建议操作条件： Supply Voltage 电源电压(VDD) 3V to 15V Input Voltage 输入电压 (VIN) 0 to VDD Operating Temperature Range 工作温度范围 −55℃ to +125℃ DC Electrical Characteristics 直流电气特性： Symbol 符号 Paramete参数 Conditions 条件 − 55℃ +25℃ +125℃ Units 单位 最小 最大 最小 典型 最大 最小 最大 IDD Quiescent Device Current 静态电流 VDD = 5V, VIN = VDD or VSS 5 0.005 5 150 μA VDD = 10V, VIN = VDD or VSS 10 0.010 10 300 VDD = 15V, VIN = VDD or VSS 20 0.015 20 600 VOL LOW Level Output Voltage 输出低电平电压 VDD=5V |IO|<1μA 0.05 0 0.05 0.05 V VDD=10V 0.05 0 0.05 0.05 VDD=15V 0.05 0 0.05 0.05 VOH HIGH LevelVDD =5V |IO|<1μA 4.9 4.95 4.95 V Output Voltage 输出高电平电压 5 5 VDD=10V 9.95 9.95 10 9.9...
