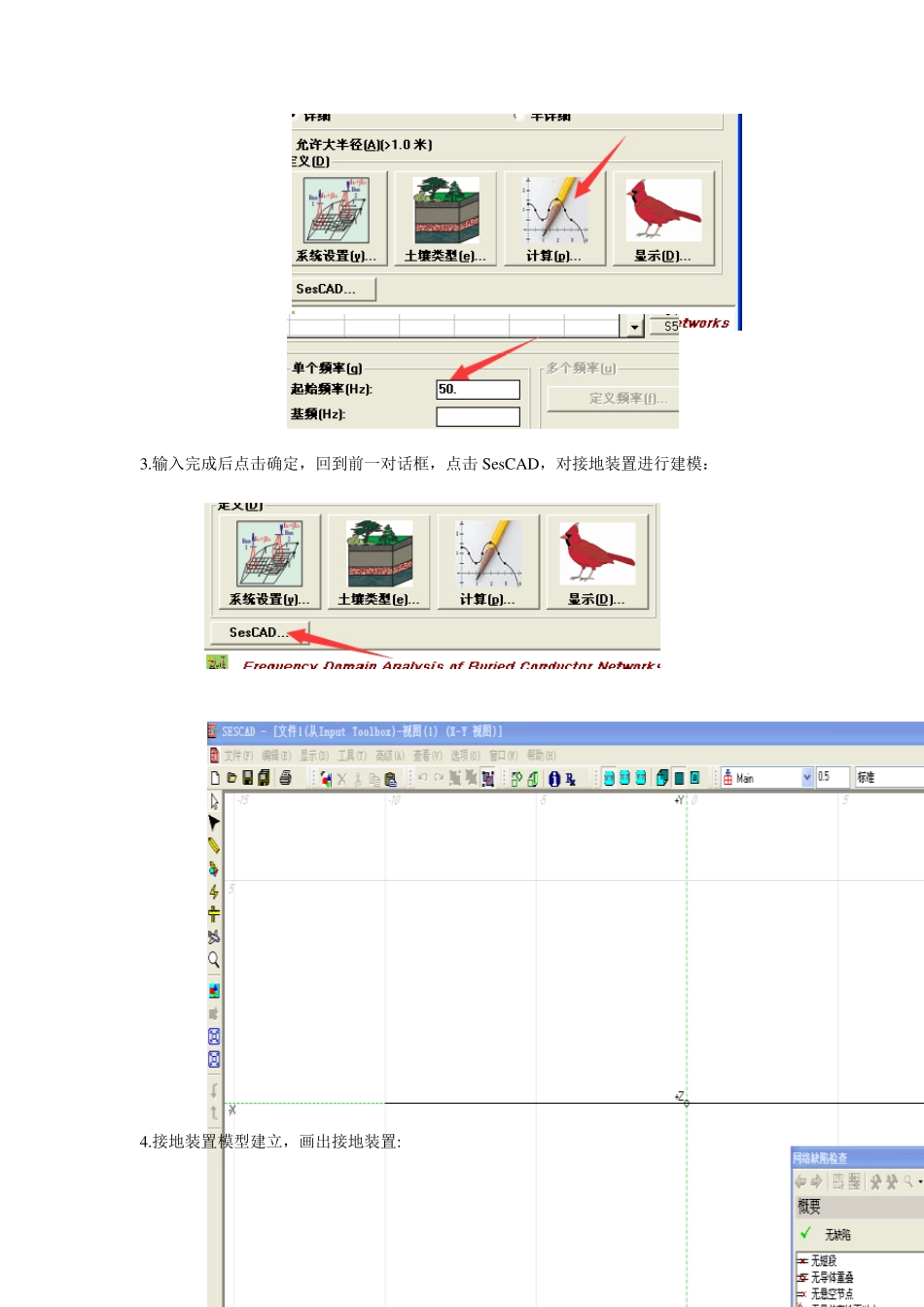

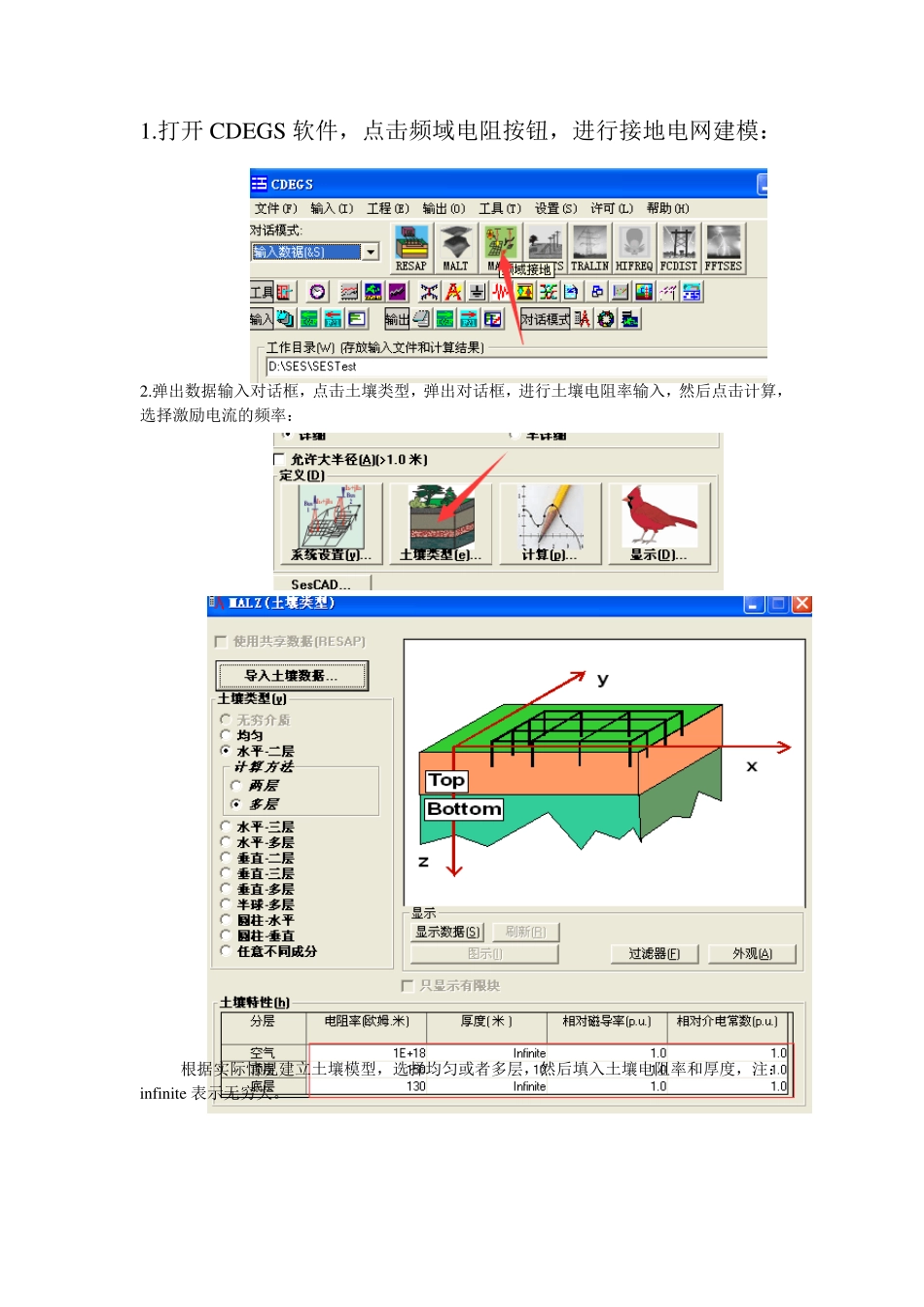

CDEGS 软件测算接地电阻 准备内容：新建工程的文件都保存在SES/SESTest 之中，包括模型选择、输入数据和计算结果。其中工程可以起统一的名称，比如 DEM1，那么工程相关文件均会带有此名称，而同一模块所保存的文件名前缀都相同，如 rs_DEM1 或 RS_DEM1（表示反演土壤电阻率模块下生成的文件，mz _DEM1 和 MZ_DEM1 则表示接地电阻计算模块的），而文件类型的名称则代表了不同作用的文件，如.F09（此类型文件是用来记录计算过程和结果的，而 F05是用来记录模块信息的文件）。 1.打开CDEGS 软件，点击频域电阻按钮，进行接地电网建模： 2.弹出数据输入对话框，点击土壤类型，弹出对话框，进行土壤电阻率输入，然后点击计算， 选择激励电流的频率： 根据实际情况建立土壤模型，选择均匀或者多层，然后填入土壤电阻率和厚度，注：infinite 表示无穷大。 3.输入完成后点击确定，回到前一对话框，点击SesCAD，对接地装置进行建模： 4.接地装置模型建立，画出接地装置: 画一段简单的接地体，并引入激励，不同视角的情况如下图 4.设置接地体坐标和激励坐标，右键单击所画道题，弹出选项，选择编辑物体可以设置导体的三维坐标，单位为米（注：z 最大为0，不能为负值，其值表示距离地表的深度）。 5 .分别设置接地体参数和激励参数，右键单击导体选择特性： 择导体类型为接地材料特性，并输入参数，如图所示： 注：阻抗选择计算值表示相对于铜的参数，而自定义则表示实际参数，注意单位 再输入激励点导体的激励参数，在弹出对话框中选择电流激励，并确定大小，如图所示： 6.输入完毕后点击确定，回到建模界面，关闭该界面，弹出对话框选择“更新变化到Inpu t Toolbox ”,返回之前对话框，选择运行： 7 .点击确定，直到弹出报告对话框,选择报告： 8 .得到接地电阻仿真计算结果：
