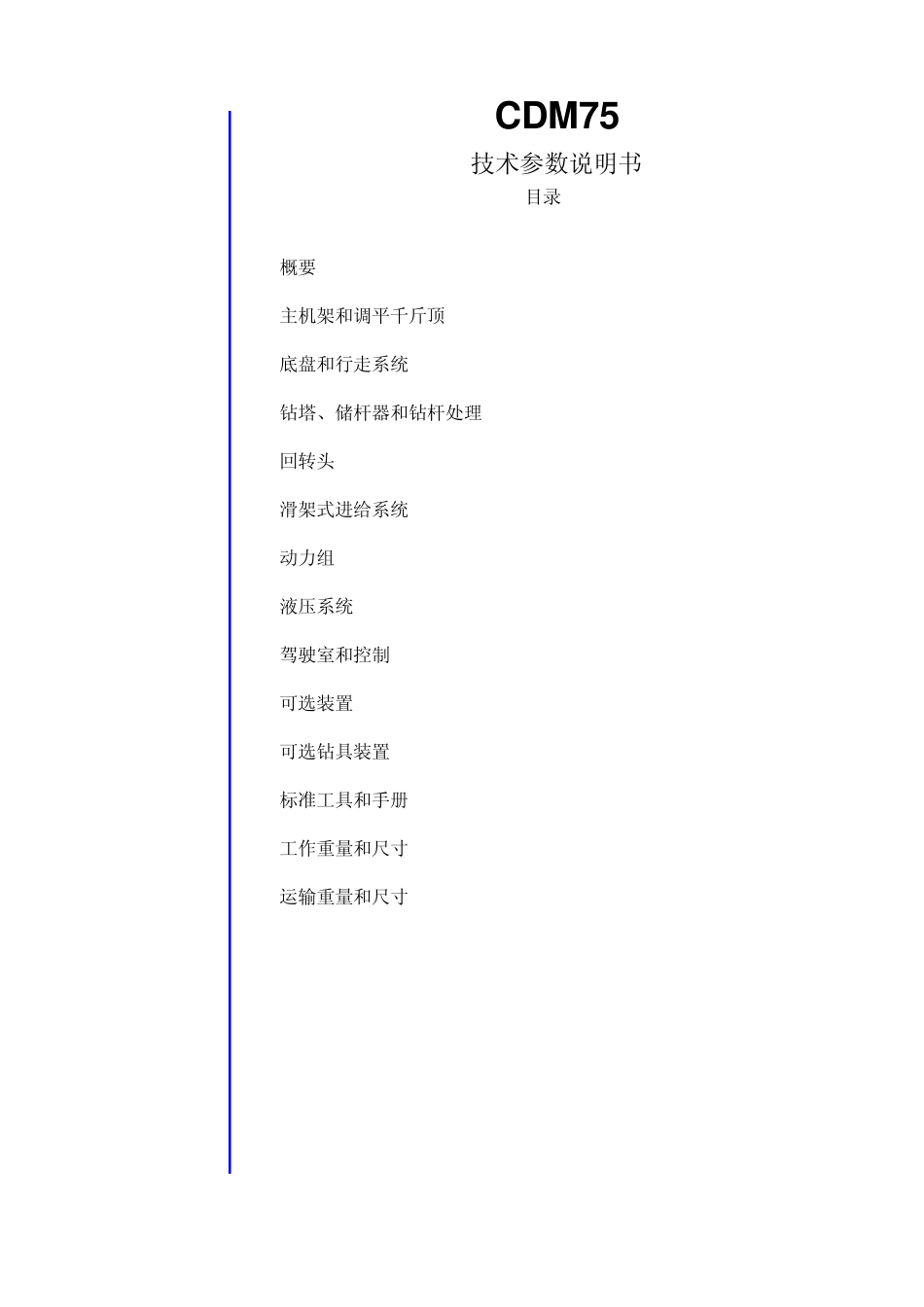

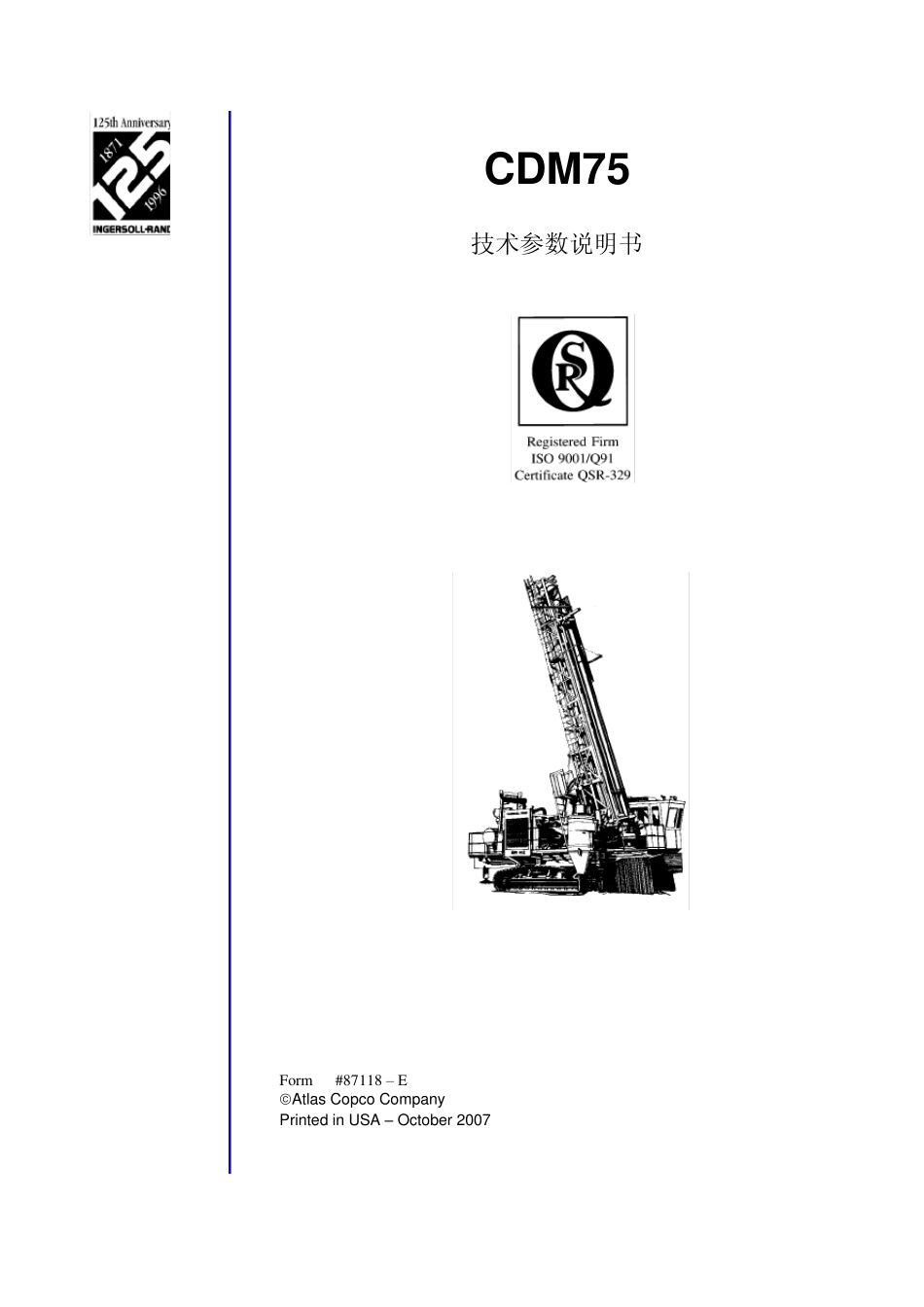

CDM75 技术参数说明书 Form #87118 – E Atlas Copco Company Printed in USA – October 2007 CDM75 技术参数说明书 目录 概要.......................................................1 主机架和调平千斤顶.........................................2 底盘和行走系统........................................... 2 钻塔、储杆器和钻杆处理................................... 3 回转头.................................................... 4 滑架式进给系统............................................ 5 动力组................................................... 7 液压系统 ................................................ 8 驾驶室和控制............................................. 9 可选装置................................................ 10 可选钻具装置............................................ 13 标准工具和手册.......................................... 13 工作重量和尺寸.......................................... 13 运输重量和尺寸.......................................... 14 1 CDM75 Proposal/Specifications Package 87118-E October, 2007 CDM75 参数 概述 阿特拉斯·科普柯 CDM75 爆破孔钻机是一种液压回转头顶部驱动、多杆成孔的履带式钻机。设计用来满足 9-7/8 至 10-5/8英寸 (251 至 270 毫米) 孔径的牙轮钻进，使用机载 35英尺 (10.7 米) 钻杆可最深钻至 175英尺 (53.3 米) 。它的液压油缸-钢丝绳进给系统能够实现 75,000 磅 (34,020 公斤)对钻头的负载。整机重量大约 125,000 磅 (56,700 公斤)。 CDM75 标准配备  密封加压驾驶室带彩色玻璃和悬挂式座椅  1900 立方英尺/分钟 @ 110 磅/平方英寸 (54 立方米/分钟 @ 758 千帕)  755马力发动机或 700马力 TECO电机  卡特彼勒 330EL 液压驱动底盘， 33.5英寸 (850 毫米) 三爪履带板  液压油缸驱动钢丝绳进给系统  液压马达驱动回转头; 最大 8,700 磅-英尺 (11,800 牛-米) 扭矩输出; 转速范围 0- 150 转/分钟  回转头转速表位于操作手控制面板上  遥控钻塔锁定  针对 7-5/8英寸 (194 毫米) 或者 8-5/8英寸 (219 毫米) 钻杆 的四杆储杆器– 满足 175英尺 (53.3 米)...
