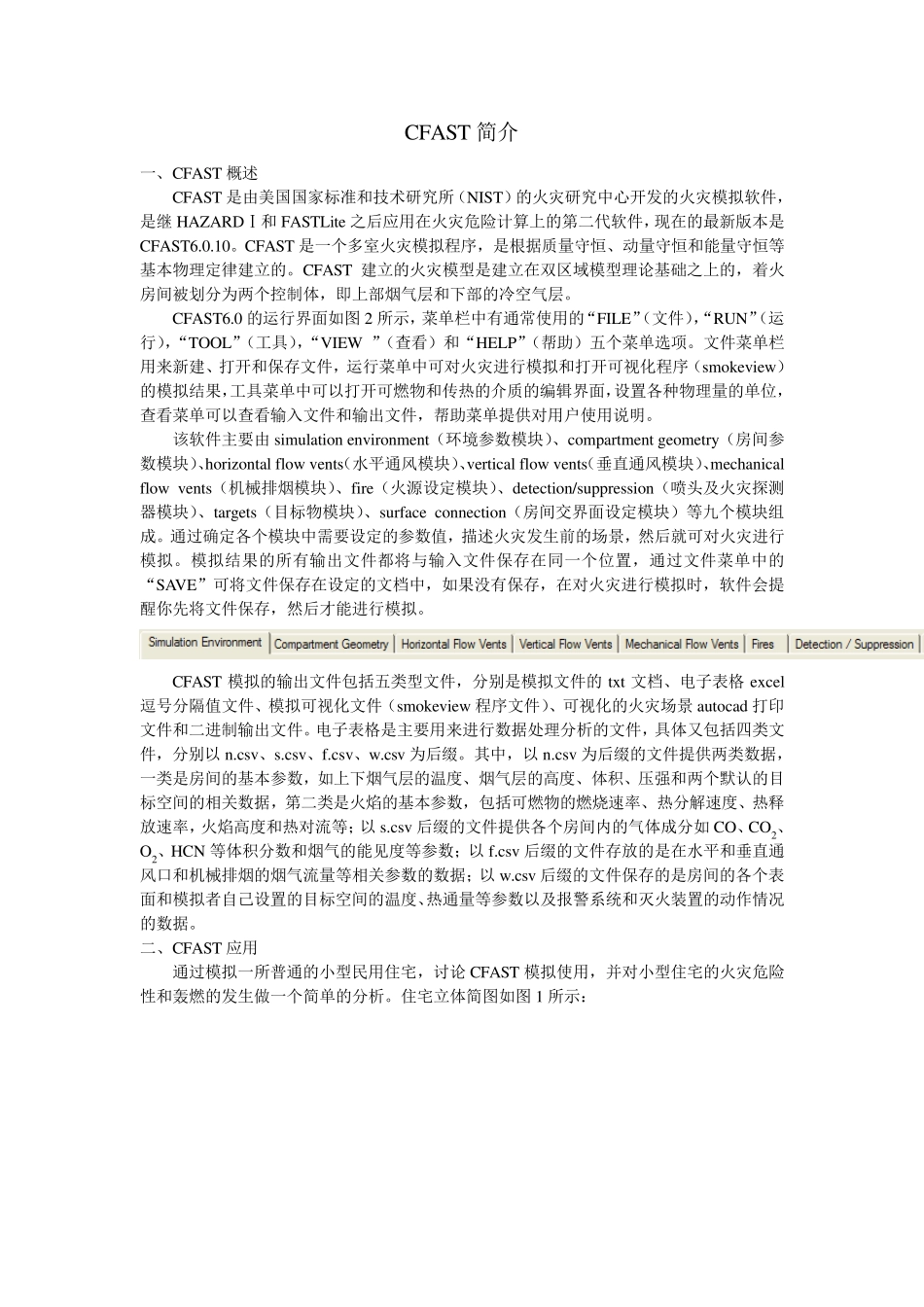

CFAST 简介 一、CFAST 概述 CFAST 是由美国国家标准和技术研究所（NIST）的火灾研究中心开发的火灾模拟软件，是继HAZARDⅠ和FASTLite 之后应用在火灾危险计算上的第二代软件，现在的最新版本是CFAST6.0.10。CFAST 是一个多室火灾模拟程序，是根据质量守恒、动量守恒和能量守恒等基本物理定律建立的。CFAST 建立的火灾模型是建立在双区域模型理论基础之上的，着火房间被划分为两个控制体，即上部烟气层和下部的冷空气层。 CFAST6.0 的运行界面如图2 所示，菜单栏中有通常使用的“FILE”（文件），“RUN”（运行），“TOOL”（工具），“VIEW ”（查看）和“HELP”（帮助）五个菜单选项。文件菜单栏用来新建、打开和保存文件，运行菜单中可对火灾进行模拟和打开可视化程序（smokeview）的模拟结果，工具菜单中可以打开可燃物和传热的介质的编辑界面，设置各种物理量的单位，查看菜单可以查看输入文件和输出文件，帮助菜单提供对用户使用说明。 该软件主要由simulation environment（环境参数模块）、compartment geometry（房间参数模块）、horizontal flow vents（水平通风模块）、vertical flow vents（垂直通风模块）、mechanical flow vents（机械排烟模块）、fire（火源设定模块）、detection/suppression（喷头及火灾探测器模块）、targets（目标物模块）、surface connection（房间交界面设定模块）等九个模块组成。通过确定各个模块中需要设定的参数值，描述火灾发生前的场景，然后就可对火灾进行模拟。模拟结果的所有输出文件都将与输入文件保存在同一个位置，通过文件菜单中的“SAVE”可将文件保存在设定的文档中，如果没有保存，在对火灾进行模拟时，软件会提醒你先将文件保存，然后才能进行模拟。 CFAST 模拟的输出文件包括五类型文件，分别是模拟文件的txt 文档、电子表格 excel逗号分隔值文件、模拟可视化文件（smokeview 程序文件）、可视化的火灾场景 autocad 打印文件和二进制输出文件。电子表格是主要用来进行数据处理分析的文件，具体又包括四类文件，分别以 n.csv、s.csv、f.csv、w.csv 为后缀。其中，以 n.csv 为后缀的文件提供两类数据，一类是房间的基本参数，如上下烟气层的温度、烟气层的高度、体积、压强和两个默认的目标空间的相关数据，第二类是火焰的基本参数，包括可燃物的燃烧速率、热分解速度、热释放速率，火焰高度和热对流等；以 s.csv 后缀的文件提供各个房间内的气体成分如C...
