Ch0.钢结构制图基本规定

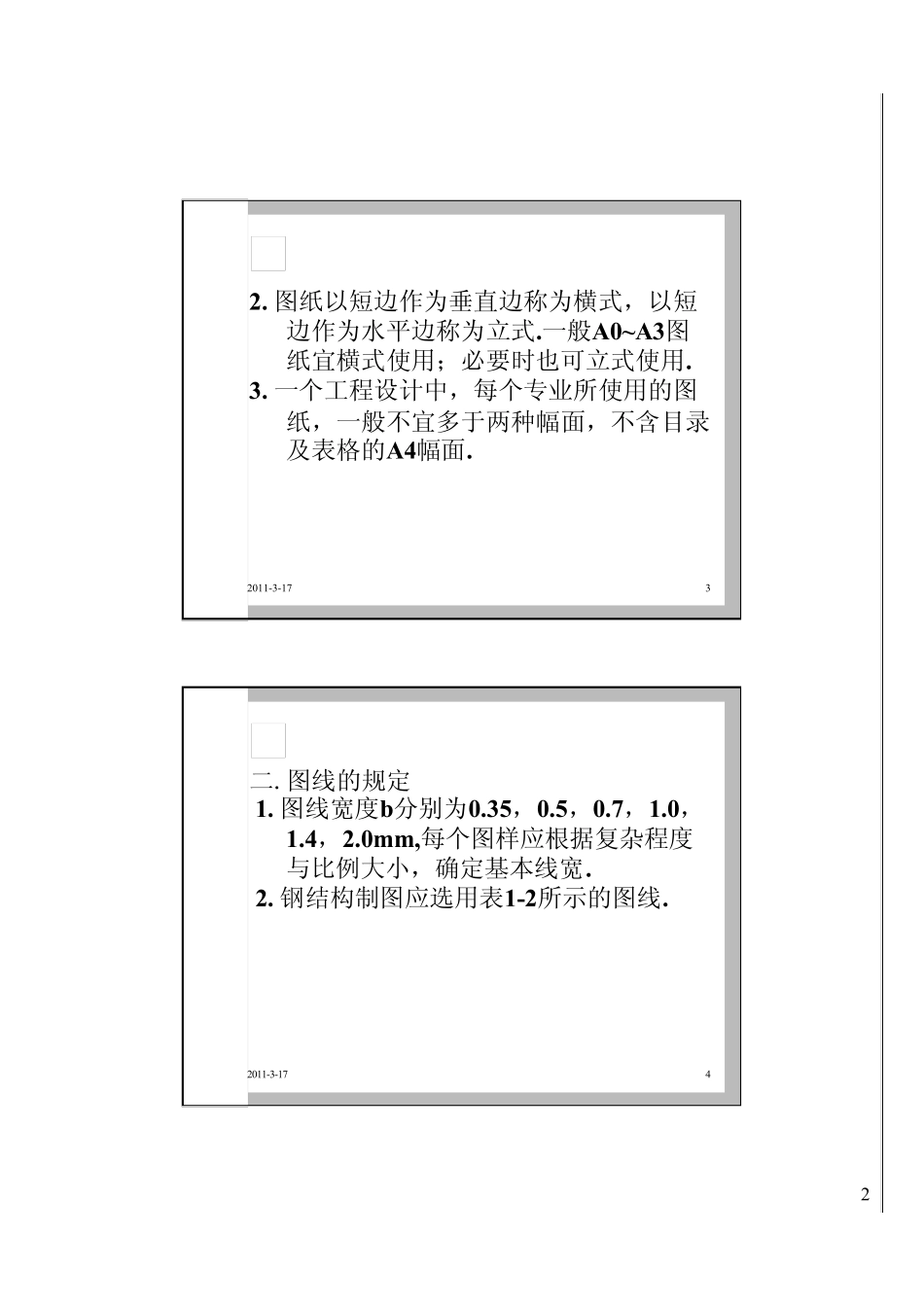

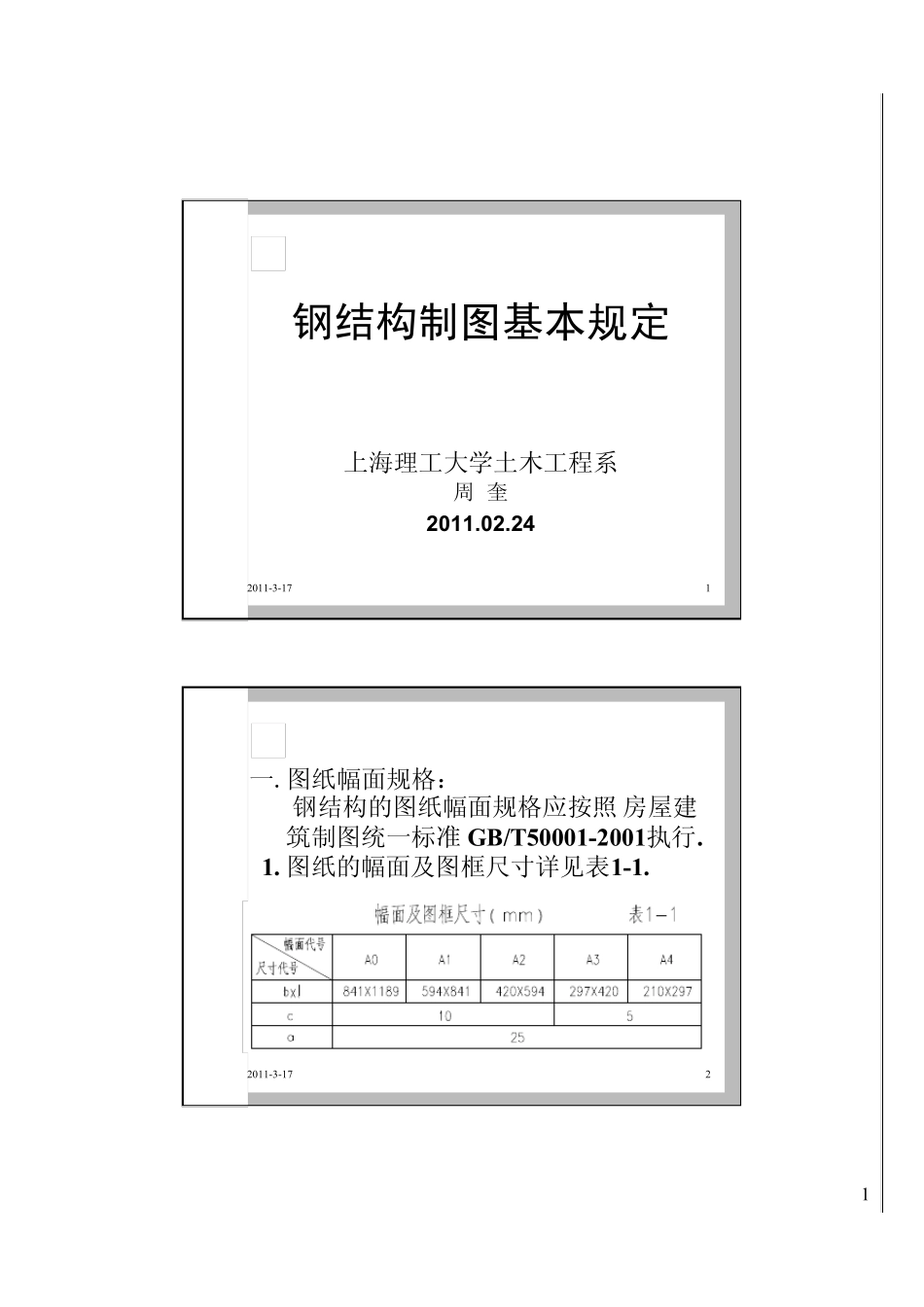

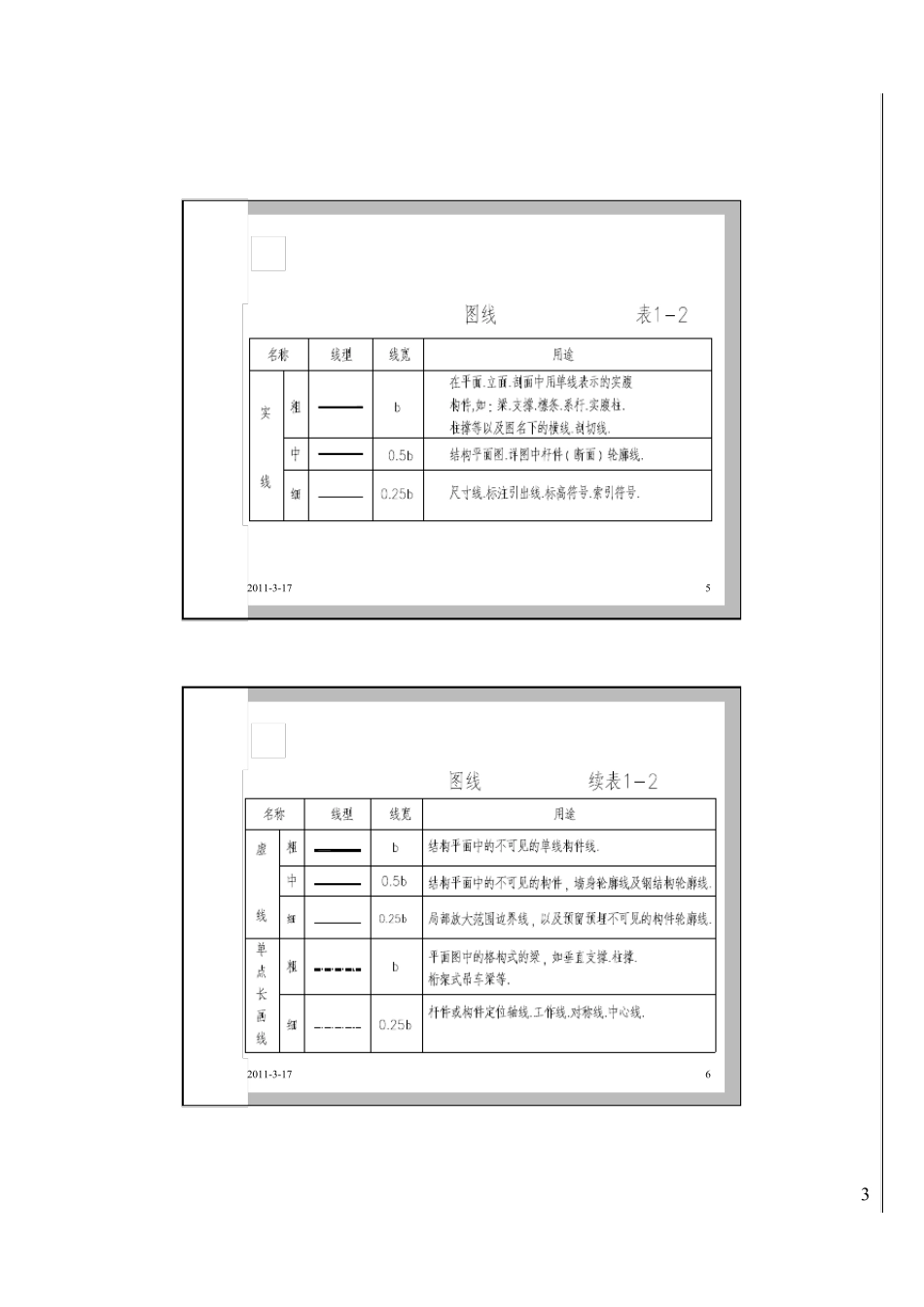

12011-3-171钢结构制图基本规定上海理工大学土木工程系周 奎2 0 1 1 .0 2 .2 42011-3-172一.图纸幅面规格：钢结构的图纸幅面规格应按照 房屋建筑制图统一标准 GB/T50001-2001执行.1. 图纸的幅面及图框尺寸详见表1-1.22011-3-1732. 图纸以短边作为垂直边称为横式，以短边作为水平边称为立式.一般A0~A3图纸宜横式使用；必要时也可立式使用.3. 一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格的A4幅面.2011-3-174二.图线的规定1. 图线宽度b分别为0.35，0.5，0.7，1.0，1.4，2.0mm,每个图样应根据复杂程度与比例大小，确定基本线宽.2. 钢结构制图应选用表1-2所示的图线.32011-3-1752011-3-17642011-3-1772011-3-17852011-3-179四.字体及计量单位：1. 图纸上所需书写的文字.数字或符号等,均应笔画清晰,字体端正,排列整齐；标点等符号应清楚正确.2011-3-17102. 汉字的简化字书写，必须符合国务院公布的 汉字简化方案 和有关规定.3. 汉字,拉丁字母,阿拉伯数字与罗马数字的书写排列应遵照GB50001规定.4. 钢结构的长度计量单位以mm（毫米）计，标高以m（米）计.62011-3-1711五. 比例：1. 钢结构设计在绘图前必须按比例放样.绘图时根据图样的用途，被绘物体的复杂程度，选择适当比例放大样.2. 当采用计算机放样时，因它具有捕捉功能，可不受比例大小的限制.2011-3-1712六. 符号：1.1 剖视的剖切符号应符合下列规定：1.1.1 剖视的剖切符号应由剖切位置及投射方向线组成，均应以粗实线绘制. 剖切位置线的长度宜为6-10m m ；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4-6m m （图1-1）.绘制时，剖视的剖切符号不应与其他图线接触.72011-3-17132011-3-17141.1.2 剖视剖切符号的编号采用阿拉伯数字或大写英文字母，由左至右.由下至上连续编排，并标注在剖视方向线的端部.1.1.3 需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号.1.2 断面的剖切符号应符合下列规定：1.2.1 断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6-10m m .82011-3-17151.2.2 断面剖切符号应编写所在的剖视方向的一侧.2011-3-17161.3 剖面图或断面图，如与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图纸的编号，也可以在图上集中说明.2. 索引符号与详图符号：2.1 图样中的某一局部或构件，如需另见详图，应以索引符号索引（图1-3a）.索符号是由直径...
