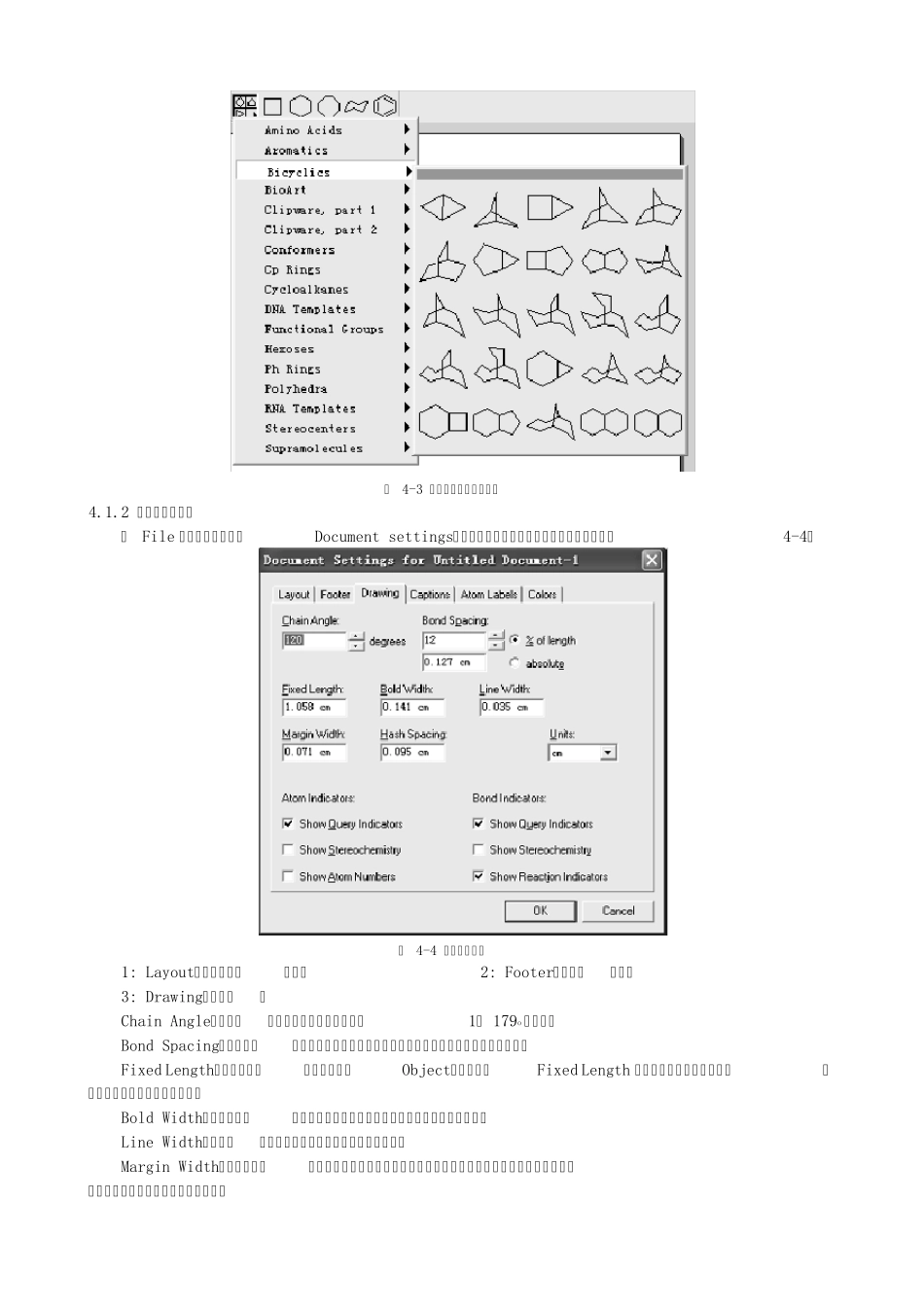

ChemDraw 是一个化学结构绘图软件，它是美国CambridgeSoft 公司开发的化学软件ChemOffice 系列产品中一个重要成员（还有Chem3D 和 ChemFinder 等） 。目前最新版本是chemoffice2010。 ChemDraw 可以绘制和编辑化学结构图，识别和显示立体结构，将结构名称进行转换，包含NMR 数据库，能与Excel 集成的功能。我们这里只讲绘制和编辑化学结构功能。 绘制化学图形的软件还有Chemwin 和 Chemsketch 软件。 4.1 ChemDraw8.0 软件界面结构和默认设置的变化 包括文件窗口（菜单栏，工具栏，滚动栏，编辑区等）和图形工具板两大结构。 标题栏菜单栏主工具栏绘图工具栏编辑区状态栏子工具板上下左右滚动条图 4-1 Chemdraw 8.0 界面结构及各种子工具板 4.1.1 图形工具板 图形工具板含有所有能够在文件窗口绘制结构图形的工具，选择了这些工具的图标后，光标将随之改变成相应的工具形状，并在光标的右下方会出现该工具的名称。 选择工具板时，一次只能选一个。在图标右下角有小黑三角的工具图标里，含有进一步的子工具图标板。用鼠标按下含三角的图标(不松开)，子工具板将显示出来。 各工具的图标及作用如下： 选择工具：包括蓬罩工具和套索工具。蓬罩工具是以方形框罩住目标，套索具有随意性。套住目标后，可以进行编辑。 结构透视工具： 选择该工具可以实现旋转分子结构。只能绕X 轴或Y 轴旋转，旋转时有角度显示。 基团分割工具：通过画线的方法将键断开，并在断开的两部分显示势能。如图4-2 所示 C3H3•••39.0235C3H3•••39.0235 图 4-2 基团分割 键工具：包括实键， 多键， 虚键， 切割键， 切割楔键， 黑体键， 黑体楔键，空心楔键，波浪键。其中多键里边又有子工具图板（见图4-1）。用工具键可以绘制各种化学键。 环工具：包括从环丙烷环到环辛烷环，以及环己烷凳环，环戊二烯，和苯环。快速绘制常用的环结构。 橡皮工具：擦去无用的线条，结构等 文本工具：建立原子标记和说明 笔工具：绘制随意类型的图，例如常规键和轨道等。 箭头：绘制各类箭头。含有箭头工具箱见图4-1 轨道工具：绘制轨道。含有轨道工具箱见图4-1 基元工具：绘制反应过程中常见符号，含有基元工具箱见图4-1 括号工具：绘制各种括号，有括号工具箱见图4-1 符号工具：绘制特殊化学符号，含有符号工具箱见图4-1 交替基团：在ChemDraw Pro 中，此工具用来建立交替基团（R,G 等） ，它们代表一组物质。 PLC（薄板层...
