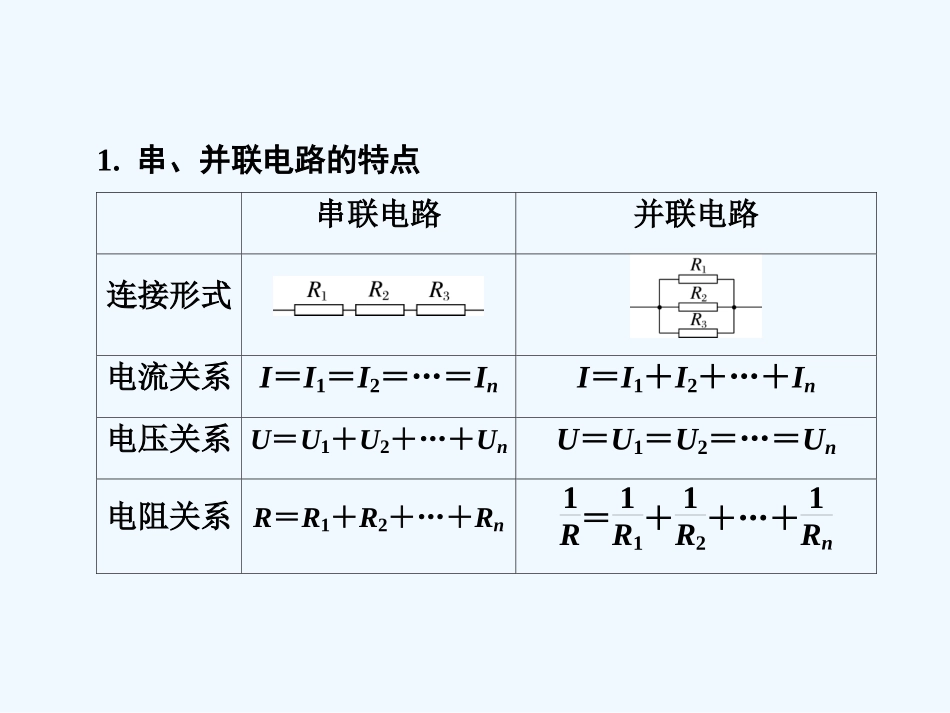

第2讲电路电路的基本规律01主干回顾固基础1.串、并联电路的特点串联电路并联电路连接形式电流关系I＝I1＝I2＝…＝InI＝I1＋I2＋…＋In电压关系U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻关系R＝R1＋R2＋…＋Rn1R＝1R1＋1R2＋…＋1Rn电压(流)分配U1R1＝U2R2＝U3R3＝…＝UnRn＝UR＝I或U1U2＝R1R2，UnU＝RnRI1R1＝I2R2＝I3R3＝…＝InRn＝IR＝U或I1I2＝R2R1，I1I＝RR1功率分配P1R1＝P2R2＝P3R3＝…＝PnRn＝PR＝I2或P1P2＝R1R2，PnP＝RnRP1R1＝P2R2＝P3R3＝…＝PnRn＝PR＝U2或P1P2＝R2R1，P1P＝RR12.电流表、电压表的改装电流表、电压表都是由小量程的电流表G(表头)改装而成的．它们的改装原理见下表：改装为电压表改装为大量程电流表原理串联较大电阻分压并联较小电阻分流改装原理图改装为电压表改装为大量程电流表分压电阻或分流电阻U＝Ig(Rg＋R)所以R＝UIg－Rg＝(n－1)Rgn＝UUgIgRg＝(I－Ig)·R所以R＝IgRgI－Ig＝Rgn－1n＝IIg改装后电表内阻RV＝Rg＋R＝nRg>RgRA＝RRgR＋Rg＝Rgn
