Cimatron的后置处理技术

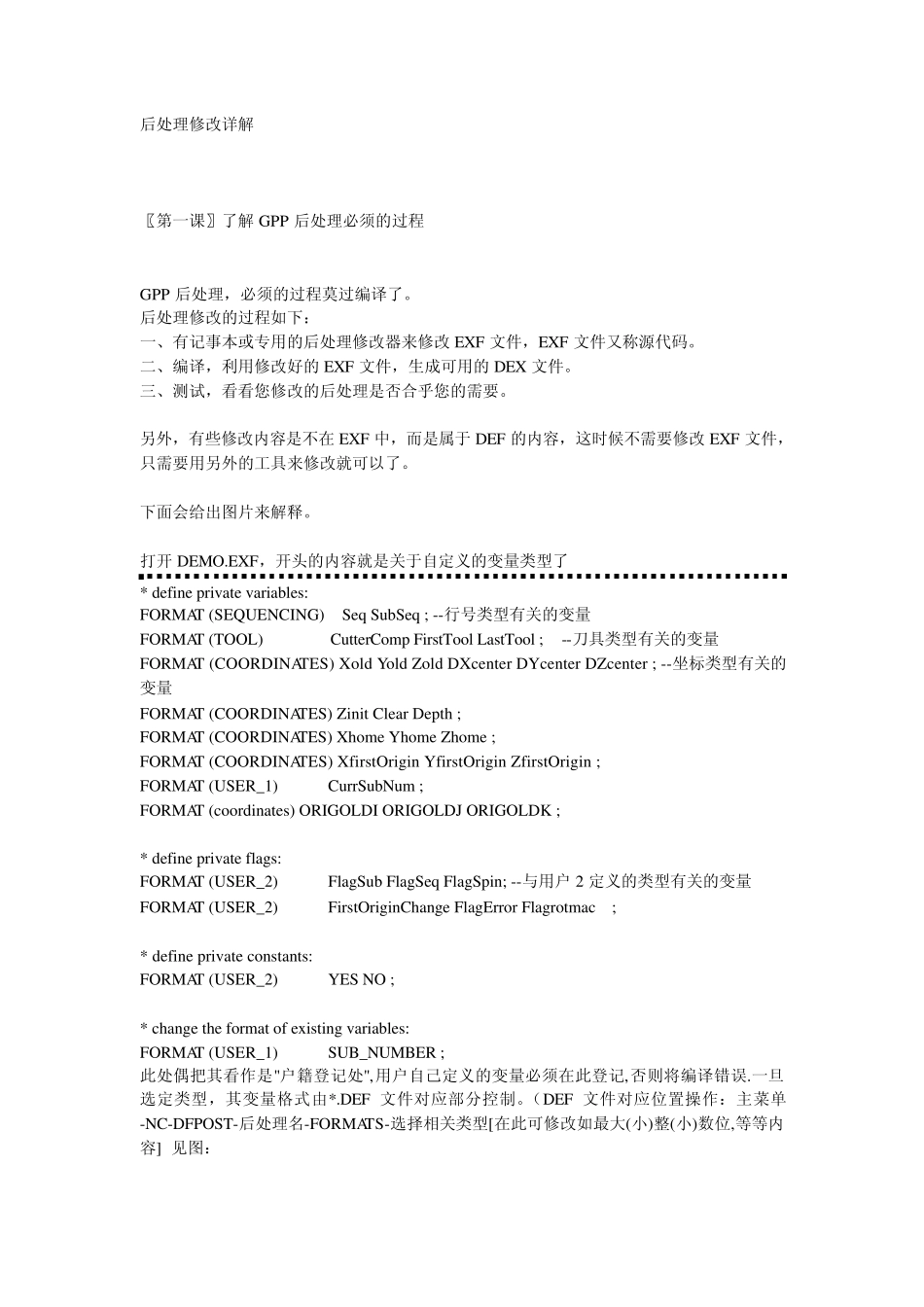

后处理修改详解 〖第一课〗了解GPP 后处理必须的过程 GPP 后处理，必须的过程莫过编译了。 后处理修改的过程如下： 一、有记事本或专用的后处理修改器来修改EXF 文件，EXF 文件又称源代码。 二、编译，利用修改好的EXF 文件，生成可用的DEX 文件。 三、测试，看看您修改的后处理是否合乎您的需要。 另外，有些修改内容是不在 EXF 中，而是属于 DEF 的内容，这时候不需要修改EXF 文件，只需要用另外的工具来修改就可以了。 下面会给出图片来解释。 打开 DEMO.EXF，开头的内容就是关于自定义的变量类型了 * define priv ate v ariables: FORMAT (SEQUENCING) Seq Su bSeq ; --行号类型有关的变量 FORMAT (TOOL) Cu tterComp FirstTool LastTool ; --刀具类型有关的变量 FORMAT (COORDINATES) Xold Yold Zold DXcenter DYcenter DZcenter ; --坐标类型有关的变量 FORMAT (COORDINATES) Zinit Clear Depth ; FORMAT (COORDINATES) Xhome Yhome Zhome ; FORMAT (COORDINATES) XfirstOrigin YfirstOrigin ZfirstOrigin ; FORMAT (USER_1) Cu rrSu bNu m ; FORMAT (coordinates) ORIGOLDI ORIGOLDJ ORIGOLDK ; * define priv ate flags: FORMAT (USER_2) FlagSu b FlagSeq FlagSpin; --与用户 2 定义的类型有关的变量 FORMAT (USER_2) FirstOriginChange FlagError Flagrotmac ; * define priv ate constants: FORMAT (USER_2) YES NO ; * change the format of ex isting v ariables: FORMAT (USER_1) SUB_NUMBER ; 此处偶把其看作是"户籍登记处",用户自己定义的变量必须在此登记,否则将编译错误.一旦选定类型，其变量格式由*.DEF 文件对应部分控制。（DEF 文件对应位置操作：主菜单-NC-DFPOST-后处理名-FORMATS-选择相关类型[在此可修改如最大(小)整(小)数位,等等内容] 见图： 例如：你的行号最大只认是99999，则可以修改行号类型（左图第6 行）中的最大整数位为5（右图第1 行）；又如：你要求程序输出保留小数3 位，则修改坐标类型（左图第1 行）中的最大小数位为3（右图第2 行），等等 控制菜单中的两个重要有关图标解释一下： 一，DFPOST，这个就是我在一楼中说的DEF 修改器，里面有相关的G 代码定义，如果你愿意，可以把直线插补定义成G08（随便举的例子），当然还有一个更重要的是，有些朋友不希望...
