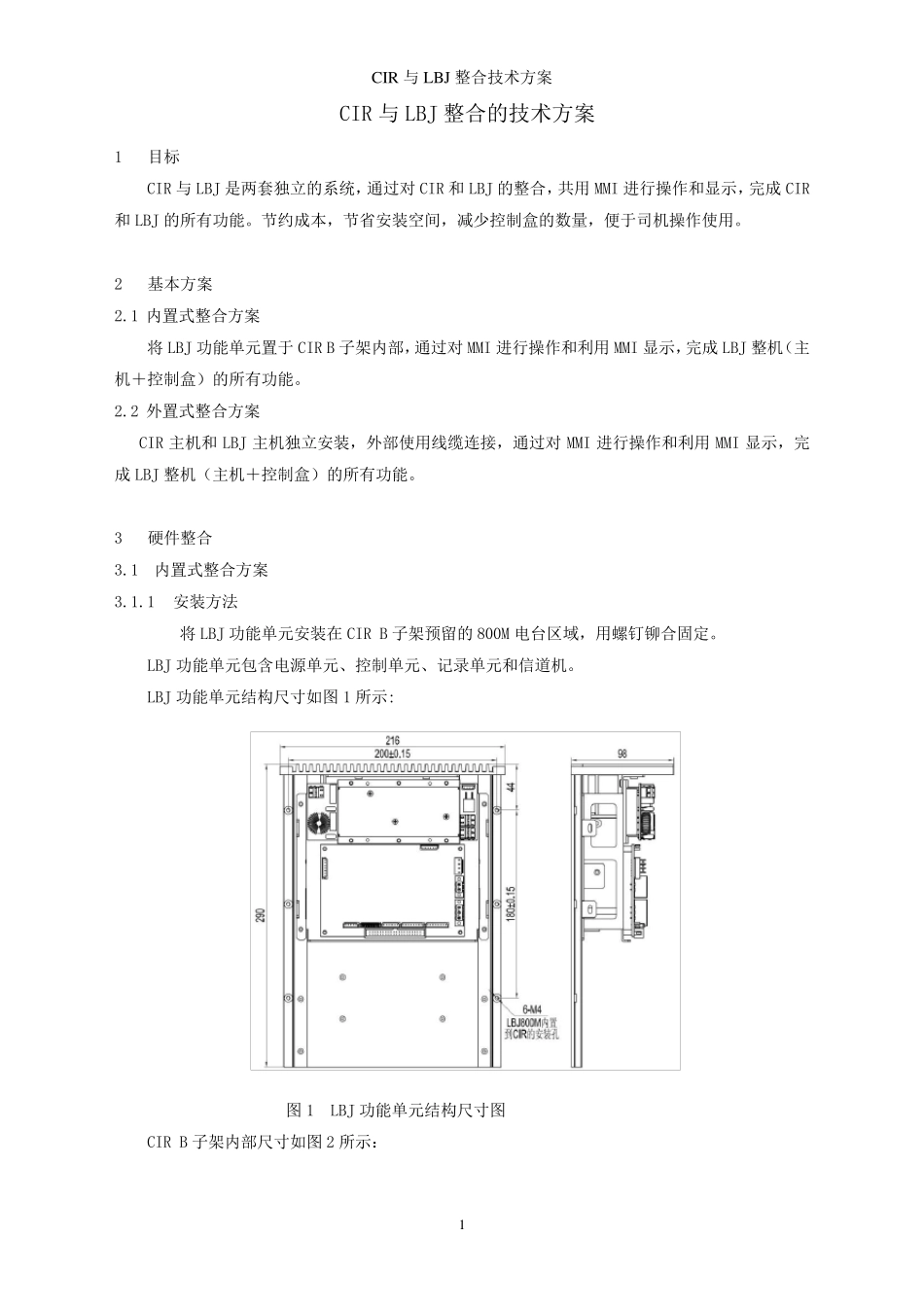

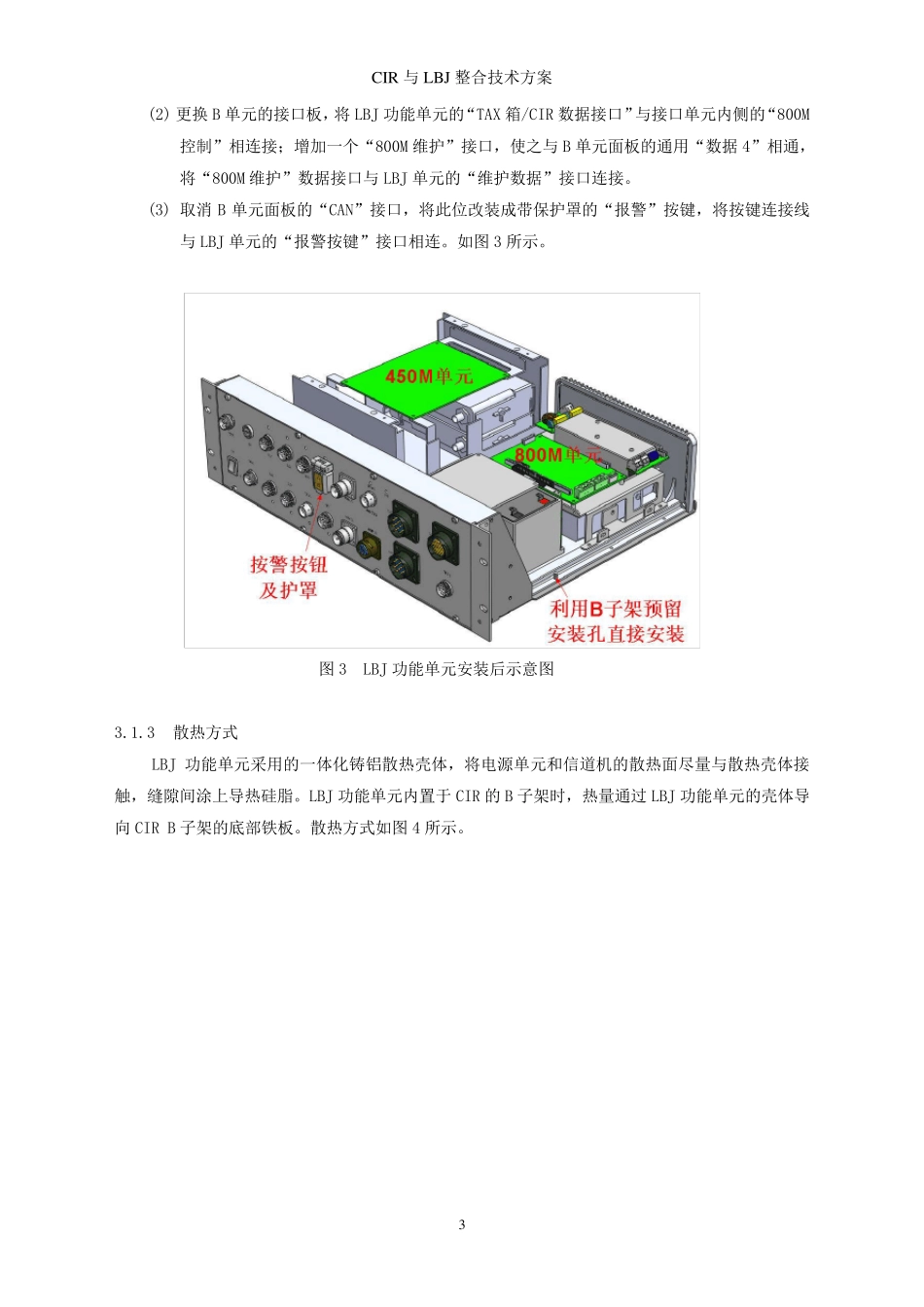

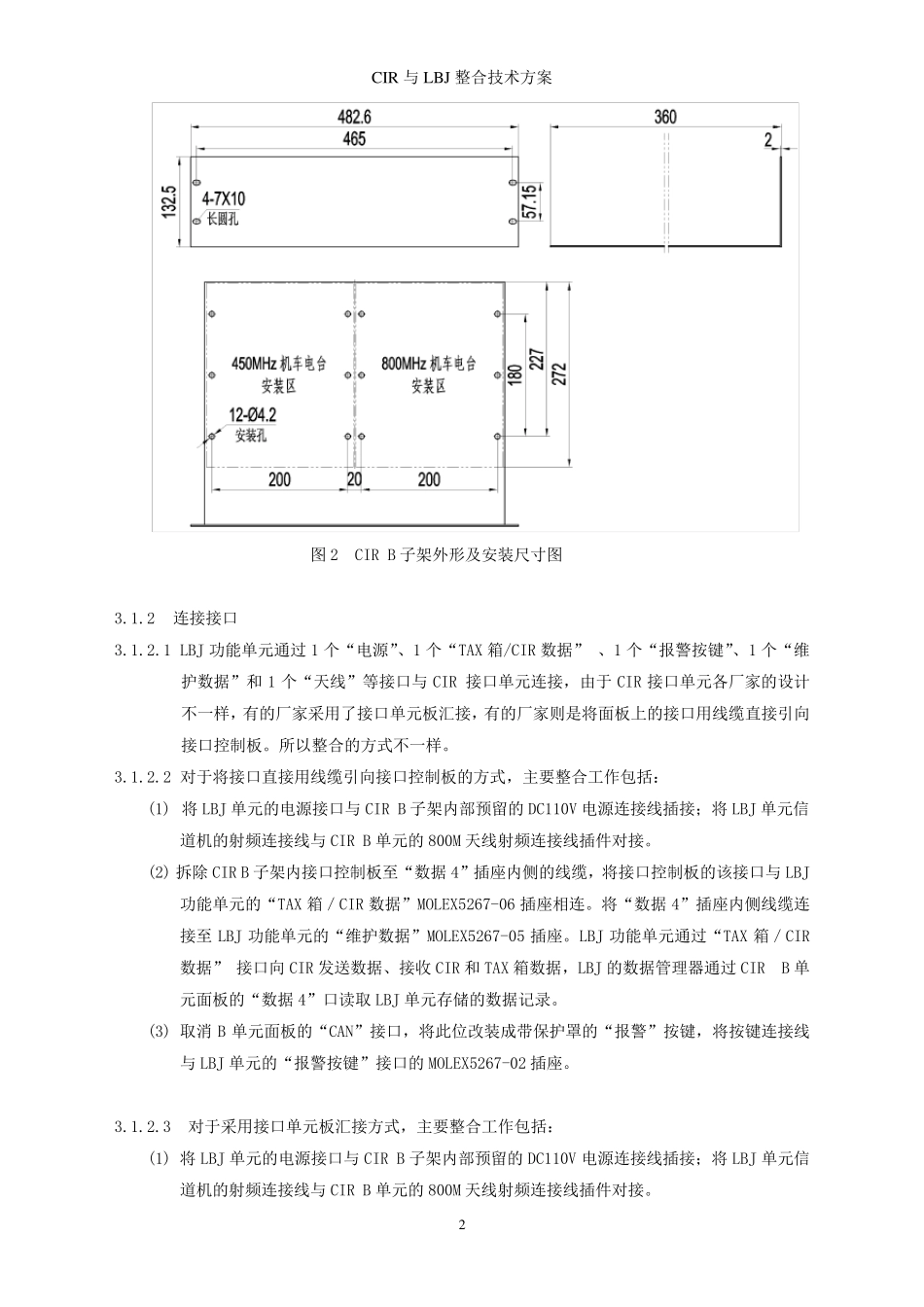

CIR 与LBJ 整合技术方案 1 CIR 与LBJ 整合的技术方案 1 目标 CIR 与LBJ 是两套独立的系统,通过对CIR 和LBJ 的整合,共用MMI 进行操作和显示,完成CIR和LBJ 的所有功能。节约成本,节省安装空间,减少控制盒的数量,便于司机操作使用。 2 基本方案 2.1 内置式整合方案 将LBJ 功能单元置于CIR B 子架内部,通过对MMI 进行操作和利用MMI 显示,完成LBJ 整机(主机+控制盒)的所有功能。 2.2 外置式整合方案 CIR 主机和LBJ 主机独立安装,外部使用线缆连接,通过对MMI 进行操作和利用MMI 显示,完成LBJ 整机(主机+控制盒)的所有功能。 3 硬件整合 3.1 内置式整合方案 3.1.1 安装方法 将LBJ 功能单元安装在CIR B 子架预留的800M 电台区域,用螺钉铆合固定。 LBJ 功能单元包含电源单元、控制单元、记录单元和信道机。 LBJ 功能单元结构尺寸如图 1 所示: 图 1 LBJ 功能单元结构尺寸图 CIR B 子架内部尺寸如图 2 所示: CIR 与LBJ 整合技术方案 2 图2 CIR B 子架外形及安装尺寸图 3.1.2 连接接口 3.1.2.1 LBJ 功能单元通过1 个“电源”、1 个“TAX 箱/CIR 数据” 、1 个“报警按键”、1 个“维护数据”和 1 个“天线”等接口与CIR 接口单元连接,由于 CIR 接口单元各厂家的设计不一样,有的厂家采用了接口单元板汇接,有的厂家则是将面板上的接口用线缆直接引向接口控制板。所以整合的方式不一样。 3.1.2.2 对于将接口直接用线缆引向接口控制板的方式,主要整合工作包括: (1) 将 LBJ 单元的电源接口与CIR B 子架内部预留的 DC110V 电源连接线插接;将 LBJ 单元信道机的射频连接线与CIR B 单元的 800M 天线射频连接线插件对接。 (2) 拆除 CIR B 子架内接口控制板至“数据 4”插座内侧的线缆,将接口控制板的该接口与LBJ功能单元的“TAX 箱/CIR 数据”MOLEX5267-06 插座相连。将“数据 4”插座内侧线缆连接至 LBJ 功能单元的“维护数据”MOLEX5267-05 插座。LBJ 功能单元通过“TAX 箱/CIR数据” 接口向 CIR 发送数据、接收 CIR 和 TAX 箱数据,LBJ 的数据管理器通过CIR B 单元面板的“数据 4”口读取 LBJ 单元存储的数据记录。 (3) 取消 B 单元面板的“CAN”接口,将此位改装成带保护罩的“报警”按键,将按键连接线与LBJ 单元的“报警按键”接口的 MOLEX5267-02 插座。 3.1.2.3 对于采用接口单元板汇...
