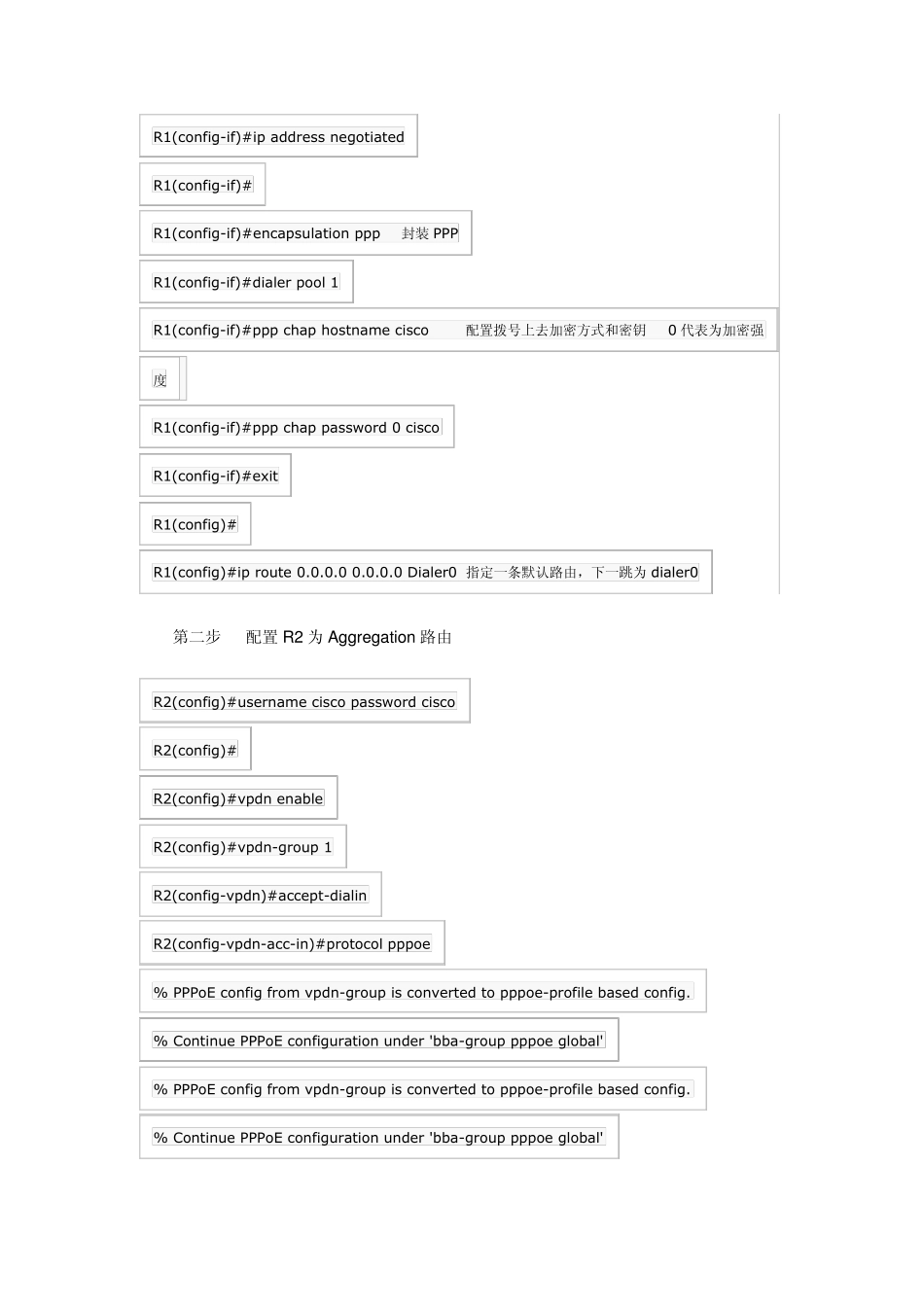

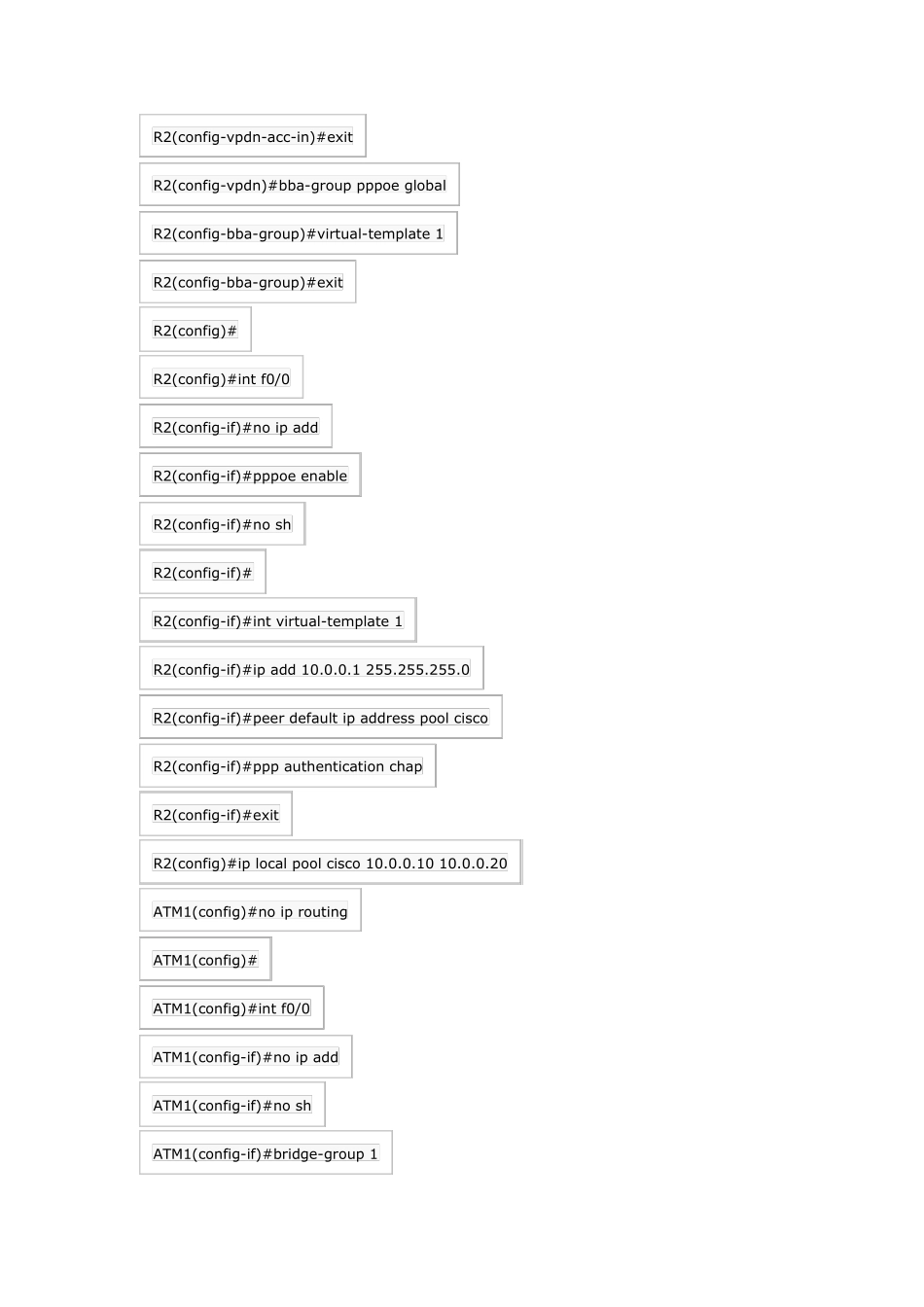

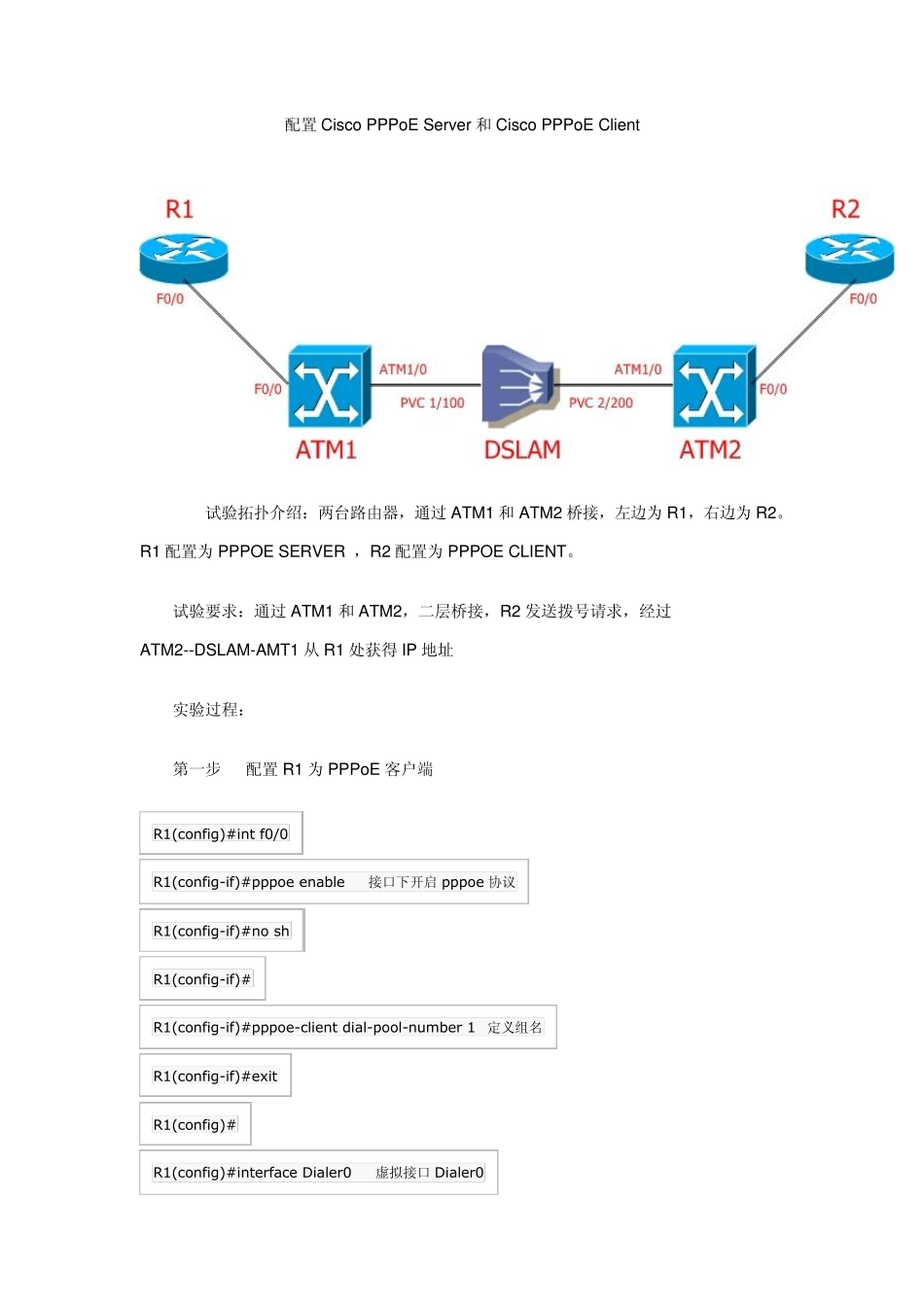

配置Cisco PPPoE Serv er 和Cisco PPPoE Client 试验拓扑介绍：两台路由器，通过ATM1 和ATM2 桥接，左边为R1，右边为R2。R1 配置为PPPOE SERVER ，R2 配置为PPPOE CLIENT。 试验要求：通过ATM1 和ATM2，二层桥接，R2 发送拨号请求，经过ATM2--DSLAM-AMT1 从 R1 处获得 IP 地址 实验过程： 第一步 配置R1 为PPPoE 客户端 R1(config)#int f0/0 R1(config-if)#pppoe enable 接口下开启 pppoe 协议 R1(config-if)#no sh R1(config-if)# R1(config-if)#pppoe-client dial-pool-number 1 定义组名 R1(config-if)#exit R1(config)# R1(config)#interface Dialer0 虚拟接口 Dialer0 R1(config-if)#ip address negotiated R1(config-if)# R1(config-if)#encapsulation ppp 封装PPP R1(config-if)#dialer pool 1 R1(config-if)#ppp chap hostname cisco 配置拨号上去加密方式和密钥 0 代表为加密强度 R1(config-if)#ppp chap password 0 cisco R1(config-if)#exit R1(config)# R1(config)#ip route 0.0.0.0 0.0.0.0 Dialer0 指定一条默认路由，下一跳为dialer0 第二步 配置R2 为Aggregation 路由 R2(config)#username cisco password cisco R2(config)# R2(config)#vpdn enable R2(config)#vpdn-group 1 R2(config-vpdn)#accept-dialin R2(config-vpdn-acc-in)#protocol pppoe % PPPoE config from vpdn-group is converted to pppoe-profile based config. % Continue PPPoE configuration under 'bba-group pppoe global' % PPPoE config from vpdn-group is converted to pppoe-profile based config. % Continue PPPoE configuration under 'bba-group pppoe global' R2(config-vpdn-acc-in)#exit R2(config-vpdn)#bba-group pppoe global R2(config-bba-group)#virtual-template 1 R2(config-bba-group)#exit R2(config)# R2(config)#int f0/0 R2(config-if)#no ip add R2(config-if)#pppoe enable R2(config-if)#no sh R2(config-if)# R2(config-if)#int virtual-template 1 R2(config-if)#ip add 10.0.0.1 255.255.255.0 R2(config-if)#peer default ip address pool cisco R2(config-if)#ppp authentication chap R2(config-if)#exit R2(config)#ip local pool cisco...
