CiscoQOS基础及配置

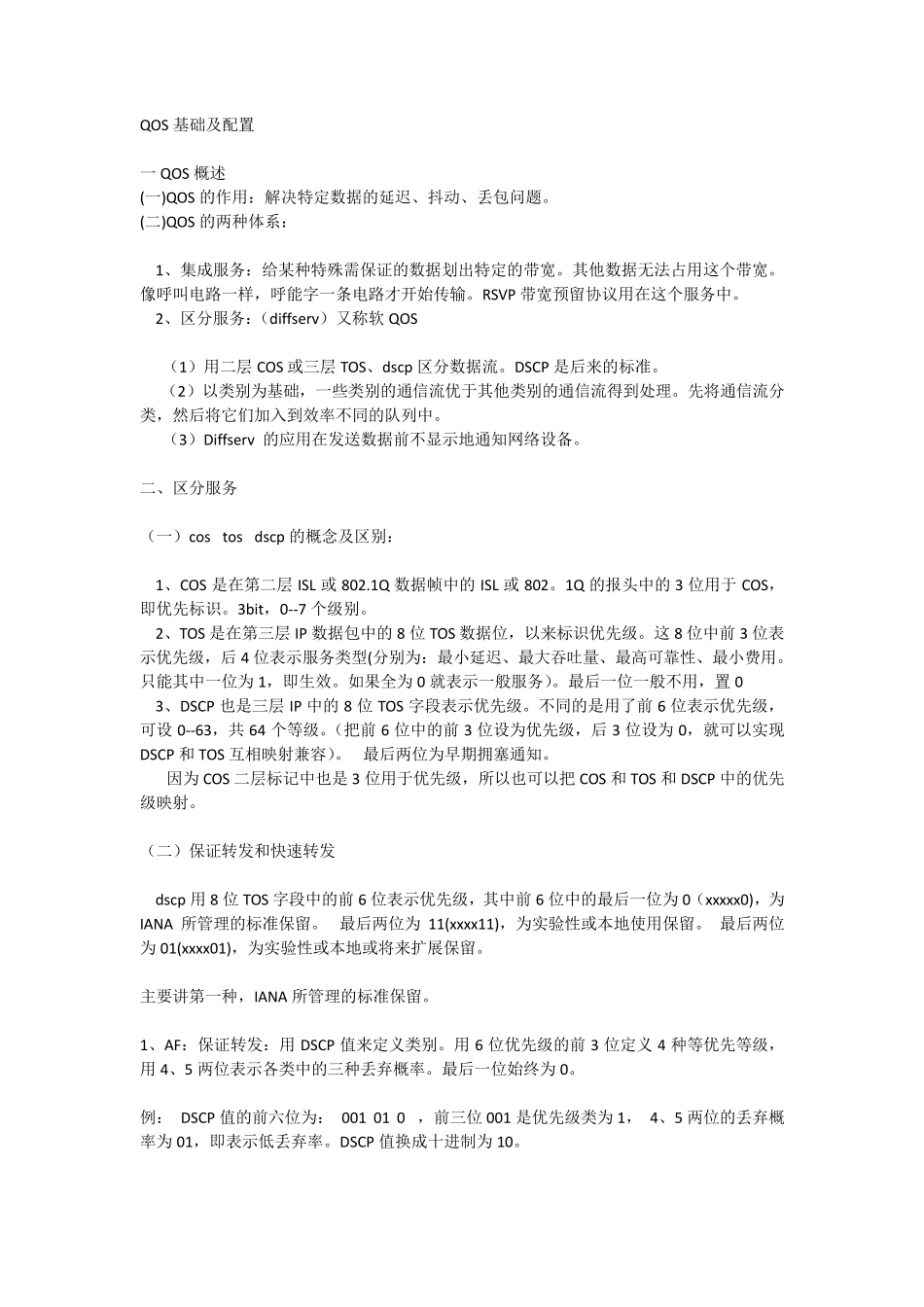

CiscoQOS基础及配置_第1页
1/15

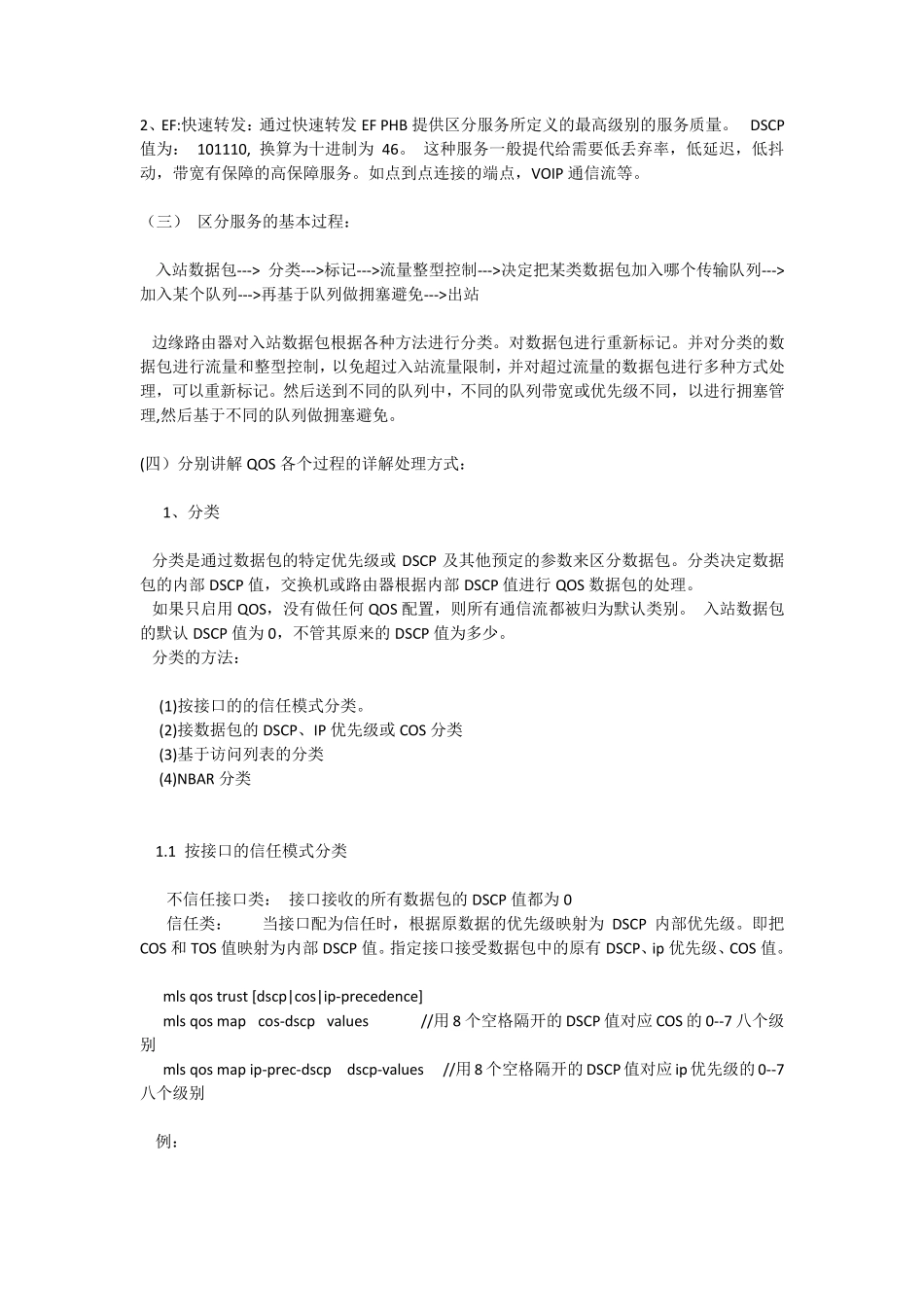

CiscoQOS基础及配置_第2页
2/15

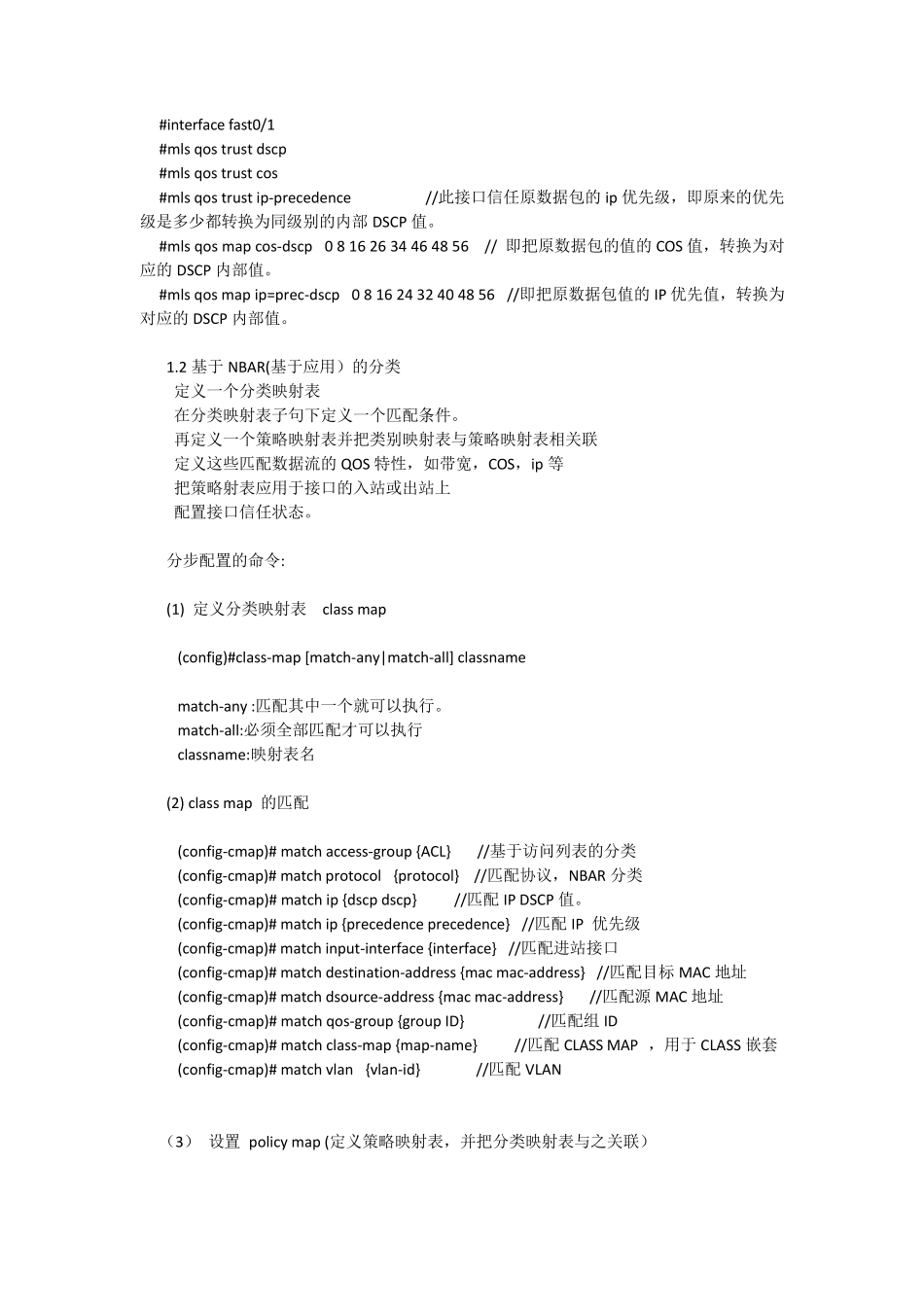

CiscoQOS基础及配置_第3页
3/15
QOS 基础及配置 一QOS 概述 (一)QOS 的作用:解决特定数据的延迟、抖动、丢包问题。 (二)QOS 的两种体系: 1、集成服务:给某种特殊需保证的数据划出特定的带宽。其他数据无法占用这个带宽。像呼叫电路一样,呼能字一条电路才开始传输。RSVP 带宽预留协议用在这个服务中。 2、区分服务:(diffserv)又称软 QOS (1)用二层 COS 或三层 TOS、dscp 区分数据流。DSCP 是后来的标准。 (2)以类别为基础,一些类别的通信流优于其他类别的通信流得到处理。先将通信流分类,然后将它们加入到效率不同的队列中。 (3)Diffserv 的应用在发送数据前不显示地通知网络设备。 二、区分服务 (一)cos tos dscp 的概念及区别: 1、COS 是在第二层 ISL 或 802.1Q 数据帧中的ISL 或 802。1Q 的报头中的3 位用于 COS,即优先标识。3bit,0--7 个级别。 2、TOS 是在第三层 IP 数据包中的8 位 TOS 数据位,以来标识优先级。这 8 位中前 3 位表示优先级,后 4 位表示服务类型(分别为:最小延迟、最大吞吐量、最高可靠性、最小费用。只能其中一位为 1,即生效。如果全为 0 就表示一般服务)。最后一位一般不用,置0 3、DSCP 也是三层 IP 中的8 位 TOS 字段表示优先级。不同的是用了前 6 位表示优先级,可设 0--63,共 64 个等级。(把前 6 位中的前 3 位设为优先级,后 3 位设为 0,就可以实现DSCP 和 TOS 互相映射兼容)。 最后两位为早期拥塞通知。 因为 COS 二层标记中也是 3 位用于优先级,所以也可以把 COS 和 TOS 和 DSCP 中的优先级映射。 (二)保证转发和快速转发 dscp 用8 位 TOS 字段中的前 6 位表示优先级,其中前 6 位中的最后一位为 0(xxxxx0),为IANA 所管理的标准保留。 最后两位为 11(xxxx11),为实验性或本地使用保留。 最后两位为 01(xxxx01),为实验性或本地或将来扩展保留。 主要讲第一种,IANA 所管理的标准保留。 1、AF:保证转发:用DSCP 值来定义类别。用6 位优先级的前 3 位定义 4 种等优先等级,用4、5 两位表示各类中的三种丢弃概率。最后一位始终为 0。 例: DSCP 值的前六位为: 001 01 0 ,前三位 001 是优先级类为 1, 4、5 两位的丢弃概率为 01,即表示低丢弃率。DSCP 值换成十进制为 10。 2、EF:快速转发:通过快速转发 EF PHB 提供区分服务所定义的最高级别的服务质量。 DSCP值为: 1...
