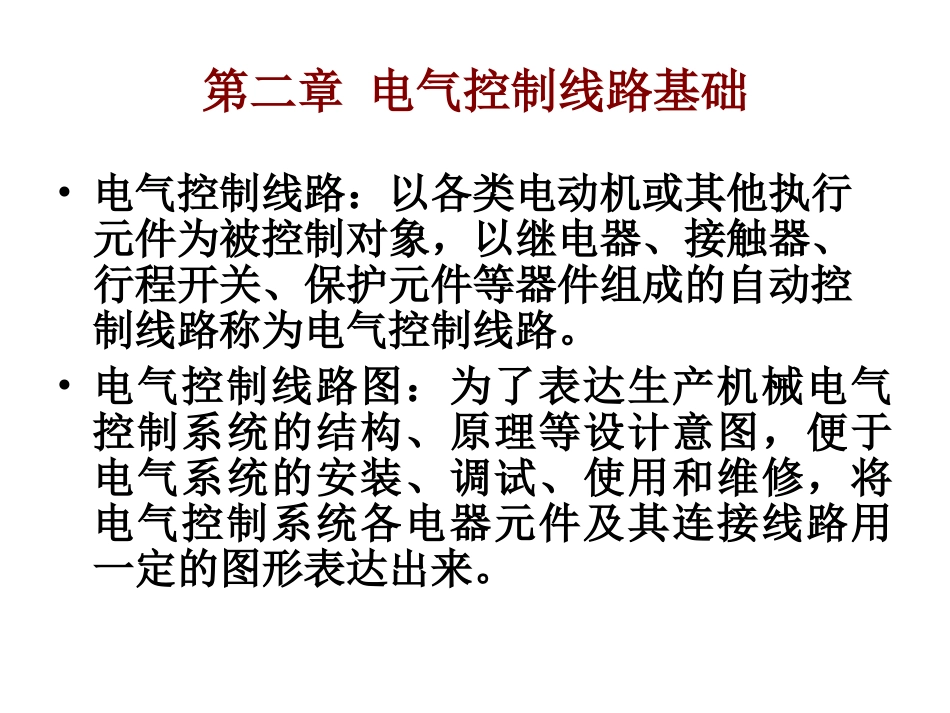

电气控制系统基本控制电路第二章电气控制线路基础•电气控制线路：以各类电动机或其他执行元件为被控制对象，以继电器、接触器、行程开关、保护元件等器件组成的自动控制线路称为电气控制线路。•电气控制线路图：为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统各电器元件及其连接线路用一定的图形表达出来。第一节电气控制线路图的图形、文字符号及绘制原则电气控制系统图：电气控制原理图电器元件布置图电气安装接线图电气控制原理图电器元件布置图•电器元件布置图：用来表示成套装置、设备中各个项目位置的一种图。例如，左图为某工厂电器位置图，图中详细地绘制出了电气设备中每个电器元件的相对位置，图中各电器元件的文字代号必须与相关电气图中电器元件的代号相同。FU1FU2KMFRTCFU3FU4线槽50505050320360电器元件布置图电气安装接线图电气安装接线图是电气装备进行施工配线、敷线和校线工作时所应依据的图样之一。它必须符合电器装备的电气原理图的要求，并清晰地表示出各个电器元件和装备的相对安装与敷设位置，以及它们之间的电连接关系。它是检修和查找故障时所需的技术文件。电气安装接线图QSMM8078ELSB305121U12SB2SB1HLPEXT3×0.75mm25×0.75mm23×1mm2Q13×2.5mm23×2.5mm2电气安装接线图电气控制原理图的绘制内容和绘制原则电气控制原理图内容：主电路辅助电路电气控制原理图的绘制内容和绘制原则主电路：是电气控制线路中大电流通过的部分，是由电动机以及与它相连的电器元件（如：刀开关、热继电器、自动空气开关、接触器主触点等）所组成的线路。辅助电路包括：控制电路、照明电路、信号电路。电气控制原理图的绘制内容和绘制原则图面布置：1、主电路和控制电路在图面上上下排列主电路一般安排在图面的上方；辅助电路安排在图面的下方。2、主电路和控制电路在图面上左右排列主电路一般安排在图面的左方；辅助电路安排在图面的右方。电气控制原理图的绘制内容和绘制原则图中所用的电器元件的电器符号的画法：1、电器原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。对于接触器、继电器的触点，按其线圈不通电的状态画出；控制器手柄处于零位时的状态画出；对于按钮、行程开关等触点，按未受外力作用时的状态画出。电气控制原理图的绘制内容和绘制原则2、在电气原理图中，当电器元件的不同部件（如接触器的线圈和触点）分散在不同的位置时，为了表明是同一电器元件，要在电器元件的不同部件处标注统一的文字符号。3、对于同类电器元件，要在其文字符号后加数字序号来区别。电气控制原理图的绘制内容和绘制原则电气图中连接线路的画法：1、电器原理图中尽量减少交叉，个各导线之间有电的联系时，在导线交叉处画实心圆点。2、另外在画电器元件的图形符号时，可以旋转绘制，一般是逆时针旋转90度，但文字符号不可倒置。电气控制原理图的绘制内容和绘制原则图面区域的划分、符号位置索引：电气控制原理图的绘制内容和绘制原则符号位置索引：指出继电器或接触器的线圈位置和触点的位置图号页次图区号电气控制原理图的绘制内容和绘制原则图号：某台设备的电器原理图不一定是一本，按照功能不同可能分为几本。每本的标号，就是图号，一般用数字表示。页次：说明电器符号在这本图号中的第几页。区域号：指前面页次中的图区号。电气控制原理图的绘制内容和绘制原则索引代号所标位置接触器或继电器相应线圈的索引：在接触器或继电器触点旁标上索引代号，指出它所对应的线圈的位置。继电器或接触器相应触点的索引：索引代码标在继电器或接触器的线圈下方。电气控制原理图的绘制内容和绘制原则接触器触点的索引格式：左栏中栏右栏主触点所在的图区号辅助常开触点所在的图区号辅助常闭触点所在的图区号电气控制原理图的绘制内容和绘制原则继电器触点的索引格式：左栏右栏常开触点所在的图区号常闭触点所在的图区号第二节三相笼型异步电动机的基本控制电路•全压启动控制线路•正反转控制线路•点动控制线路•多点控制线路•顺序控制线路•自动循环控制线路一、全压启动控制线路•依靠接触...
