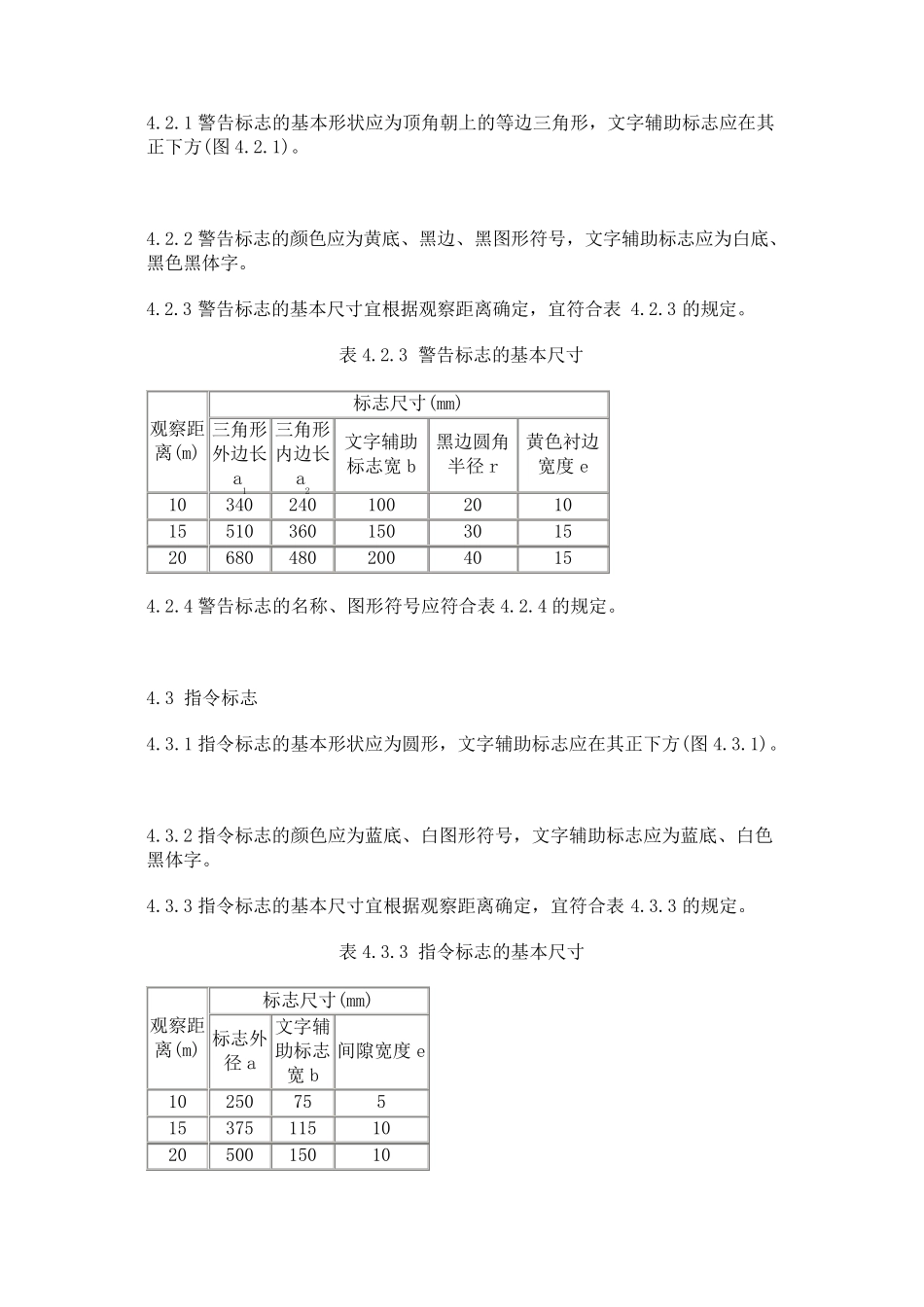

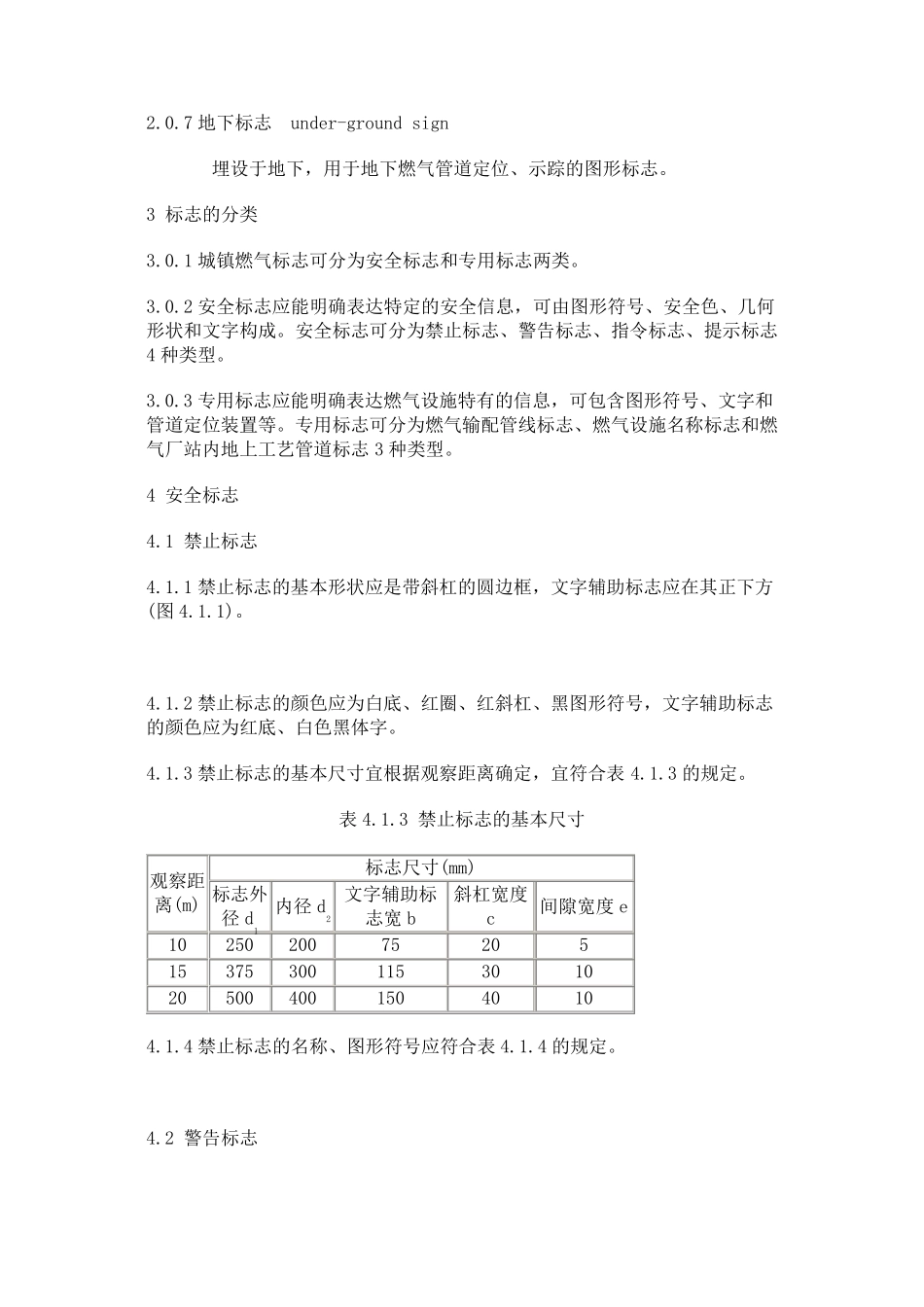

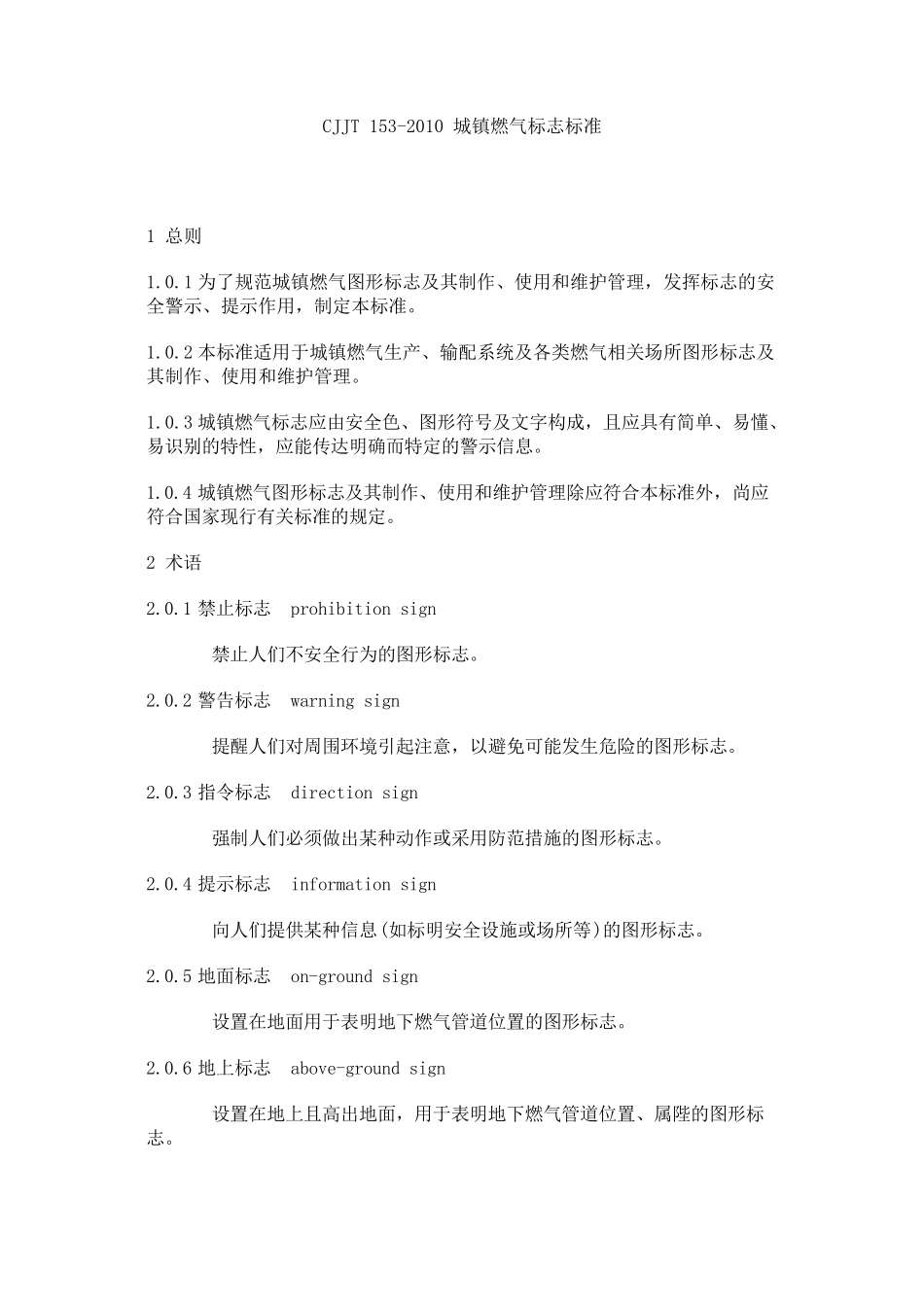

CJJT 153-2010 城镇燃气标志标准 1 总则 1.0.1 为了规范城镇燃气图形标志及其制作、使用和维护管理，发挥标志的安全警示、提示作用，制定本标准。 1.0.2 本标准适用于城镇燃气生产、输配系统及各类燃气相关场所图形标志及其制作、使用和维护管理。 1.0.3 城镇燃气标志应由安全色、图形符号及文字构成，且应具有简单、易懂、易识别的特性，应能传达明确而特定的警示信息。 1.0.4 城镇燃气图形标志及其制作、使用和维护管理除应符合本标准外，尚应符合国家现行有关标准的规定。 2 术语 2.0.1 禁止标志 prohibition sign 禁止人们不安全行为的图形标志。 2.0.2 警告标志 warning sign 提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。 2.0.3 指令标志 direction sign 强制人们必须做出某种动作或采用防范措施的图形标志。 2.0.4 提示标志 information sign 向人们提供某种信息(如标明安全设施或场所等)的图形标志。 2.0.5 地面标志 on-ground sign 设置在地面用于表明地下燃气管道位置的图形标志。 2.0.6 地上标志 above-ground sign 设置在地上且高出地面，用于表明地下燃气管道位置、属陛的图形标志。 2.0.7 地下标志 under-ground sign 埋设于地下，用于地下燃气管道定位、示踪的图形标志。 3 标志的分类 3.0.1 城镇燃气标志可分为安全标志和专用标志两类。 3.0.2 安全标志应能明确表达特定的安全信息，可由图形符号、安全色、几何形状和文字构成。安全标志可分为禁止标志、警告标志、指令标志、提示标志4 种类型。 3.0.3 专用标志应能明确表达燃气设施特有的信息，可包含图形符号、文字和管道定位装置等。专用标志可分为燃气输配管线标志、燃气设施名称标志和燃气厂站内地上工艺管道标志3 种类型。 4 安全标志 4.1 禁止标志 4.1.1 禁止标志的基本形状应是带斜杠的圆边框，文字辅助标志应在其正下方(图 4.1.1)。 4.1.2 禁止标志的颜色应为白底、红圈、红斜杠、黑图形符号，文字辅助标志的颜色应为红底、白色黑体字。 4.1.3 禁止标志的基本尺寸宜根据观察距离确定，宜符合表 4.1.3 的规定。 表 4.1.3 禁止标志的基本尺寸 观察距离(m) 标志尺寸(mm) 标志外径 d1 内径 d2 文字辅助标志宽 b 斜杠宽度c 间隙宽度 e 10 250 200 75 20 5 15 375 300 115 30 10 20 500 400 150 40 10 4.1.4 禁止标志的名称、图形符号应符合表 4.1...
