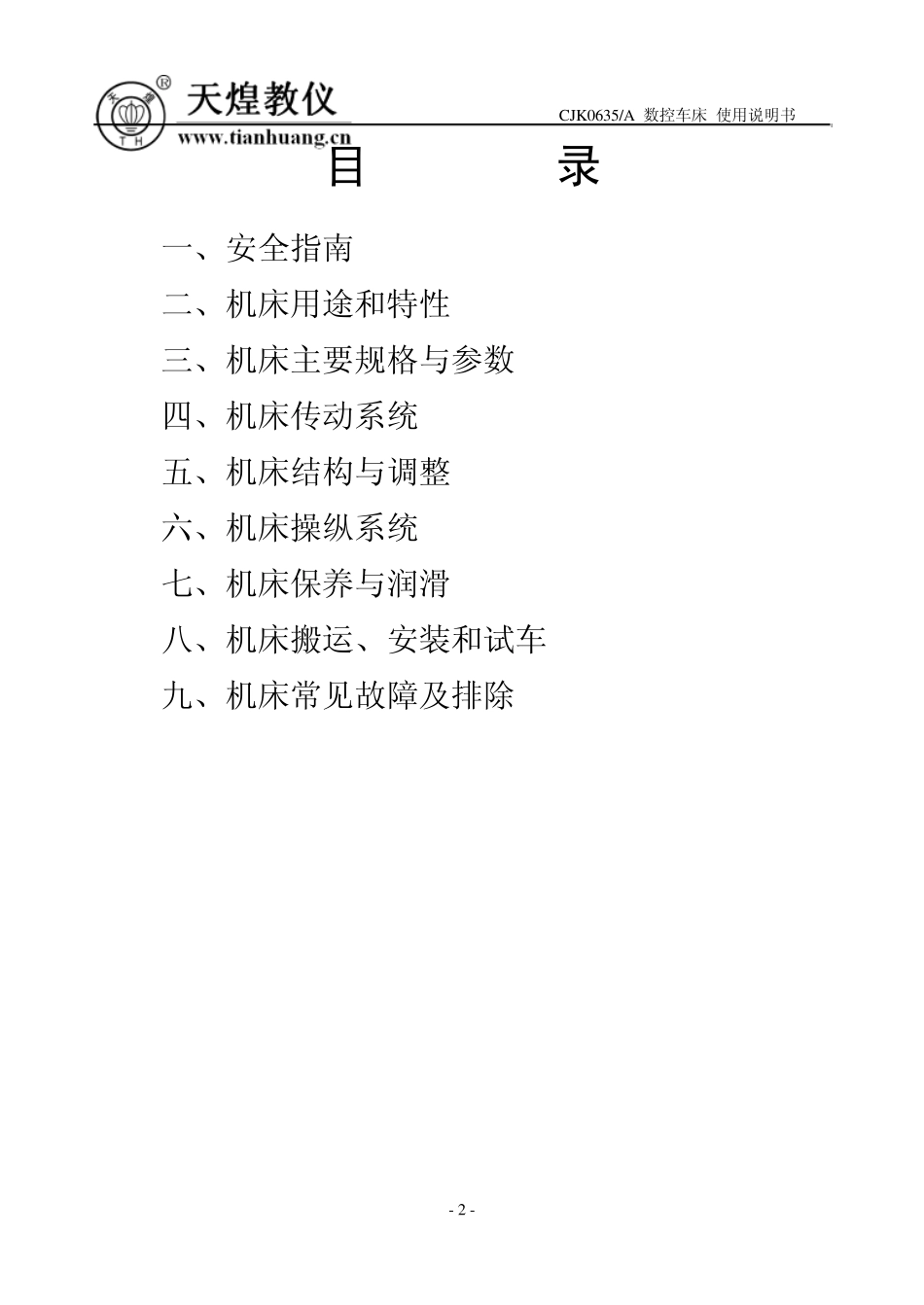

CJK 0635/A 数控车床 使用说明书 - 1 - CJK0635/A 型 数控车床 使用说明书 制作:李晓阳 审核:李坚坚 浙江天煌科技实业有限公司 CJK 0635/A 数控车床 使用说明书 - 2 - 目 录 一、安全指南 二、机床用途和特性 三、机床主要规格与参数 四、机床传动系统 五、机床结构与调整 六、机床操纵系统 七、机床保养与润滑 八、机床搬运、安装和试车 九、机床常见故障及排除 CJK 0635/A 数控车床 使用说明书 - 3 - 一、安全指南 为防止意外事故的发生及避免机床受到意外损坏,操作者必须遵守下面的安全规则,才可能有效避免事故。 本说明中涉及的警告信息及可能发生的故障仅包括那些可以预知的情况,并不包括所有可能发生的情况。 1、机床安装要求 ⑴、为保证机床的精度,机床在安装时应满足下列条件: 安装位置:避免阳光直晒或过度振动; 安装环境:尽可能处于无酸、无腐蚀气体、无盐雾、无降尘的环境。 确保铁屑、水、油不会溅到电柜;电柜、操作面板不能受到大的振动冲击; 电柜允许的环境温度:0-40;电柜允许的环境湿度:30%-95%(无凝结)。 ⑵、主电源要求: 电压:3-AC380V; 电压波动:10%(电压波动超出此范围时需配备稳压电源装置); 电源频率:50/60HZ;严禁从有干扰源的配电盘引出主电源(例如该配电盘为电焊机、电火花机床供电),这将导致CNC无法正常工作; 机床必须单独接地保护(禁止使用零线替代保护地接入机床),如果使用公共接地,其它设备不能产生大的干扰值(例如:电焊机、电火花机床等设备)。 2、通电注意事项 关闭电柜门,防止水、油、铁屑及灰尘的进入; 机床开始工作前,确认机床运动部件附近无人; 通电后,先接通控制屏上钥匙开关,然后打开控制屏上的启动按钮。 3、操作注意事项 通电后,按说明书中规定的日常检查和维护项目完成相应工作; 使用刀具的尺寸、规格应满足加工要求并符合机床规格,防止意外事故的发生。 夹紧手柄只准在停车时扳动; 工件、夹具及刀具的安装应牢固、可靠; 主轴旋转时严禁触摸工件或刀具; 加工过程中需要清理铁屑时,应先使加工停止,然后用刷子进行清理,严禁在加工过程中动手清理铁屑; 有安全防护门的机床,启动前应关闭防护门; 加工停止后,才可拆卸刀具、取下工件; 加工过程中,严禁触摸或接近机床运动部件; 湿手严禁触摸任何开关或按钮; 使用面板上的开关和按钮,应确认操作意图及按键位置,防止误操作; 出...
