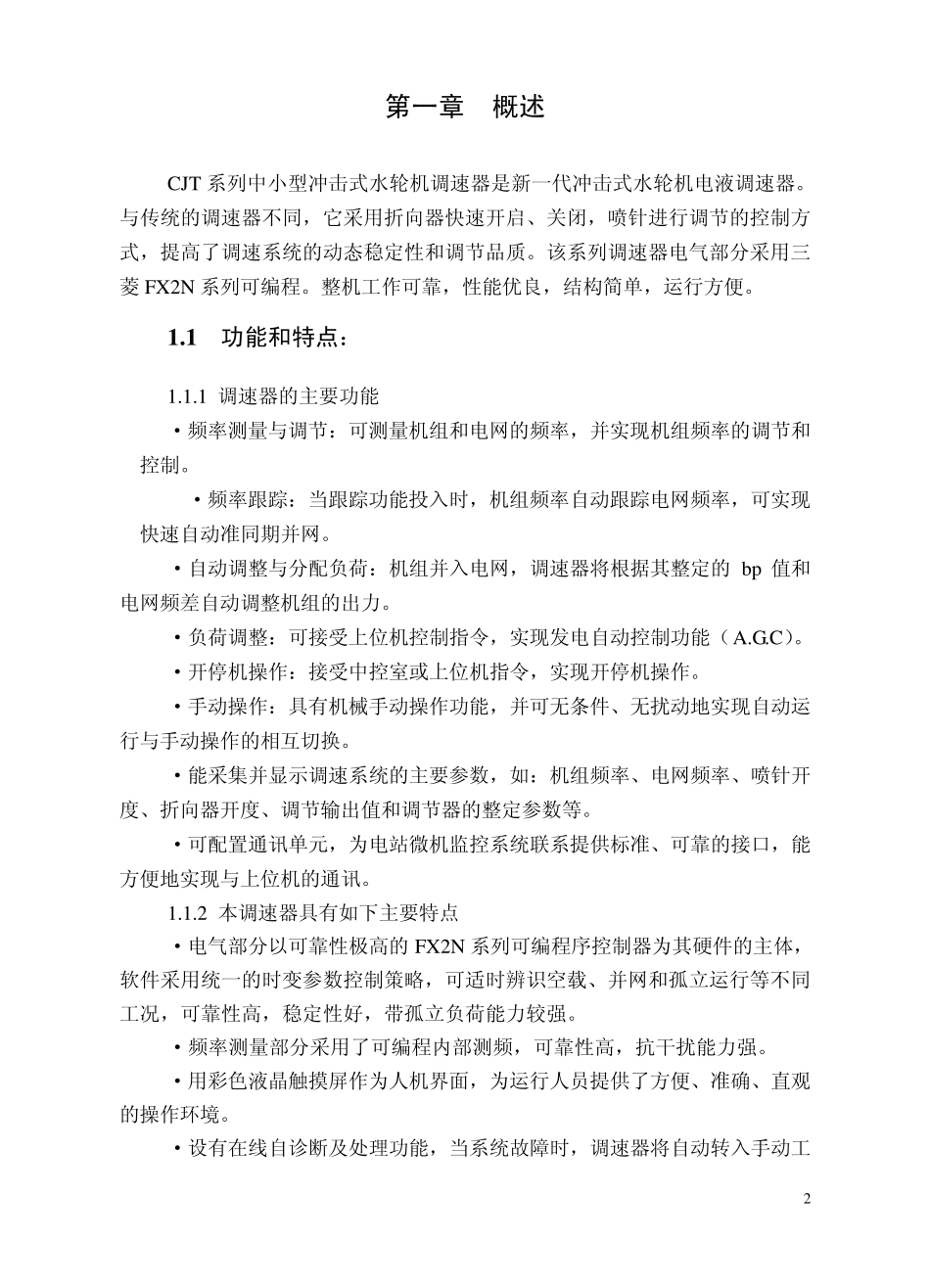

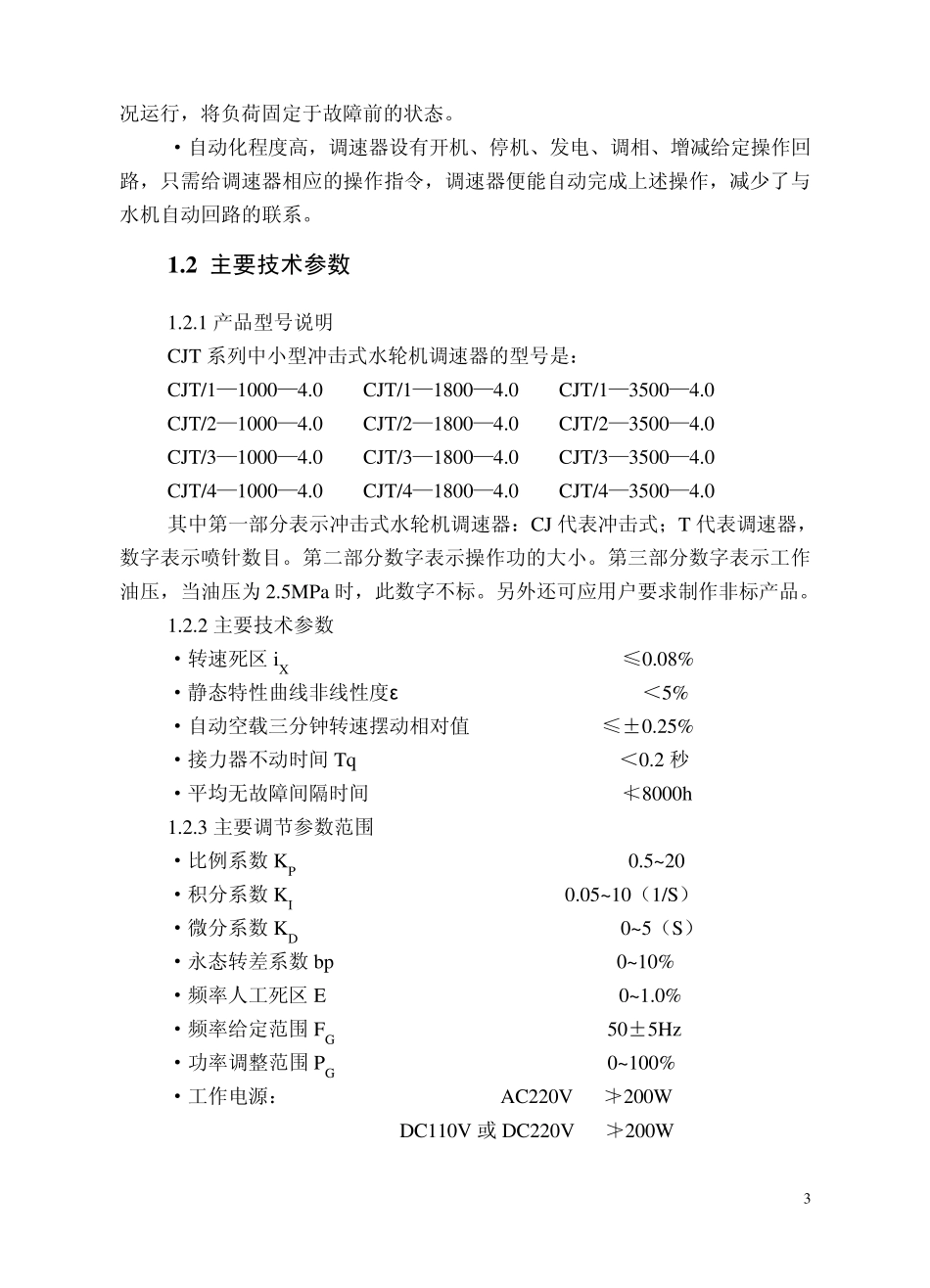

1 CJT 系列中小型冲击式水轮机调速器 可编程说明书 （电气部分） 2 第一章 概述 CJT 系列中小型冲击式水轮机调速器是新一代冲击式水轮机电液调速器。与传统的调速器不同，它采用折向器快速开启、关闭，喷针进行调节的控制方式，提高了调速系统的动态稳定性和调节品质。该系列调速器电气部分采用三菱FX2N 系列可编程。整机工作可靠，性能优良，结构简单，运行方便。 1 .1 功能和特点： 1.1.1 调速器的主要功能 ·频率测量与调节：可测量机组和电网的频率，并实现机组频率的调节和控制。 ·频率跟踪：当跟踪功能投入时，机组频率自动跟踪电网频率，可实现快速自动准同期并网。 ·自动调整与分配负荷：机组并入电网，调速器将根据其整定的bp 值和电网频差自动调整机组的出力。 ·负荷调整：可接受上位机控制指令，实现发电自动控制功能（A.G.C）。 ·开停机操作：接受中控室或上位机指令，实现开停机操作。 ·手动操作：具有机械手动操作功能，并可无条件、无扰动地实现自动运行与手动操作的相互切换。 ·能采集并显示调速系统的主要参数，如：机组频率、电网频率、喷针开度、折向器开度、调节输出值和调节器的整定参数等。 ·可配置通讯单元，为电站微机监控系统联系提供标准、可靠的接口，能方便地实现与上位机的通讯。 1.1.2 本调速器具有如下主要特点 ·电气部分以可靠性极高的FX2N 系列可编程序控制器为其硬件的主体，软件采用统一的时变参数控制策略，可适时辨识空载、并网和孤立运行等不同工况，可靠性高，稳定性好，带孤立负荷能力较强。 ·频率测量部分采用了可编程内部测频，可靠性高，抗干扰能力强。 ·用彩色液晶触摸屏作为人机界面，为运行人员提供了方便、准确、直观的操作环境。 ·设有在线自诊断及处理功能，当系统故障时，调速器将自动转入手动工 3 况运行，将负荷固定于故障前的状态。 ·自动化程度高，调速器设有开机、停机、发电、调相、增减给定操作回路，只需给调速器相应的操作指令，调速器便能自动完成上述操作，减少了与水机自动回路的联系。 1 .2 主要技术参数 1.2.1 产品型号说明 CJT 系列中小型冲击式水轮机调速器的型号是： CJT/1—1000—4.0 CJT/1—1800—4.0 CJT/1—3500—4.0 CJT/2—1000—4.0 CJT/2—1800—4.0 CJT/2—3500—4.0 CJT/3—1000—4.0 CJT/3—1800—4.0 CJT/3—3500—4.0 CJT/4—1000—4.0 CJT/4—1800—4.0 CJT/4—3500—4.0 其中第一部分...
