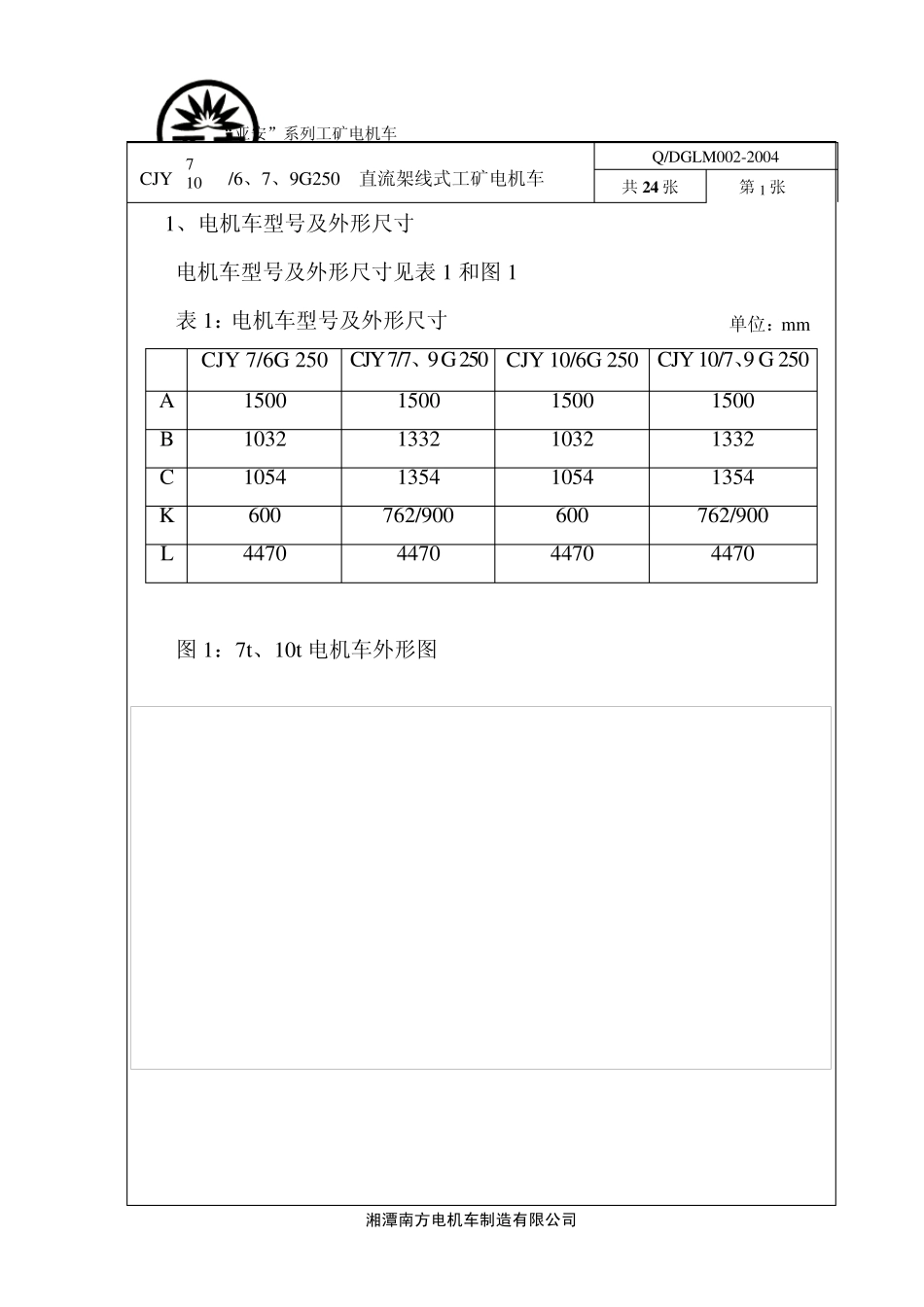

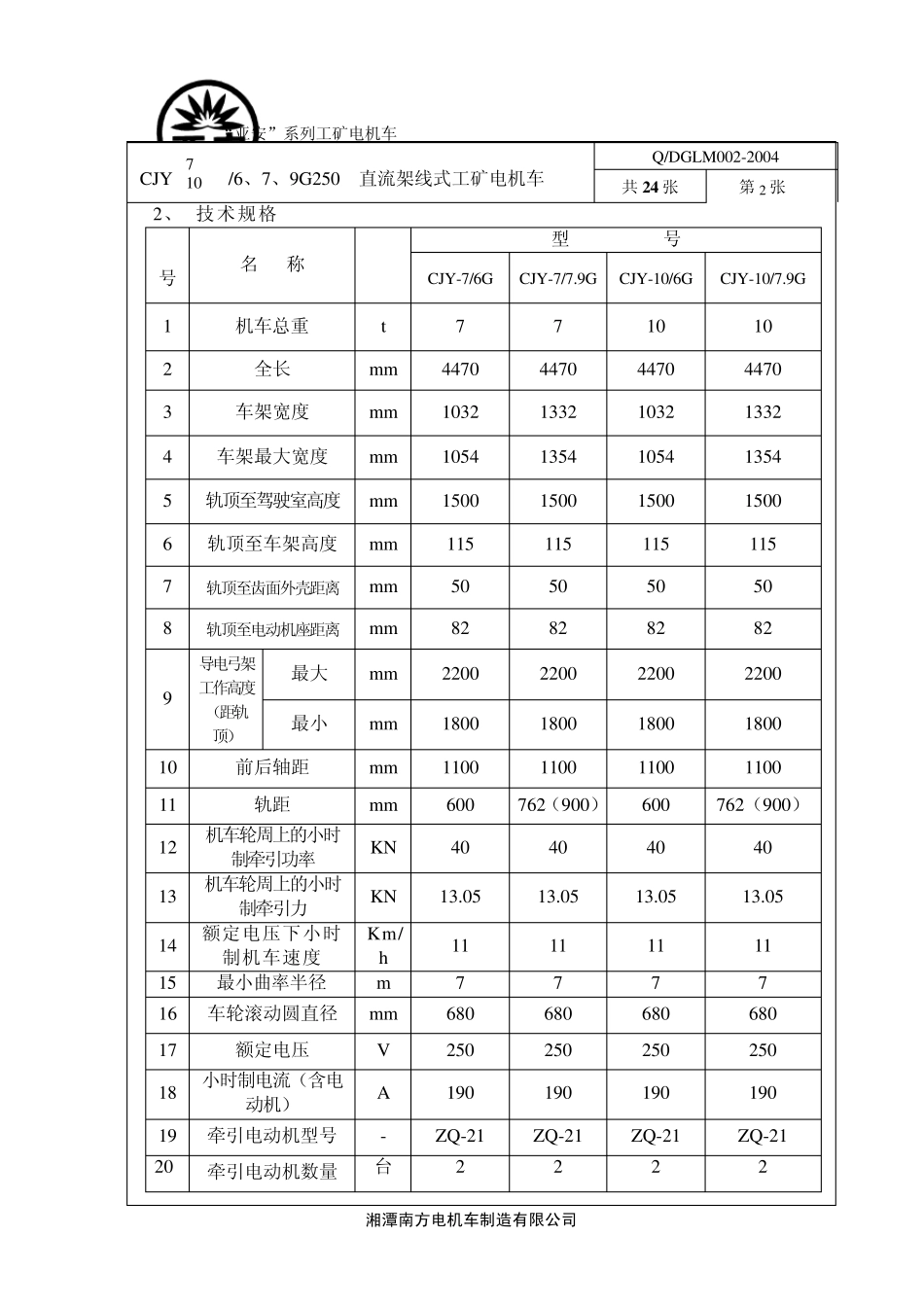

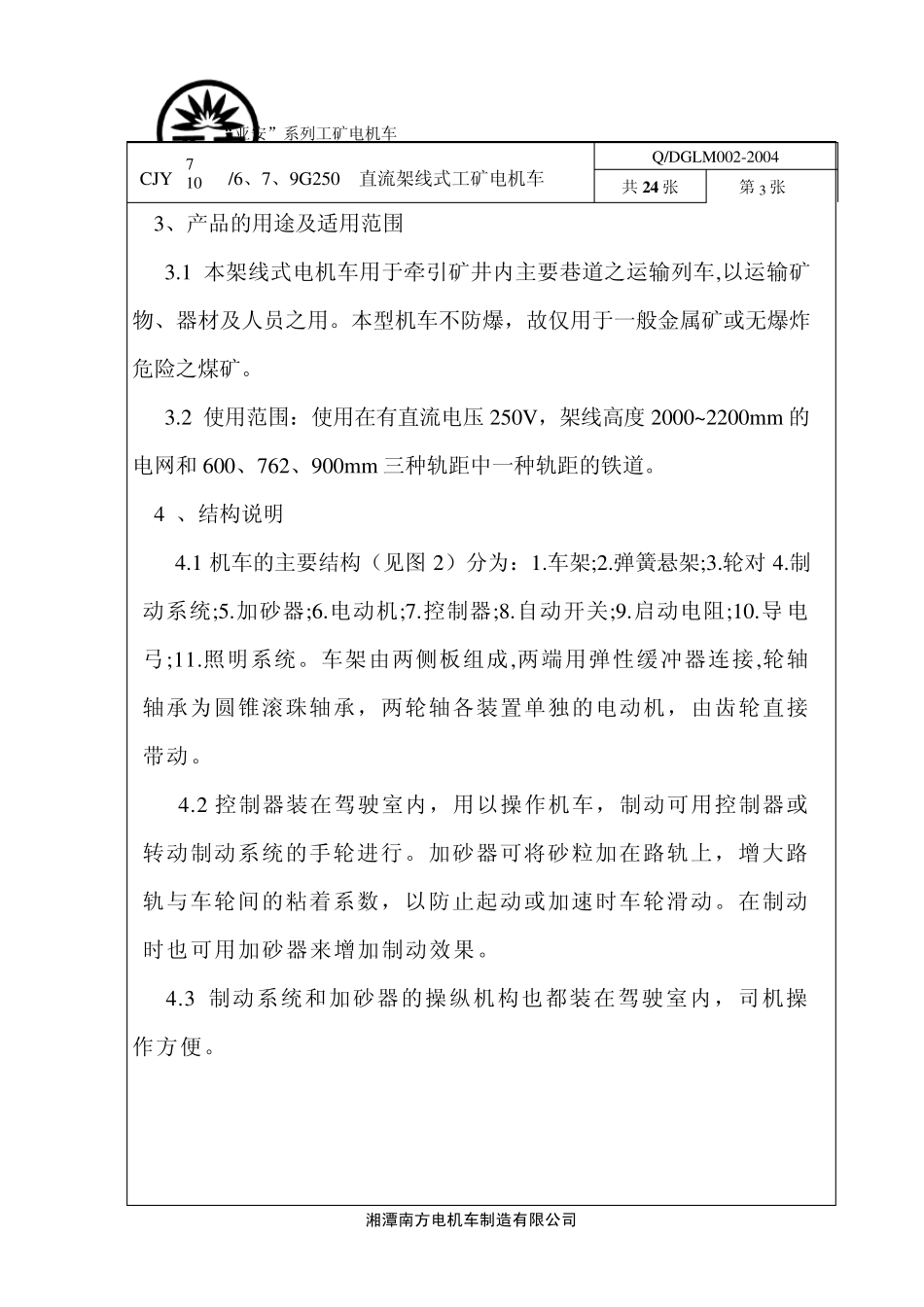

CJY /6、7、9G250 直流架线式工矿电机车 “亚安”系列工矿电机车 湘潭南方电机车制造有限公司 Q/DGLM002-2004 共 2 4 张 第 1 张 7 10 1、电机车型号及外形尺寸 电机车型号及外形尺寸见表 1 和图 1 表 1：电机车型号及外形尺寸 单位：mm CJY 7/6G 250 CJY 7/7、9 G 250 CJY 10/6G 250 CJY 10/7、9 G 250 A 1500 1500 1500 1500 B 1032 1332 1032 1332 C 1054 1354 1054 1354 K 600 762/900 600 762/900 L 4470 4470 4470 4470 图 1：7t、10t电机车外形图 CJY /6、7、9G250 直流架线式工矿电机车 “亚安”系列工矿电机车 湘潭南方电机车制造有限公司 Q/DGLM002-2004 共 2 4 张 第 2 张 7 10 2、 技术规格 项 号 名 称 单 位 型 号 CJY-7/6G CJY-7/7.9G CJY-10/6G CJY-10/7.9G 1 机车总重 t 7 7 10 10 2 全长 mm 4470 4470 4470 4470 3 车架宽度 mm 1032 1332 1032 1332 4 车架最大宽度 mm 1054 1354 1054 1354 5 轨顶至驾驶室高度 mm 1500 1500 1500 1500 6 轨顶至车架高度 mm 115 115 115 115 7 轨顶至齿面外壳距离 mm 50 50 50 50 8 轨顶至电动机座距离 mm 82 82 82 82 9 导电弓架 工作高度（距轨顶） 最大 mm 2200 2200 2200 2200 最小 mm 1800 1800 1800 1800 10 前后轴距 mm 1100 1100 1100 1100 11 轨距 mm 600 762（900） 600 762（900） 12 机车轮周上的小时制牵引功率 KN 40 40 40 40 13 机车轮周上的小时制牵引力 KN 13.05 13.05 13.05 13.05 14 额定电压下小时制机车速度 Km/h 11 11 11 11 15 最小曲率半径 m 7 7 7 7 16 车轮滚动圆直径 mm 680 680 680 680 17 额定电压 V 250 250 250 250 18 小时制电流（含电动机） A 190 190 190 190 19 牵引电动机型号 - ZQ-21 ZQ-21 ZQ-21 ZQ-21 20 牵引电动机数量 台 2 2 2 2 CJY /6、7、9G250 直流架线式工矿电机车 “亚安”系列工矿电机车 湘潭南方电机车制造有限公司 Q/DGLM002-2004 共 2 4 张 第 3 张 7 10 3、产品的用途及适用范围 3.1 本架线式电机车用于牵引矿井内主要巷道之运输列车,以运输矿物、器材及人员之用。本型机车不防爆，故仅用于一般金属矿或无爆炸危险之煤矿。 3.2 使用范围：使用在有直流电压 25...
