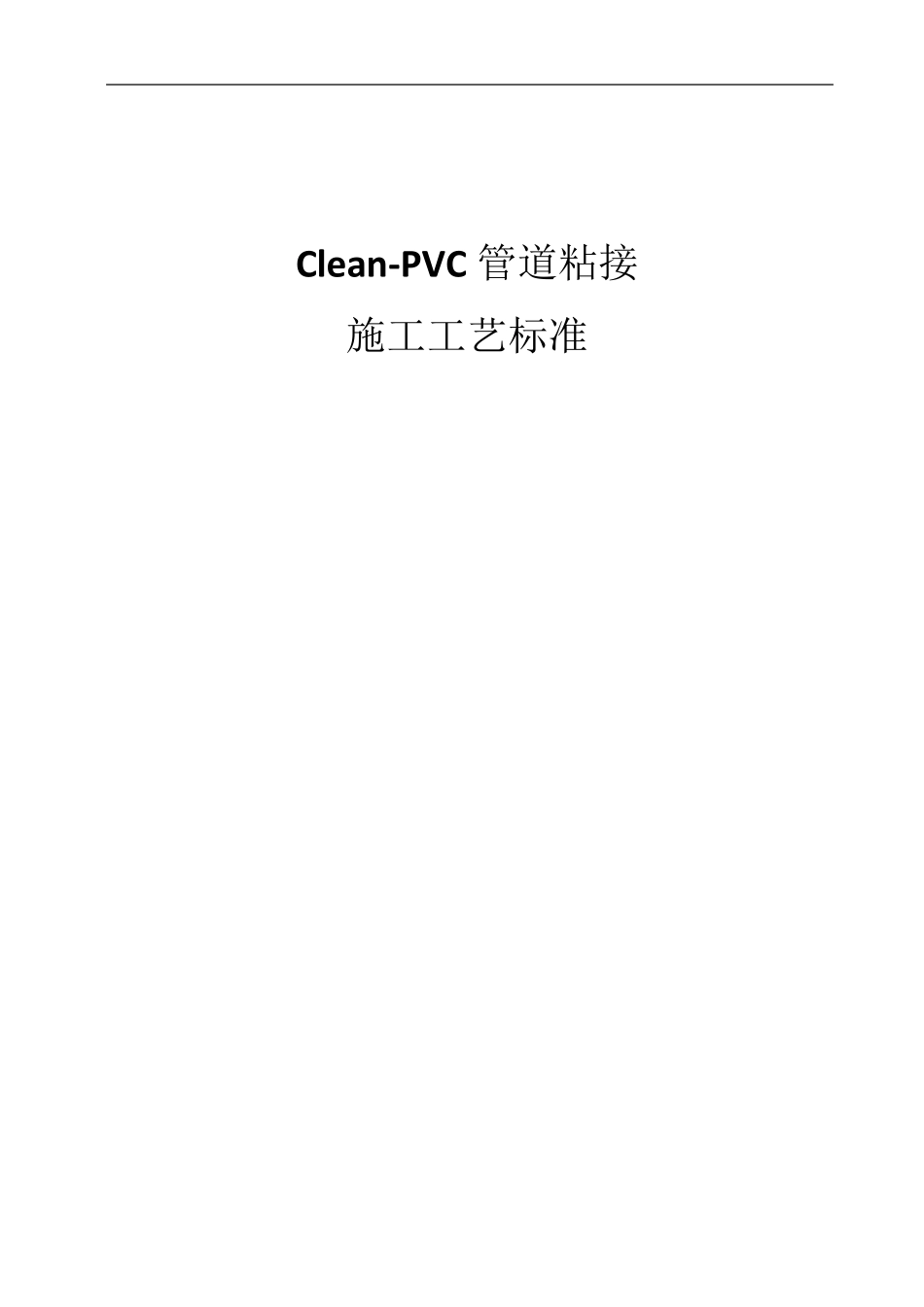

CleanPVC管道粘接施工工艺标准

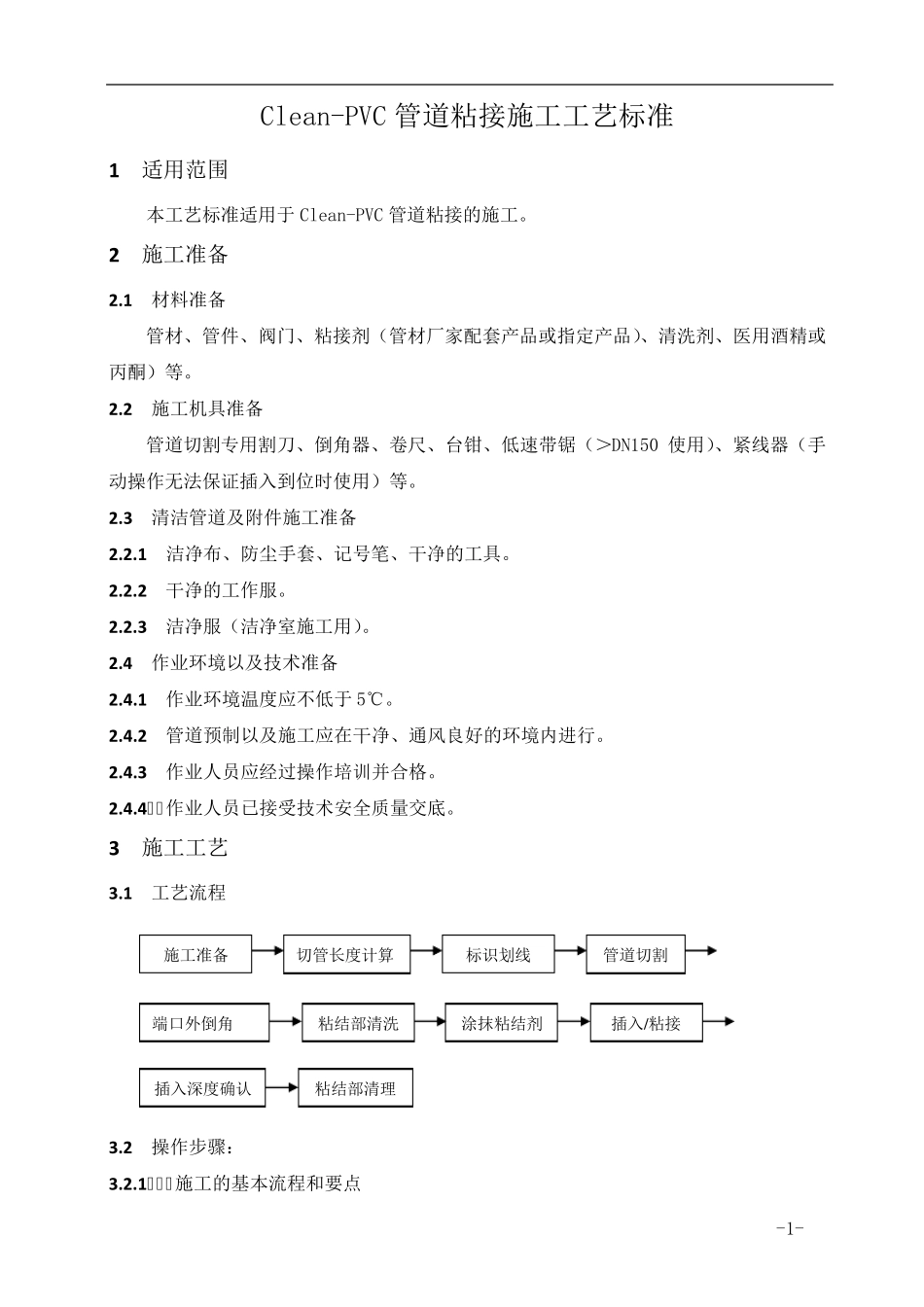

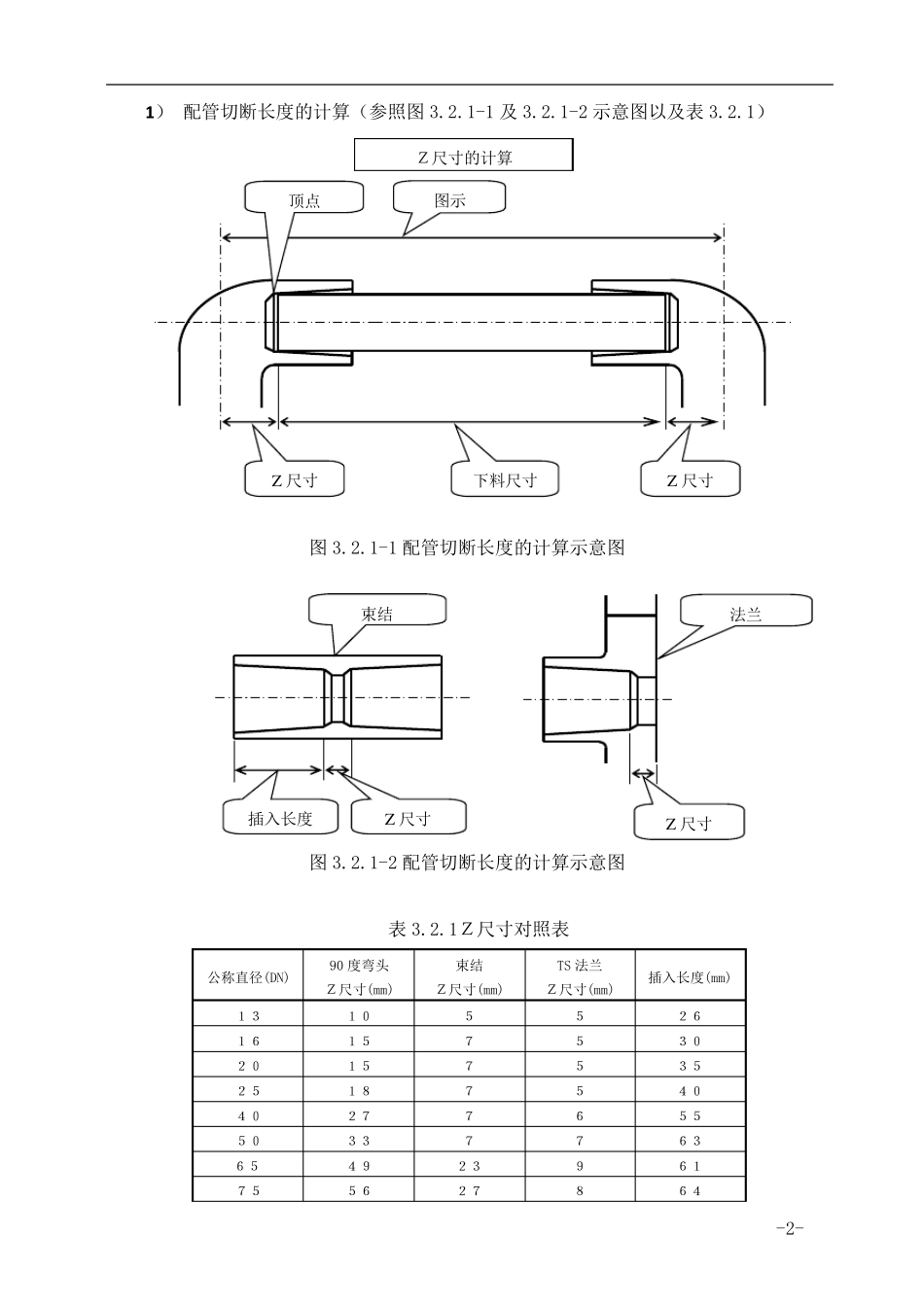

Clean -PVC 管道粘接 施工工艺标准 -1- Clean-PVC 管道粘接施工工艺标准 1 适用范围 本工艺标准适用于Clean-PVC 管道粘接的施工。 2 施工准备 2.1 材料准备 管材、管件、阀门、粘接剂（管材厂家配套产品或指定产品）、清洗剂、医用酒精或丙酮）等。 2.2 施工机具准备 管道切割专用割刀、倒角器、卷尺、台钳、低速带锯（＞DN150 使用）、紧线器（手动操作无法保证插入到位时使用）等。 2.3 清洁管道及附件施工准备 2.2.1 洁净布、防尘手套、记号笔、干净的工具。 2.2.2 干净的工作服。 2.2.3 洁净服（洁净室施工用）。 2.4 作业环境以及技术准备 2.4.1 作业环境温度应不低于5℃。 2.4.2 管道预制以及施工应在干净、通风良好的环境内进行。 2.4.3 作业人员应经过操作培训并合格。 2.4.4 作业人员已接受技术安全质量交底。 3 施工工艺 3.1 工艺流程 3.2 操作步骤： 3.2.1 施工的基本流程和要点 施工准备 切管长度计算 管道切割 标识划线 端口外倒角 粘结部清洗 涂抹粘结剂 插入/粘接 插入深度确认 粘结部清理 -2- 1 ） 配管切断长度的计算（参照图3.2.1-1 及3.2.1-2 示意图以及表3.2.1） 图3.2.1-1 配管切断长度的计算示意图 图3.2.1-2 配管切断长度的计算示意图 表3.2.1Ｚ尺寸对照表 公称直径(DN) 90 度弯头 Ｚ尺寸(mm) 束结 Ｚ尺寸(mm) TS 法兰 Ｚ尺寸(mm) 插入长度(mm) １３ １０ ５ ５ ２６ １６ １５ ７ ５ ３０ ２０ １５ ７ ５ ３５ ２５ １８ ７ ５ ４０ ４０ ２７ ７ ６ ５５ ５０ ３３ ７ ７ ６３ ６５ ４９ ２３ ９ ６１ ７５ ５６ ２７ ８ ６４ Ｚ尺寸的计算 图示 下料尺寸 Z 尺寸 Z 尺寸 顶点 Z 尺寸 法兰 Z 尺寸 束结 插入长度 -3- １００ ６６ ３２ ６ ８４ １２５ ８３ ２４ １０ １０４ １５０ ９８ ３６ １０ １３２ 注：本表数据仅供参考，具体尺寸需参考实际使用产品技术标准。 2）标识划线 标识划线应划两道线：标线及确认线。 标线为插入长度的标识线；确认线为管道插入后,确认此次粘接是否合格的确认线。参照下图3.2.1-3。 图3.2.1-3 标识划线 3）管道切割 Clean-PVC 管道的切割:应采用专用的PVC 割刀或低速的带锯。当管径≤DN150 时，采用专用PVC 割刀，当管径＞DN150 时，采用低速的带锯。切割后断面要与轴线垂直（参照下图3.2.1-4）。 图3.2.1-4 管...
