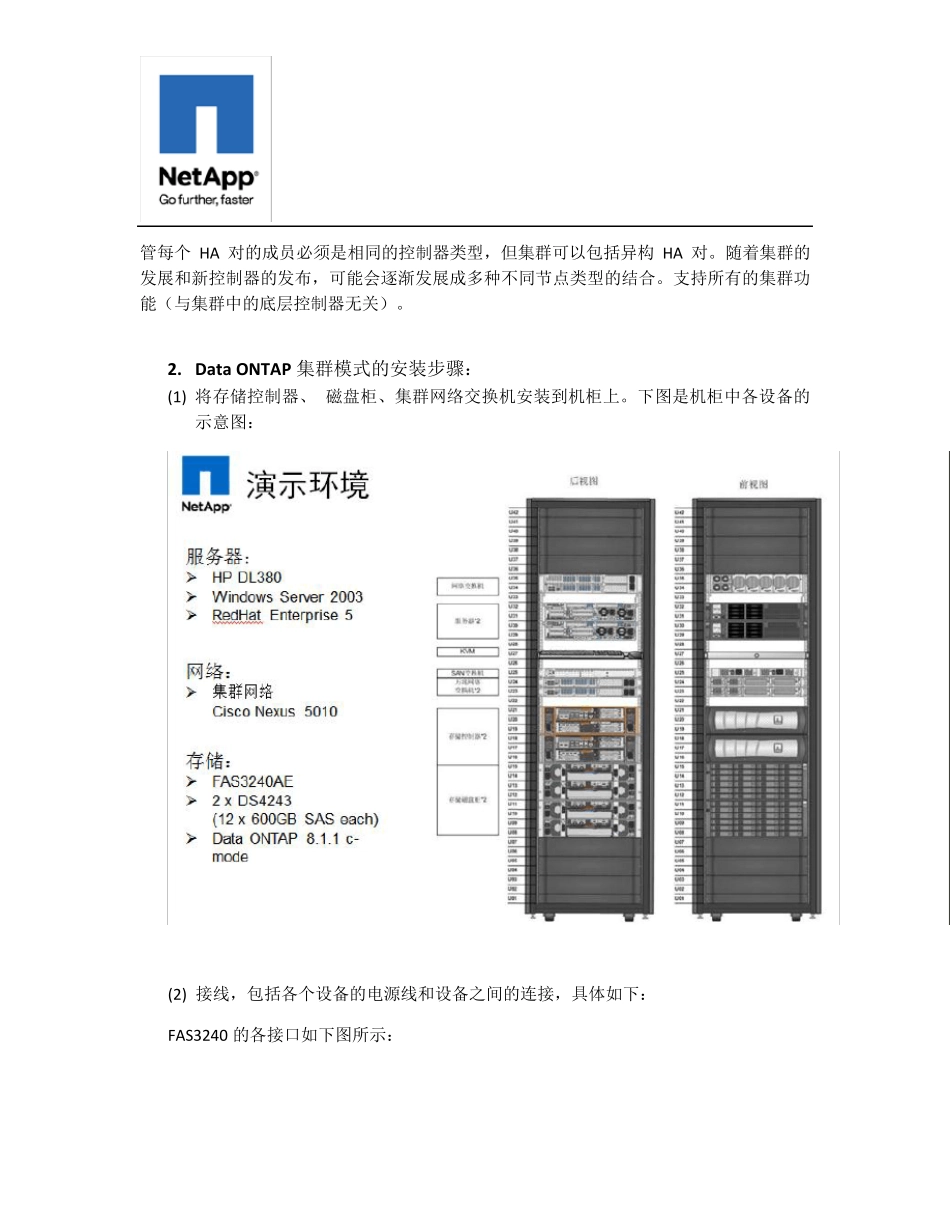

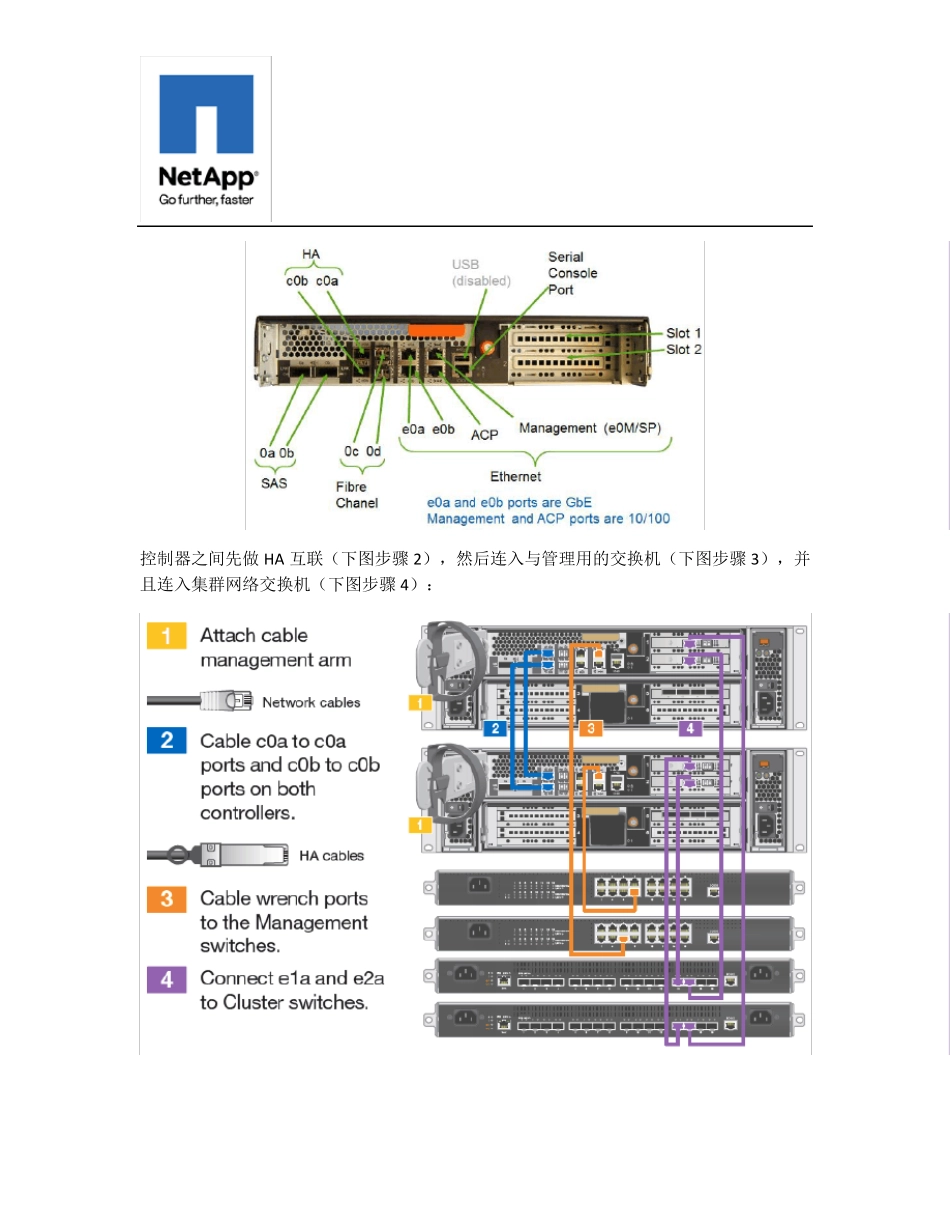

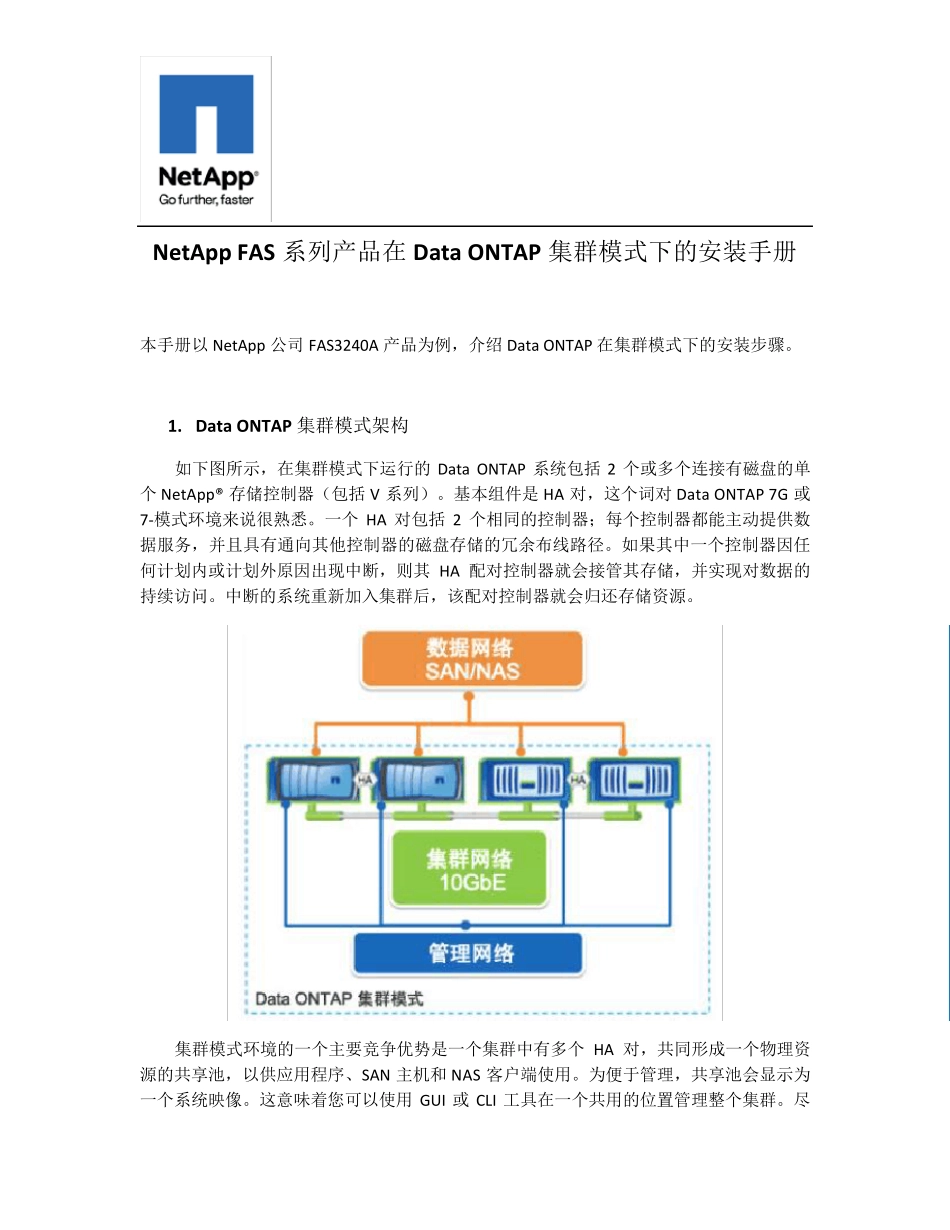

NetApp FAS 系列产品在 Data ONTAP 集群模式下的安装手册 本手册以 NetApp 公司 FAS3240A 产品为例，介绍 Data ONTAP 在集群模式下的安装步骤。 1. Data ONTAP 集群模式架构 如下图所示，在集群模式下运行的 Data ONTAP 系统包括 2 个或多个连接有磁盘的单个 NetApp® 存储控制器（包括 V 系列）。基本组件是 HA 对，这个词对 Data ONTAP 7G 或 7-模式环境来说很熟悉。一个 HA 对包括 2 个相同的控制器；每个控制器都能主动提供数据服务，并且具有通向其他控制器的磁盘存储的冗余布线路径。如果其中一个控制器因任何计划内或计划外原因出现中断，则其 HA 配对控制器就会接管其存储，并实现对数据的持续访问。中断的系统重新加入集群后，该配对控制器就会归还存储资源。 集群模式环境的一个主要竞争优势是一个集群中有多个 HA 对，共同形成一个物理资源的共享池，以供应用程序、SAN 主机和 NAS 客户端使用。为便于管理，共享池会显示为一个系统映像。这意味着您可以使用 GUI 或 CLI 工具在一个共用的位置管理整个集群。尽 管每个 HA 对的成员必须是相同的控制器类型，但集群可以包括异构 HA 对。随着集群的发展和新控制器的发布，可能会逐渐发展成多种不同节点类型的结合。支持所有的集群功能（与集群中的底层控制器无关）。 2. Data ONTAP 集群模式的安装步骤： (1) 将存储控制器、 磁盘柜、集群网络交换机安装到机柜上。下图是机柜中各设备的示意图： (2) 接线，包括各个设备的电源线和设备之间的连接，具体如下： FAS3240 的各接口如下图所示： 控制器之间先做HA 互联（下图步骤 2），然后连入与管理用的交换机（下图步骤 3），并且连入集群网络交换机（下图步骤 4）： 本次演示环境中使用的集群网络交换机为思科Nexus 5010, 两台交换机之间的互联如下： 控制器与后端磁盘柜的连接如下（图中6 个磁盘柜被连接为2 个 Stack）： (3) 连线完毕后可以加电，加电顺序为先Power ON 磁盘柜，再Power ON 控制器。 (4) 对 FAS3240 的初始化设置是通过计算机串口进行的，将串口连入一台控制器的串行端口（端口旁标有 IOIO）： 串口的另一端接自己的计算机，可以在计算机上安装一个 Putty 软件进行串口的接入管理： (5) 打开Putty，对控制器进行设置： 在启动的时候按[Ctrl+C]可以进入固件设置状态，格式化所有硬盘，正常情况下，启动后会出现集群的设置向...
