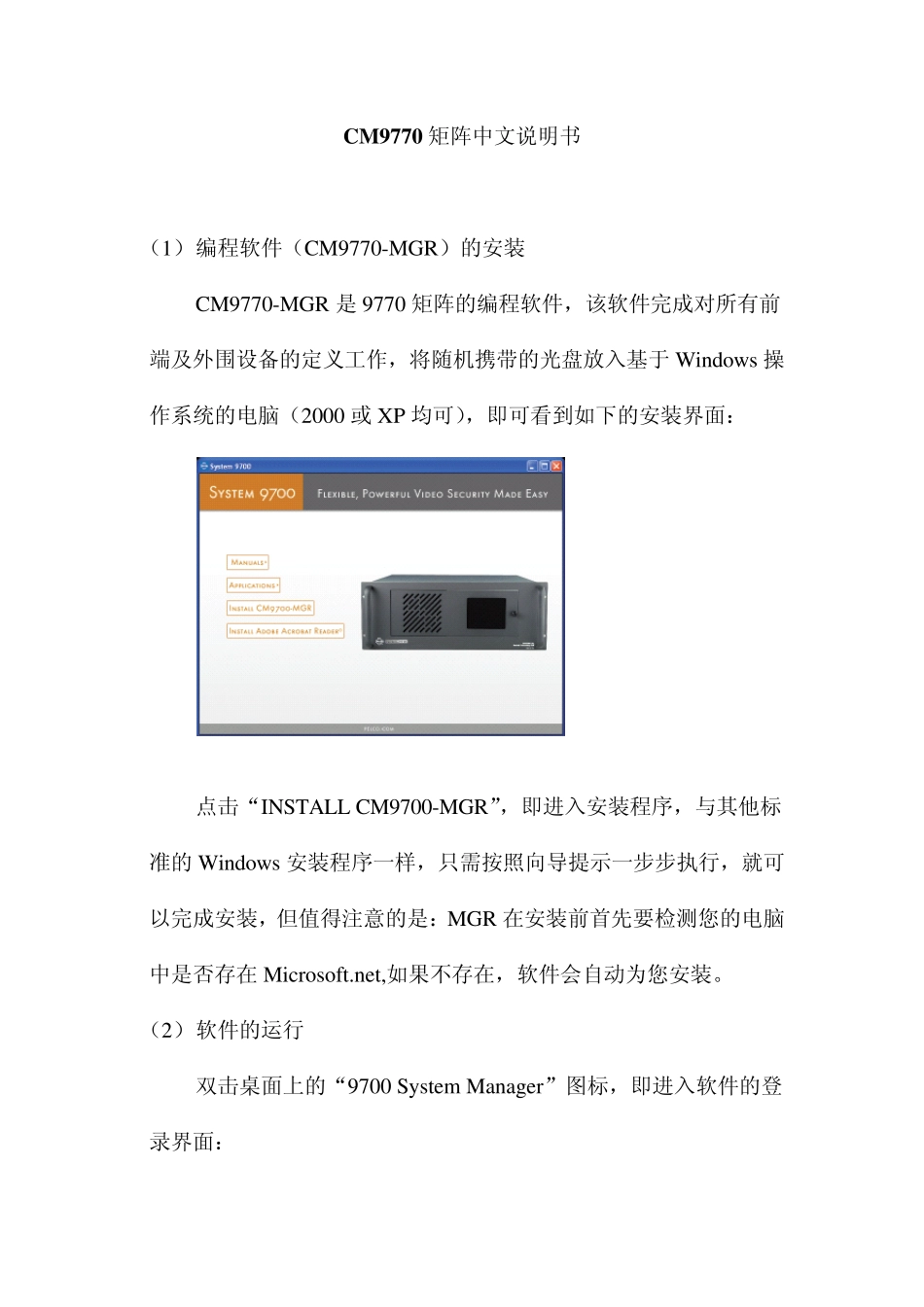

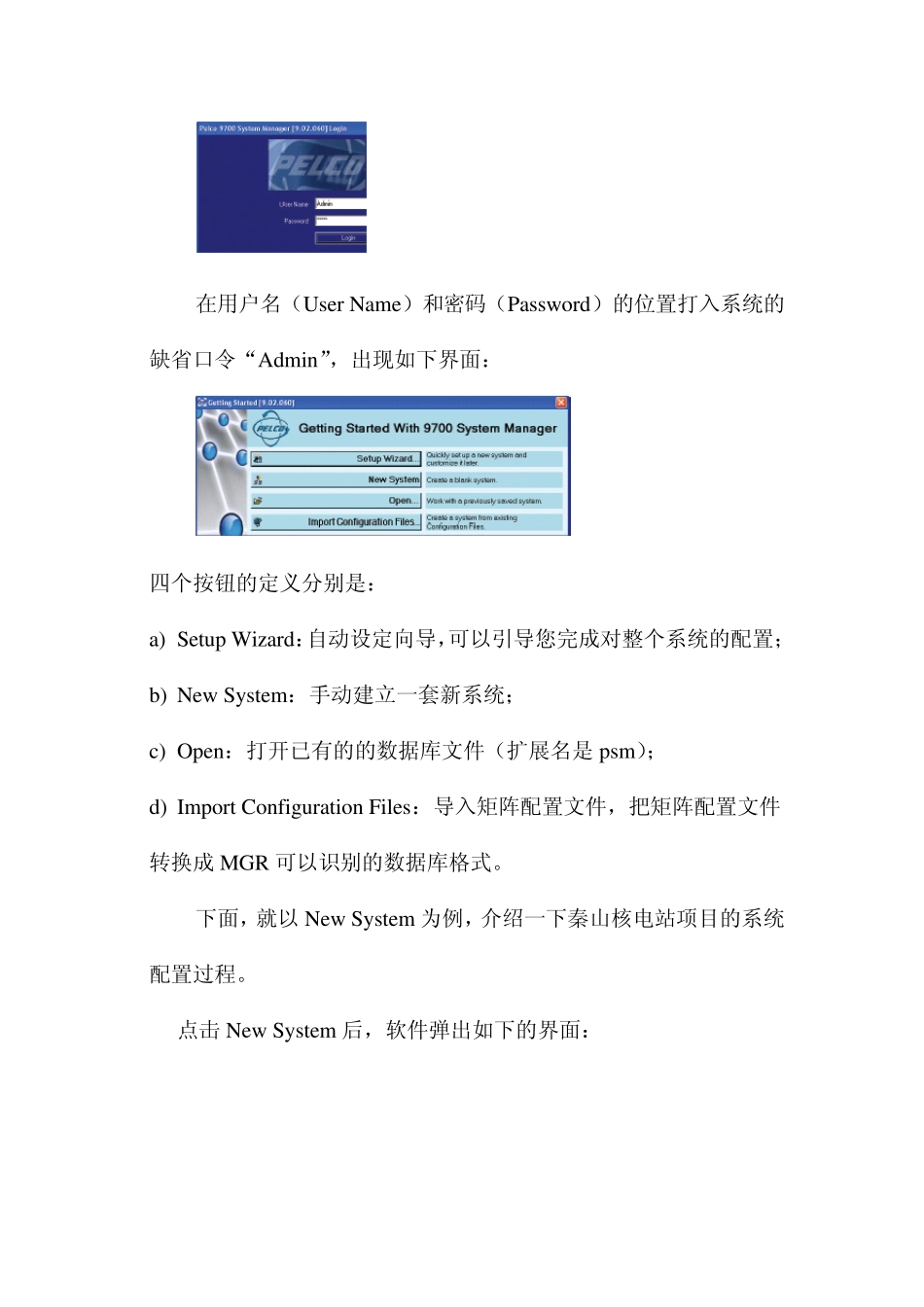

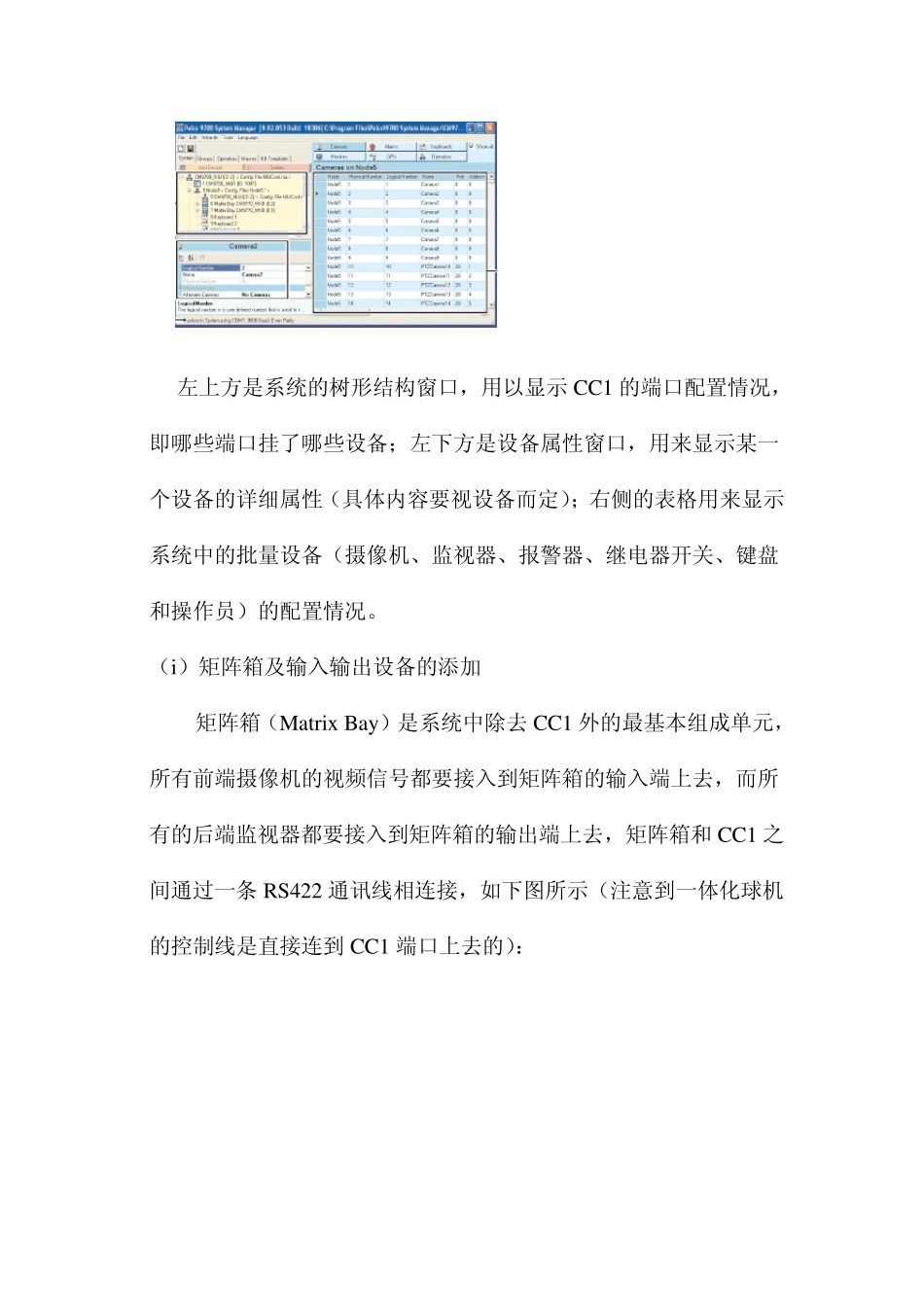

CM 9770 矩阵中文说明书 (1) 编程软件(CM9770-MGR)的安装 CM9770-MGR 是9770 矩阵的编程软件,该软件完成对所有前端及外围设备的定义工作,将随机携带的光盘放入基于Windows 操作系统的电脑(2000 或XP 均可),即可看到如下的安装界面: 点击“INSTALL CM9700-MGR”,即进入安装程序,与其他标准的Windows 安装程序一样,只需按照向导提示一步步执行,就可以完成安装,但值得注意的是:MGR 在安装前首先要检测您的电脑中是否存在 Microsoft.net,如果不存在,软件会自动为您安装。 (2) 软件的运行 双击桌面上的“9700 System Manager”图标,即进入软件的登录界面: 在用户名(User Name)和密码(Password)的位置打入系统的缺省口令“Admin”,出现如下界面: 四个按钮的定义分别是: a) Setup Wizard:自动设定向导,可以引导您完成对整个系统的配置; b) New System:手动建立一套新系统; c) Open:打开已有的的数据库文件(扩展名是 psm); d) Import Configuration Files:导入矩阵配置文件,把矩阵配置文件转换成 MGR 可以识别的数据库格式。 下面,就以 New System 为例,介绍一下秦山核电站项目的系统配置过程。 点击 New System 后,软件弹出如下的界面: 左上方是系统的树形结构窗口,用以显示CC1 的端口配置情况,即哪些端口挂了哪些设备;左下方是设备属性窗口,用来显示某一个设备的详细属性(具体内容要视设备而定);右侧的表格用来显示系统中的批量设备(摄像机、监视器、报警器、继电器开关、键盘和操作员)的配置情况。 (i)矩阵箱及输入输出设备的添加 矩阵箱(Matrix Bay )是系统中除去 CC1 外的最基本组成单元,所有前端摄像机的视频信号都要接入到矩阵箱的输入端上去,而所有的后端监视器都要接入到矩阵箱的输出端上去,矩阵箱和 CC1 之间通过一条 RS422 通讯线相连接,如下图所示(注意到一体化球机的控制线是直接连到 CC1 端口上去的): 连接好矩阵箱以后,就要把连接及配置情况通知MGR 了,点击树形结构窗口上方的“AddDev ice”(增加设备)按钮,出现如下的窗口: 第一项是用来选择所添加的设备隶属于哪个节点,对于我们这个项目而言,因为不存在多个矩阵之间的联网问题,所以只有一个节点,这个节点被系统自动命名成“No de1”,实际上,从下拉框中也看不到其他选择。 第二项用来选择所要添加的设备类型,在这里,我们要告诉系统所要...
