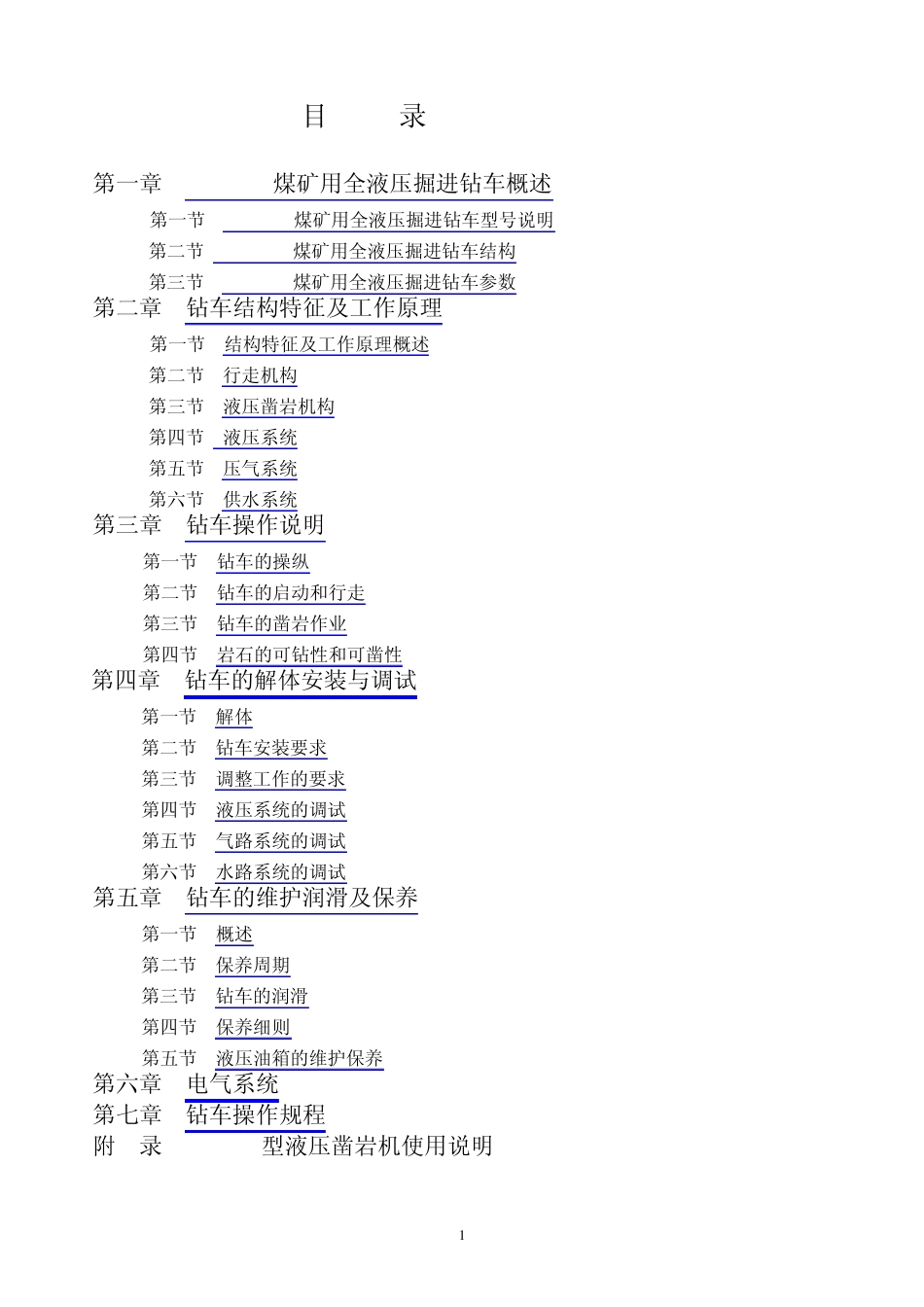

1 目 录 第一章 CMJ17HT煤矿用全液压掘进钻车概述 第一节 CMJ17HT煤矿用全液压掘进钻车型号说明 第二节 CMJ17HT煤矿用全液压掘进钻车结构 第三节 CMJ17HT煤矿用全液压掘进钻车参数 第二章 钻车结构特征及工作原理 第一节 结构特征及工作原理概述 第二节 行走机构 第三节 液压凿岩机构 第四节 液压系统 第五节 压气系统 第六节 供水系统 第三章 钻车操作说明 第一节 钻车的操纵 第二节 钻车的启动和行走 第三节 钻车的凿岩作业 第四节 岩石的可钻性和可凿性 第四章 钻车的解体安装与调试 第一节 解体 第二节 钻车安装要求 第三节 调整工作的要求 第四节 液压系统的调试 第五节 气路系统的调试 第六节 水路系统的调试 第五章 钻车的维护润滑及保养 第一节 概述 第二节 保养周期 第三节 钻车的润滑 第四节 保养细则 第五节 液压油箱的维护保养 第六章 电气系统 第七章 钻车操作规程 附 录 HYD200型液压凿岩机使用说明 2 安全警示标志 危险： 1、钻车行走时，电缆必须有专人负责拖拉，防止压坏，造成事故。 2、调整履带涨紧机构时，千万不能拧下单向阀，以防弹出伤人。 3、维修时，必须先切断电源，才能打开箱盖进行维修工作，否则将造成人身伤害。 警告： 1 、更换损坏的零件时， a、电气、电缆等安标件不能随意更换，需更换有安标证书的产品。 b、压凿岩机也属安标件，需有检验证书方能使用。 c、液压胶管也不能随意更换，需更换有安标证书的产品。 2 、可靠组件和本质安全控制回路的元件不得改变其规格、型号和性能参数。 注意： 1、钻车在操作各动作前，先将支腿支撑起，稳定后再操纵其他动作。 2、点动起动电机，查看主泵运转方向是否正确，（看电机标志和主油泵外壳标记方向是否一致）严禁电机不按方向运转，损坏油泵； 3、维修开关箱时，保护好各隔爆面，不得有影响防爆性能的划痕、碰伤，如有锈蚀，应清洗干净并涂204-1 防锈油。 4、电动机工作时，突然停机，而工作照明灯正常照明，说明电机过载，自动停机，热继电器起到了保护作用，必须停机5 分钟后才可启动电机。若再次自动停机则应检查其故障原因。 5、在凿岩时应先打开节门手柄，供水冲洗炮孔。 6、钻臂的转动臂左右旋转不能大于180°，否则会绞坏胶管和接头。 3 第一章 CMJ17HT煤矿用全液压掘进钻车概述 CMJ17HT煤矿用全液压掘进钻车是张家口宣化华泰矿冶机械有限公司在吸收国内外同类...
