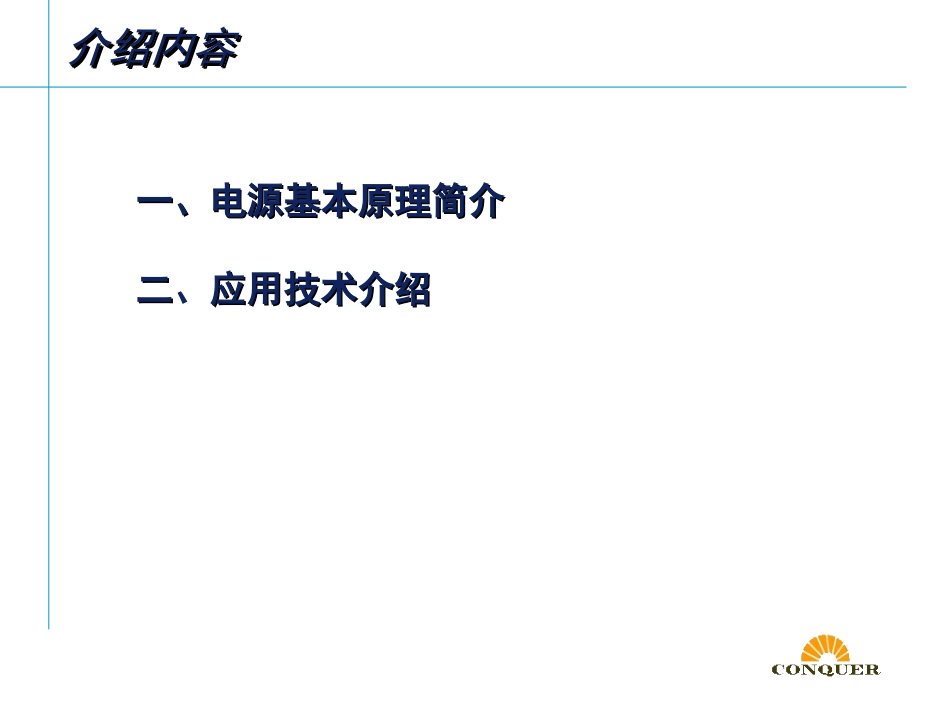

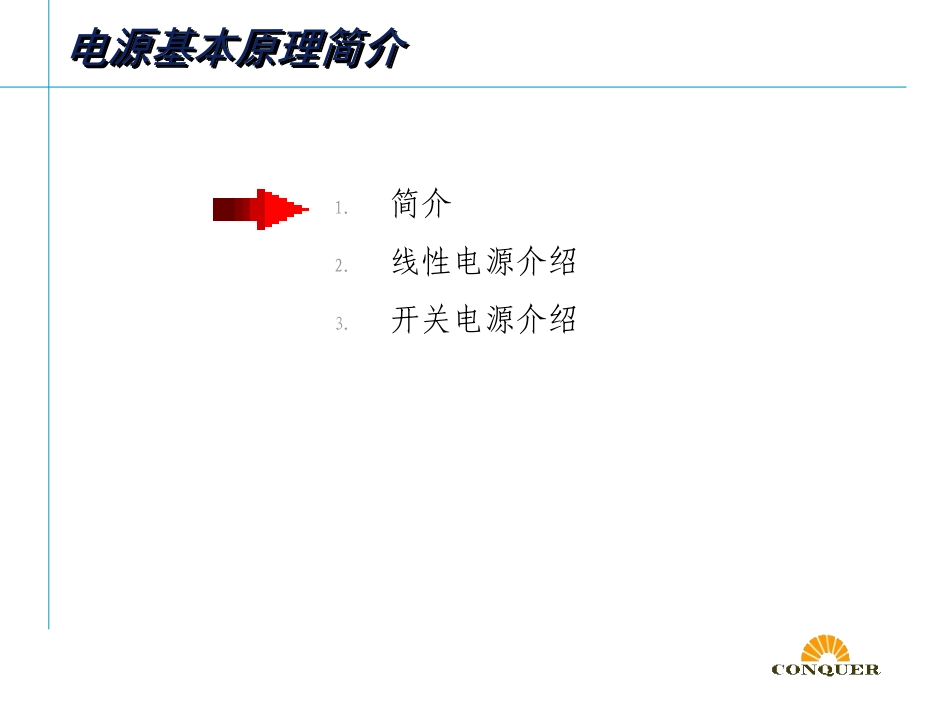

电源基础知识电源基础知识VitoDeng一、电源基本原理简介一、电源基本原理简介二二、应用技术介绍应用技术介绍介绍内容介绍内容介绍内容介绍内容电源基本原理简介电源基本原理简介电源基本原理简介电源基本原理简介1.简介2.线性电源介绍3.开关电源介绍简介简介简介简介1.电源的重要性a.广义上来讲，目前任何一个电子设备都需要一个直流电源来供电b.这个直流电源可以是电池或是一个电源（PowerSupply）；c.我们把电源比做电脑的心脏，并不夸张。心脏出了问题会使整机瘫痪或造成局部的毁损（如CPU，主板，GPU等）.2.电源的分类a.AC/DCb.DC/DCc.DC/AC简介简介-(-(Cont’)Cont’)简介简介-(-(Cont’)Cont’)3.开关电源的历史–从开关电源发展史来讲，如今已经走到第五代。–第一代是70年初，那时候从线性电源开始走向开关电源；–第二代是1976开始取得UL安规认证；–第三代从80年代中期开始，开关电源走向全球通用，因此电源的开发就不能局限在北美或者日–本市场，输入电压要考虑85~265V范围内，同时欧规和其他安规都要考虑进来；–第四代在90年中期，欧盟要求EMC(电磁兼容)，包括PFC方面的高次谐波要求；–现在进入了第五代，2006年7月，欧盟将强制执行RoHS条例，以限制有毒物质的使用。4.电源的两种实现方法常规的线性电源：•有一个工频的功率变压器；•由整流电路、滤波电路、线性稳压电路等组成；•特点是：效率低（40~55%），输出纹波和噪声低；输出的负载调整率和源调整率好等；开关电源：•无工频变压器；•由工频电压整流电路、电容、DC/DC变换器、滤波电路等组成；•越来越多地被应用，特点：效率高（70~90%），体积小等；简介–简介–((Cont’)Cont’)简介–简介–((Cont’)Cont’)5.AC/DC与DC/DC电源的比较–不同点•AC/DC电源的输入电压为交流；•DC/DC电源的输入电压为直流，可以是电池或另外一个输出为直流的电源；–相同点•输出电压都是经过精密调整的直流电压；•采用的电压变换技术基本都是PWM（脉宽调制）技术；•都可以根据客户的需求，提供原副边的高频隔离等；开关电源基本原理简介开关电源基本原理简介开关电源基本原理简介开关电源基本原理简介1.简介2.线性电源介绍3.开关电源介绍线性电源介绍线性电源介绍线性电源介绍线性电源介绍1.线性电源的一般定义通常，一个可以将交流输入电压转换成为所需要的直流输出电压的电源应该具有如下的功能–电压变换功能：将交流的输入电压转换为所需要的直流电压；–整流变换：将AC输入电压变换成为直流输出电压；–滤波：平滑整流输出中所含有的纹波电压；–调整：实现在输入电压变化、负载变化以及温度变化时，维持输出恒定的功能；–隔离：电源中原边和副边在电气上的隔离；线性电源介绍线性电源介绍线性电源介绍线性电源介绍2.理想电源的特性–输出电压不随输入电压、输出负载、温度以及时间变化，维持恒定；–输出阻抗为零；–100%的转换效率；–纯直流输出，无纹波电压，无开关噪声等；线性电源介绍线性电源介绍线性电源介绍线性电源介绍3.实际电源的特性虽然，电源经过控制电路的控制，但实际上，输出电压是随着输入电压、输出负载、工作温度的变化等变化的；这些变化量是可以测量的，如：负载调整率，源调整率，温度变化率等；VoutIoutVouttIdealSupplyRealSupplyoutVoutoutVVgulationloadReP-PRipple线性电源介绍线性电源介绍线性电源介绍线性电源介绍4.线性电源工作原理框图–线性电源=50Hz变压器+整流器+LC滤波+线性稳压电路+LC滤波TransformerRectifierFilterLinearRegulatorFilterVacVoVac/NVac:110Vor220VVoRegulatorViViNpNsN=Np/Ns线性电源介绍线性电源介绍线性电源介绍线性电源介绍5.典型的线性电源电路RLVgVoR1SCprotectionR2VROVprotection)(212RRRVVRo开关电源基本原理简介开关电源基本原理简介开关电源基本原理简介开关电源基本原理简介1.简介2.线性电源介绍3.开关电源介绍开关电源介绍开关电源介绍开关电源介绍开关电源介绍1.开关电源与线性电源的优缺点比较内容电源优点缺点线性电源电路简单体积大、重量大输出纹波和噪声小效率低源调整率和负载调整率高功率密度低动态响应速度快开关电...
