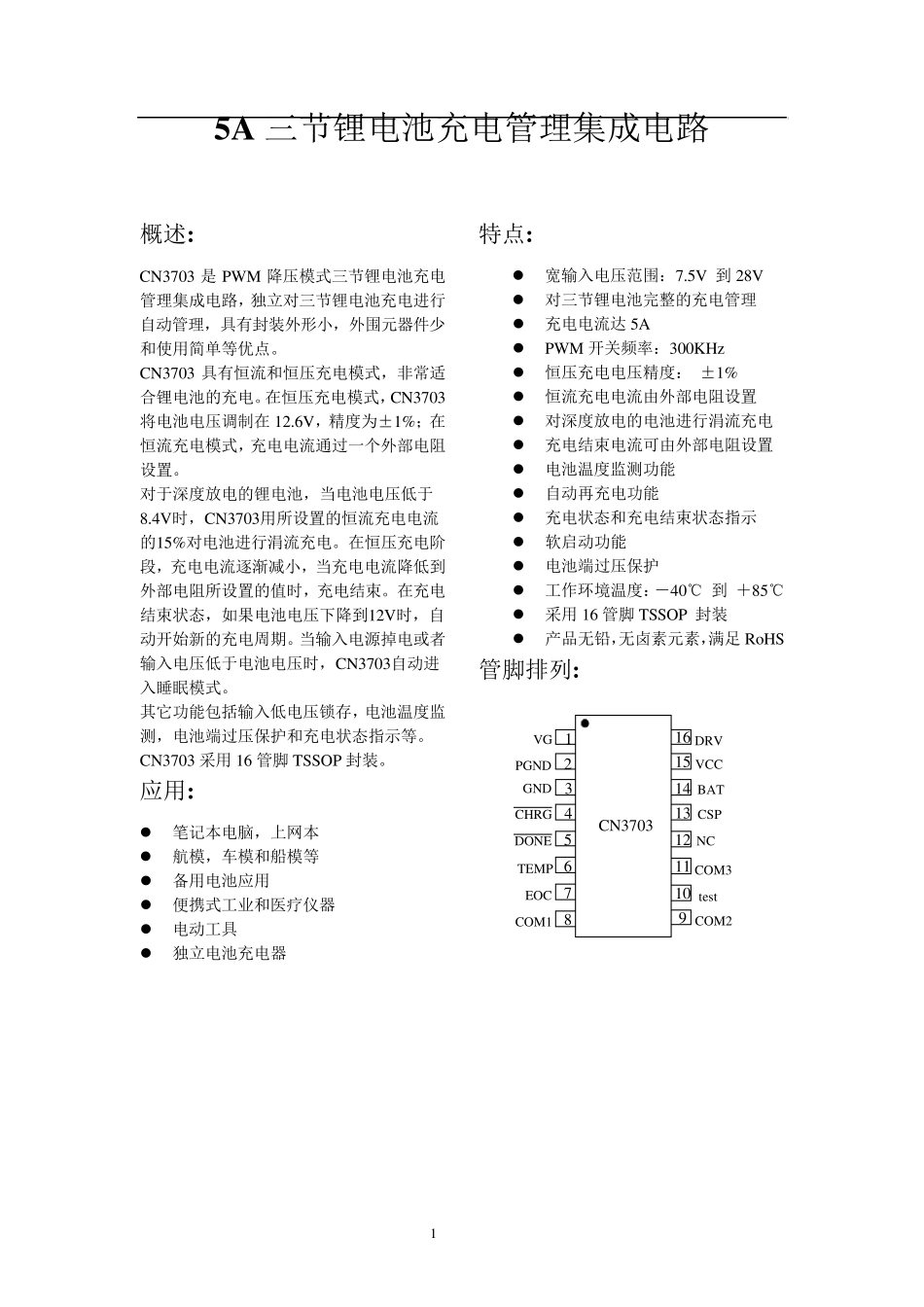

CN3703_第1页
1/11
CN3703_第2页
2/11
CN3703_第3页
3/11
1 5A 三节锂电池充电管理集成电路 概述: CN3703 是 PWM 降压模式三节锂电池充电管理集成电路,独立对三节锂电池充电进行自动管理,具有封装外形小,外围元器件少和使用简单等优点。 CN3703 具有恒流和恒压充电模式,非常适合锂电池的充电。在恒压充电模式,CN3703将电池电压调制在 12.6V,精度为± 1%;在恒流充电模式,充电电流通过一个外部电阻设置。 对于深度放电的锂电池,当电池电压低于8.4V时,CN3703用所设置的恒流充电电流的15%对电池进行涓流充电。在恒压充电阶段,充电电流逐渐减小,当充电电流降低到外部电阻所设置的值时,充电结束。在充电结束状态,如果电池电压下降到12V时,自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时,CN3703自动进入睡眠模式。 其它功能包括输入低电压锁存,电池温度监测,电池端过压保护和充电状态指示等。 CN3703 采用 16 管脚 TSSOP 封装。 应用:  笔记本电脑,上网本  航模,车模和船模等  备用电池应用  便携式工业和医疗仪器  电动工具  独立电池充电器 特点:  宽输入电压范围:7.5V 到 28V  对三节锂电池完整的充电管理  充电电流达5A  PWM 开关频率:300KHz  恒压充电电压精度: ± 1%  恒流充电电流由外部电阻设置  对深度放电的电池进行涓流充电  充电结束电流可由外部电阻设置  电池温度监测功能  自动再充电功能  充电状态和充电结束状态指示  软启动功能  电池端过压保护  工作环境温度:-40℃ 到 +85℃  采用 16 管脚 TSSOP 封装  产品无铅,无卤素元素,满足 RoHS 管脚排列: PGNDVGGNDBATVCCCN37031234DRV5TEMP 6EOC 7COM1 8910111213141516CHRGDONECOM2COM3NCtestCSP CN3703 2 典型应用电路: C N 3703VCCDRVCSPCOM2COM1CHRGDONETEMPGND PGNDEOCLRCSC6BATBATVGCOM31161523456789111413NC 12test 10D1D2M1C1D3D4C2100nFC3470pFC4220nFC5100nFR1R2NTCR3R4120R5输入电源图1 典型应用电路 订购信息: 型号 工作温度 恒压充电电压 CN3703 -40℃ 到 +85℃ 12.6V(三节锂电池) C N 3703 3 管脚描述: 管脚序号 名称 说明 1 VG 内部电压调制器输出。为内部驱动电路提供电源。在 VG 管脚和VCC 管脚之间接一个 100nF 的电容。 2 PGND 功率地 3 GND 模拟地 4 CHRG 漏极开路输出端。在充电状态,内部晶...
