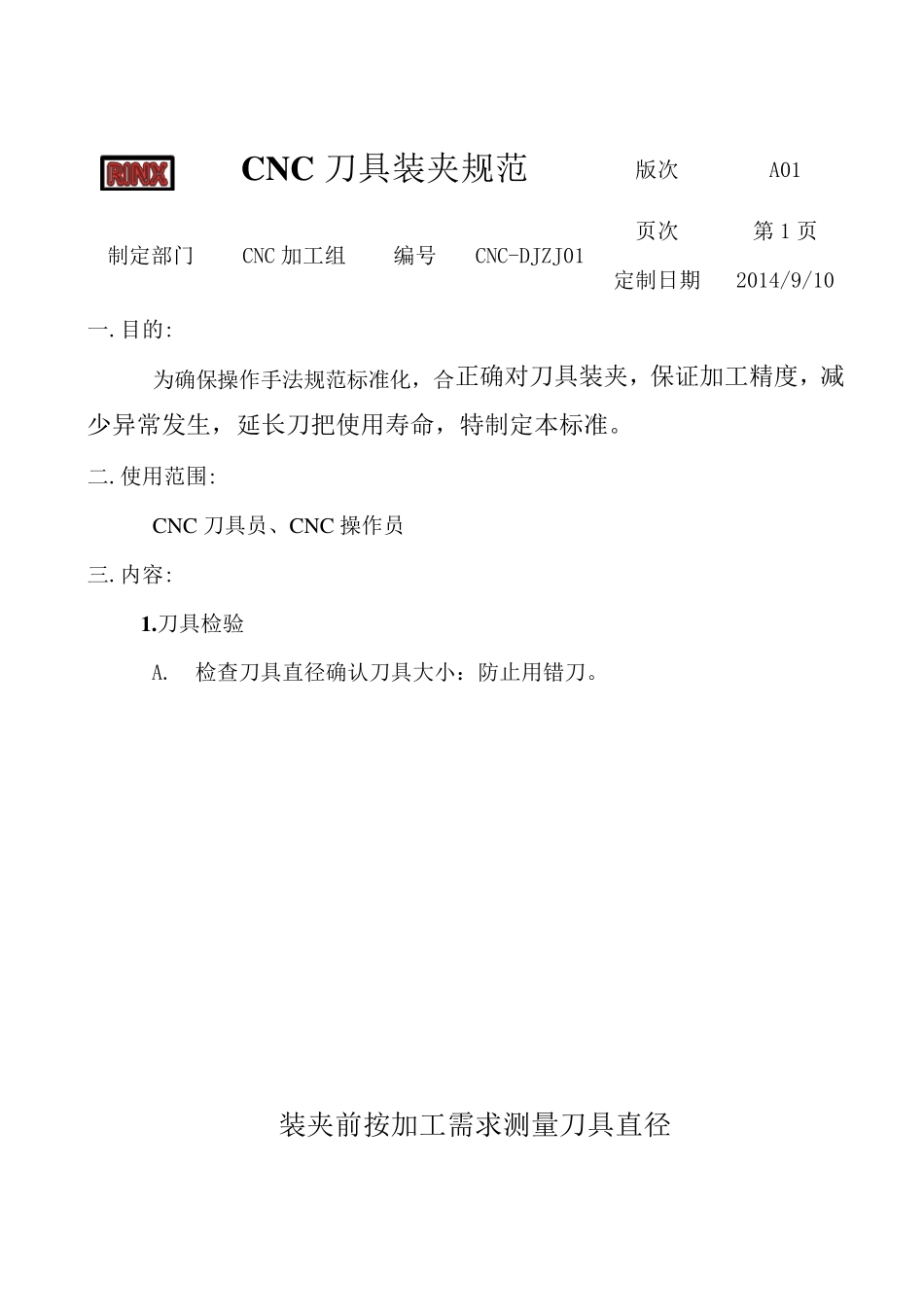

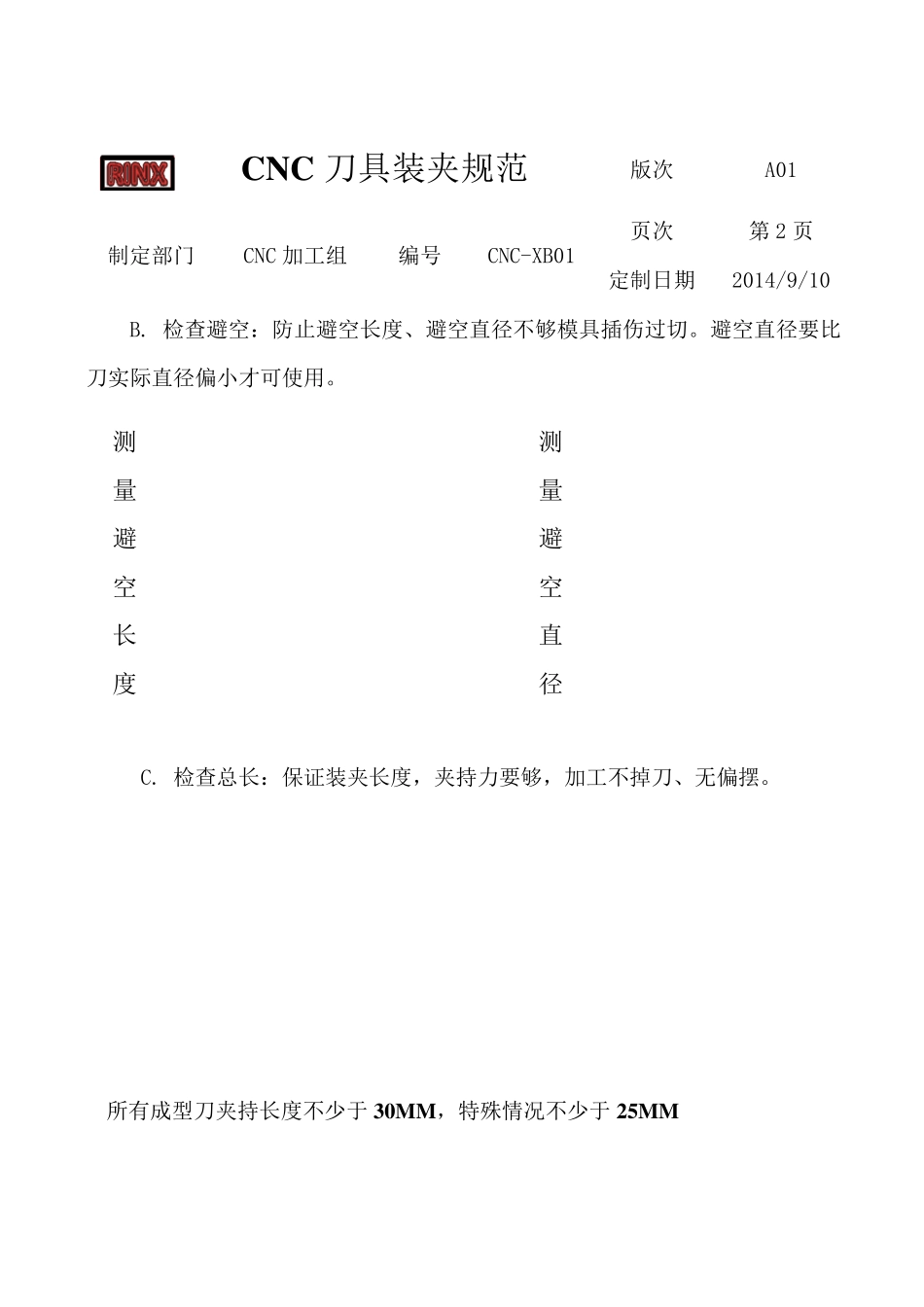

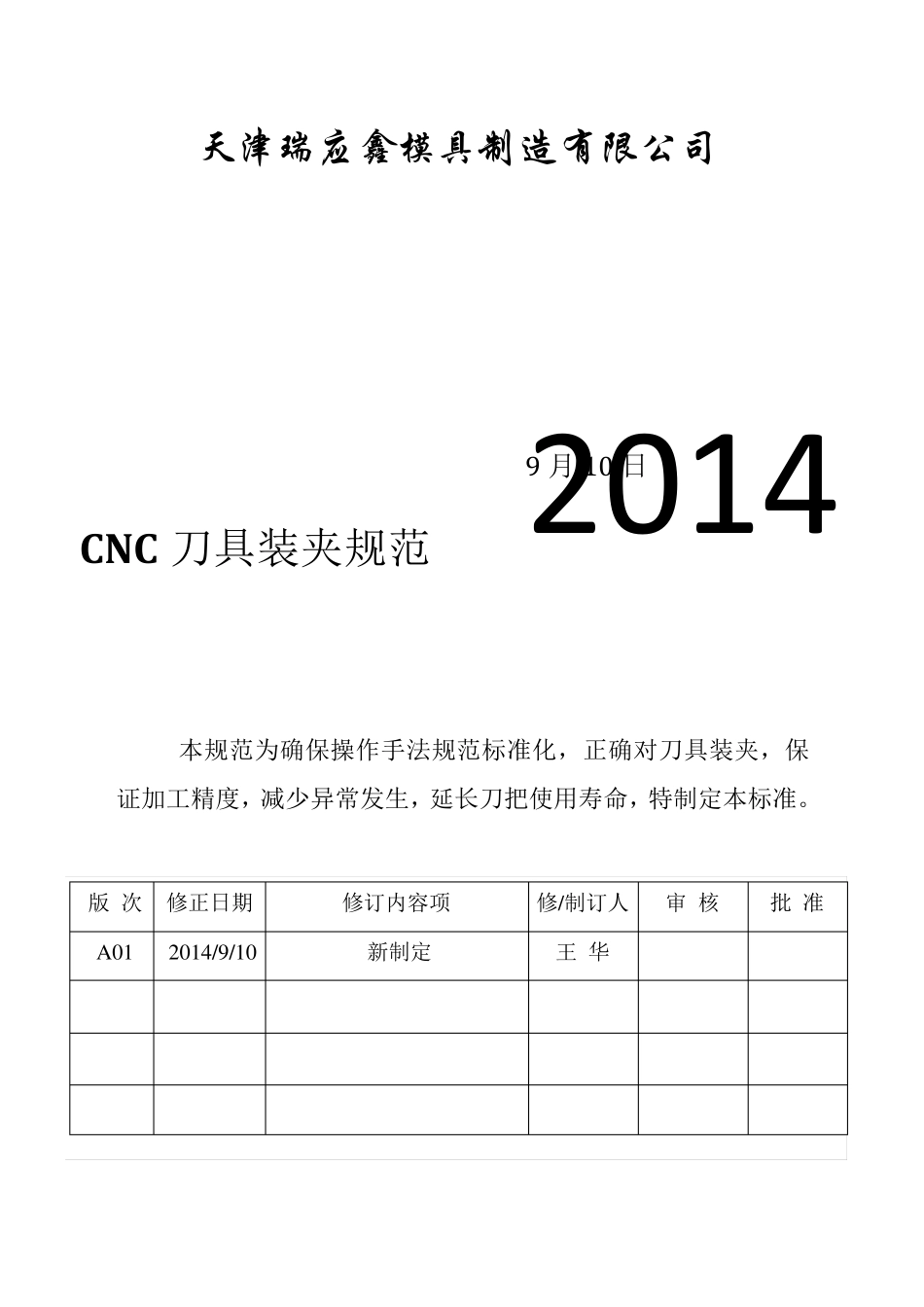

CNC 刀具装夹规范 9 月10 日 2014 本规范为确保操作手法规范标准化,正确对刀具装夹,保证加工精度,减少异常发生,延长刀把使用寿命,特制定本标准。 天津瑞应鑫模具制造有限公司 版 次 修正日期 修订内容项 修/制订人 审 核 批 准 A 01 2014/9/10 新制定 王 华 C N C 刀具装夹规范 版次 A01 制定部门 CNC 加工组 编号 CNC-DJZJ01 页次 第1 页 定制日期 2014/9/10 一.目的: 为确保操作手法规范标准化,合正确对刀具装夹,保证加工精度,减少异常发生,延长刀把使用寿命,特制定本标准。 二.使用范围: CNC 刀具员、CNC 操作员 三.内容: 1.刀具检验 A. 检查刀具直径确认刀具大小:防止用错刀。 装夹前按加工需求测量刀具直径 CNC 刀具装夹规范 版次 A01 制定部门 CNC 加工组 编号 CNC-XB01 页次 第2 页 定制日期 2014/9/10 B. 检查避空:防止避空长度、避空直径不够模具插伤过切。避空直径要比刀实际直径偏小才可使用。 C. 检查总长:保证装夹长度,夹持力要够,加工不掉刀、无偏摆。 测量避空长度 测量避空直径 所有成型刀夹持长度不少于 30MM,特殊情况不少于 25MM CNC 刀具装夹规范 版次 A01 制定部门 CNC 加工组 编号 CNC-XB01 页次 第3 页 定制日期 2014/9/10 D. 检查刀刃、刀尖锋利度、R 角:从而判定刀具是用来精、中、粗,合理利用刀具节约成本。 2. 刀具装夹: A. 按程式单要求选择对应刀具大小的夹套用风枪把夹套和刀柄吹干净 检查刀刃刀尖锋利度,查看有无磨损、崩角确定刀具不同加工工艺用处 C N C 刀具装夹规范 版次 A01 制定部门 CNC 加工组 编号 CNC-XB01 页次 第 4 页 定制日期 2014/9/10 B. 紧固刀具 C. 再次检查确认装刀刀长(装刀长满足程式单要求) 紧固刀具 再次确认刀长 CNC 刀具装夹规范 版次 A01 制定部门 CNC 加工组 编号 CNC-XB01 页次 第5 页 定制日期 2014/9/10 3. 刀具装夹注意事项: A. 确认刀具直径是否正确 B. 确认刀具避空是否够长 C. 分清圆鼻刀和平刀,注意尖角不同 D. 装夹前应清干净刀柄和夹套防止刀具偏摆 E. 刀具装夹完确认是否紧固 F. 刀具装夹完应再次确认装刀长是否满足程式单
