CNC编程技术规范及作业流程

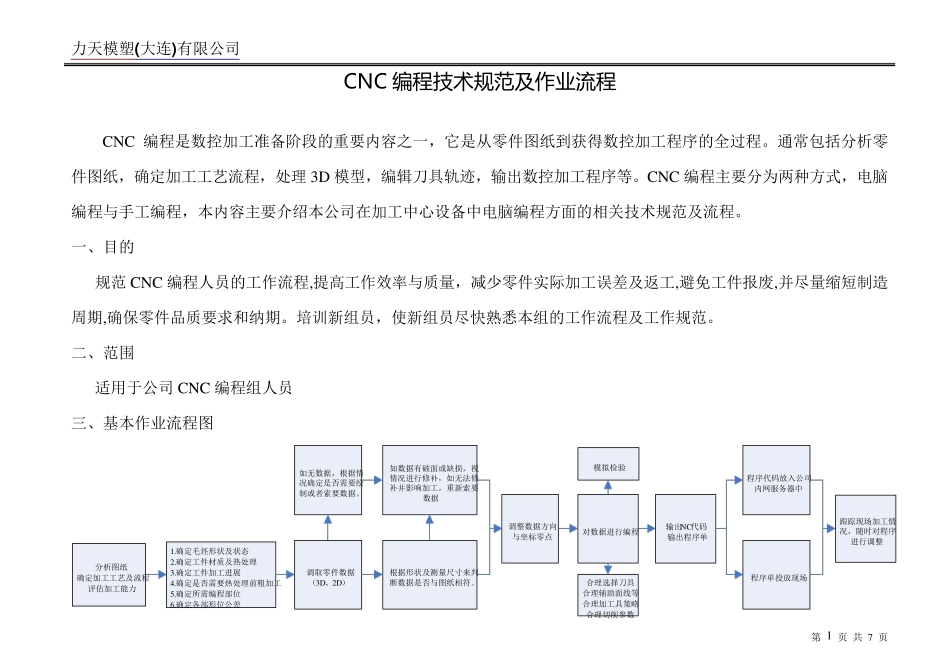

CNC编程技术规范及作业流程_第1页
1/7
CNC编程技术规范及作业流程_第2页
2/7

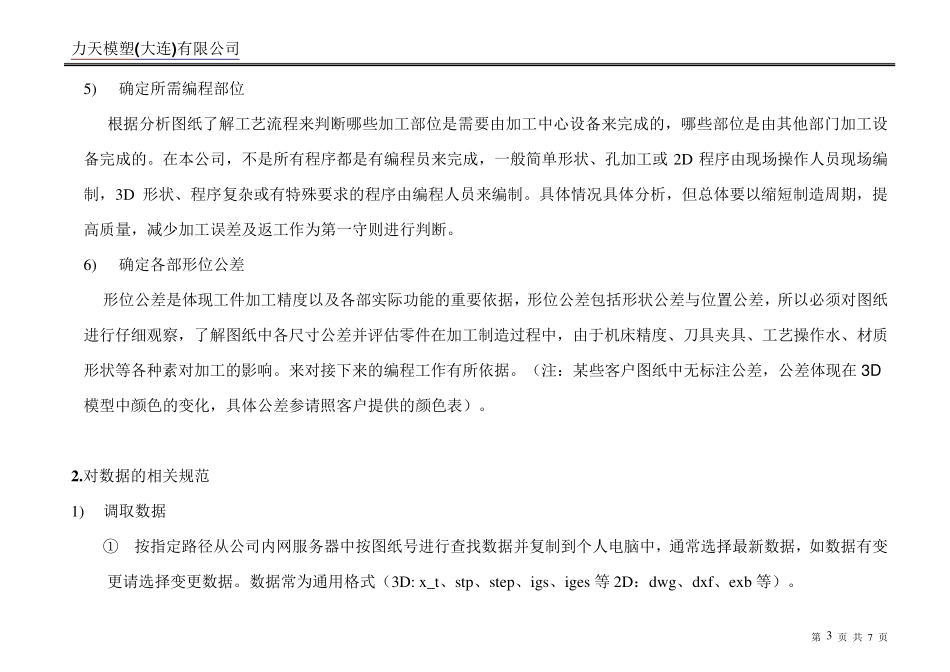

CNC编程技术规范及作业流程_第3页
3/7
力天模塑(大连)有限公司 第 1 页 共 7 页 CNC 编 程 技 术 规 范 及 作 业流程 CNC 编程是数控加工准备阶段的重要内容之一,它是从零件图纸到获得数控加工程序的全过程。通常包括分析零件图纸,确定加工工艺流程,处理3D 模型,编辑刀具轨迹,输出数控加工程序等。CNC 编程主要分为两种方式,电脑编程与手工编程,本内容主要介绍本公司在加工中心设备中电脑编程方面的相关技术规范及流程。 一、目的 规范CNC 编程人员的工作流程,提高工作效率与质量,减少零件实际加工误差及返工,避免工件报废,并尽量缩短制造周期,确保零件品质要求和纳期。培训新组员,使新组员尽快熟悉本组的工作流程及工作规范。 二、范围 适用于公司CNC 编程组人员 三、基本作业流程图 分析图纸确定加工工艺及流程评估加工能力1.确定毛坯形状及状态2.确定工件材质及热处理3.确定工件加工进展4.确定是否需要热处理前粗加工5.确定所需编程部位6.确定各部形位公差调取零件数据(3D、2D)如无数据,根据情况确定是否需要绘制或者索要数据。根据形状及测量尺寸来判断数据是否与图纸相符。调整数据方向与坐标零点如数据有破面或缺损,视情况进行修补,如无法修补并影响加工,重新索要数据对数据进行编程 输出NC代码输出程序单程序代码放入公司内网服务器中程序单投放现场合理选择刀具合理辅助面线等合理加工具策略合理切削参数模拟检验跟踪现场加工情况,随时对程序进行调整力天模塑(大连)有限公司 第 2 页 共 7 页 四、详细内容: 1 . 图纸分析,评估加工能力 1 ) 确定毛坯形状及状态 根据图纸判断该零件毛坯形状,通常毛坯形状包括矩形料、圆柱料、及成型料等。如判断不了请询问公司订料人员具体了解毛坯形状及状态。 2 ) 确定工件材质及热处理 了解工件材质及热处理非常关键,这会影响整体加工能力、工艺流程及刀具的选用(如现有刀具无法满足工件材质的切削条件,请第一时间询问部门领导,并申请采购或外调相关刀具备库)。 3 ) 确定工件加工进展 确定工件加工进度,了解工件是否已经粗加工或半成品,根据图纸及实际情况判断所需加工部位。 4 ) 确定是否需要热处理前粗加工 热处理前粗加工是金属切削中提高工作效率,减少加工时间的重要手段之一,但不是所有热处理的工件都需要粗加工,这个要根据工艺要求,材质形变等具体情况具体选择,通常需要粗加工的工件主要以热处理前后工件硬度发生较大变化、需要大面积去除加工余...
