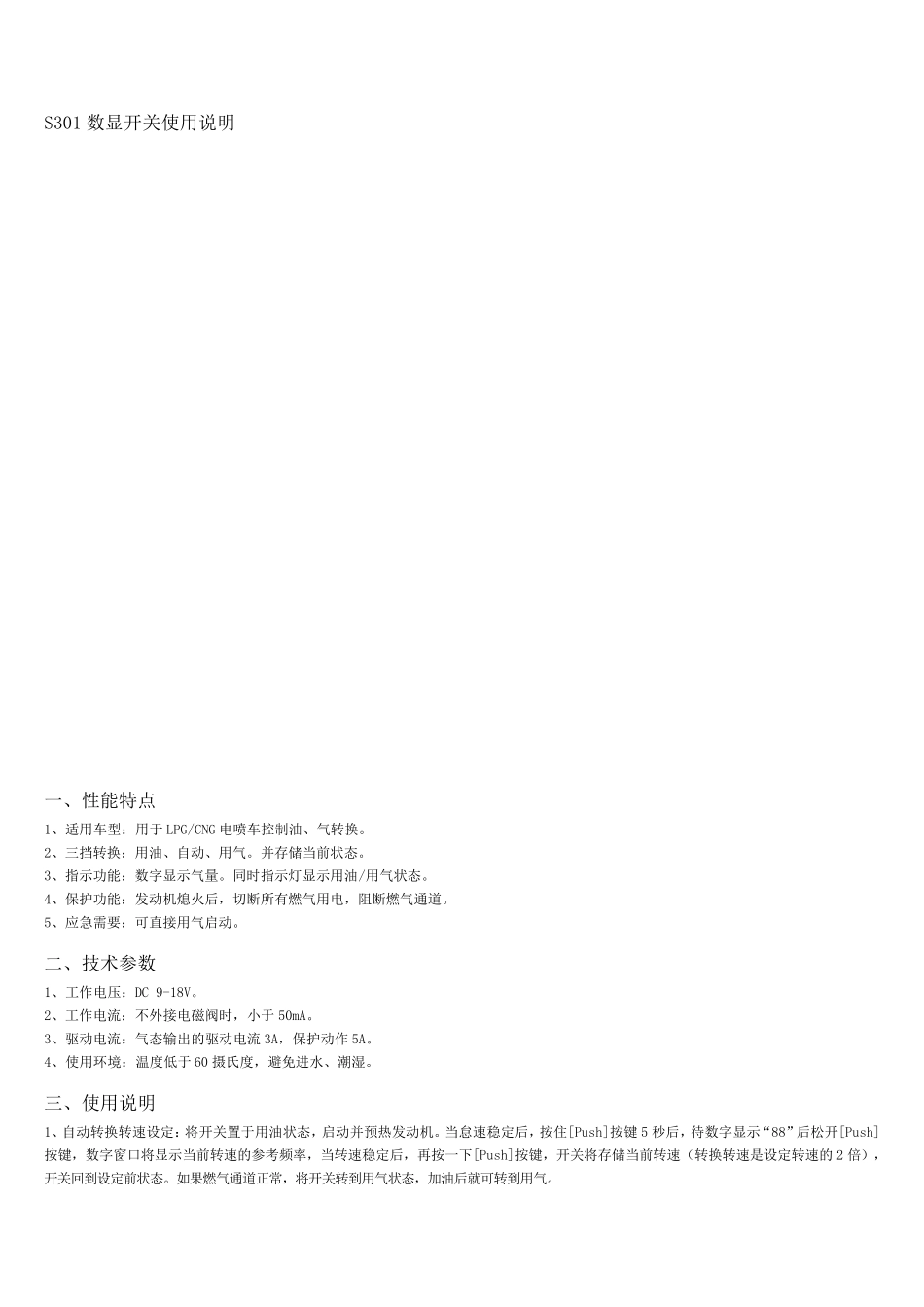

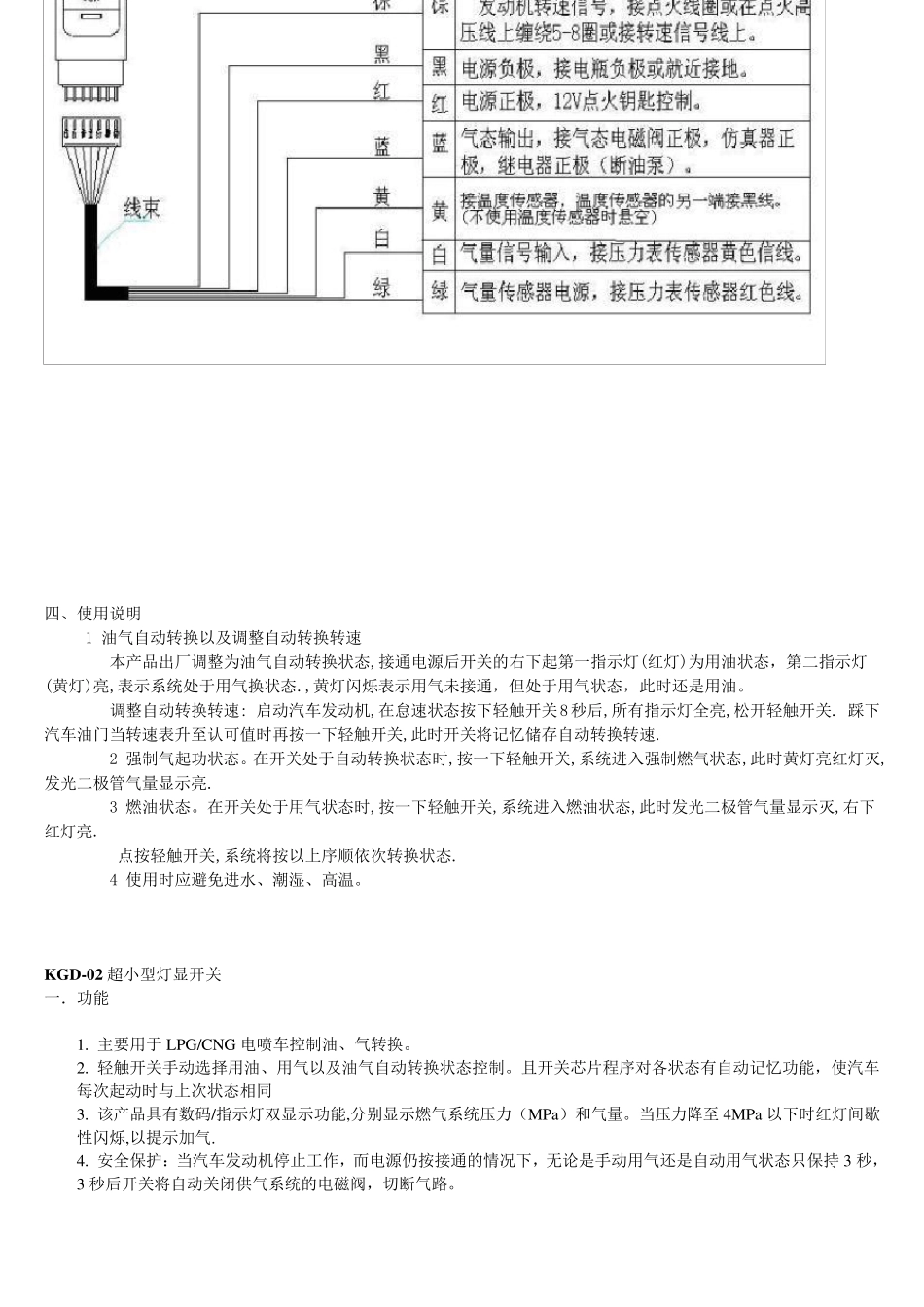

S301 数显开关使用说明 一、性能特点 1、适用车型：用于LPG/CNG 电喷车控制油、气转换。 2、三挡转换：用油、自动、用气。并存储当前状态。 3、指示功能：数字显示气量。同时指示灯显示用油/用气状态。 4、保护功能：发动机熄火后，切断所有燃气用电，阻断燃气通道。 5、应急需要：可直接用气启动。 二、技术参数 1、工作电压：DC 9-18V。 2、工作电流：不外接电磁阀时，小于50mA。 3、驱动电流：气态输出的驱动电流3A，保护动作5A。 4、使用环境：温度低于60 摄氏度，避免进水、潮湿。 三、使用说明 1、自动转换转速设定：将开关置于用油状态，启动并预热发动机。当怠速稳定后，按住[Push]按键5 秒后，待数字显示“88”后松开[Push]按键，数字窗口将显示当前转速的参考频率，当转速稳定后，再按一下[Push]按键，开关将存储当前转速（转换转速是设定转速的2 倍），开关回到设定前状态。如果燃气通道正常，将开关转到用气状态，加油后就可转到用气。 2、轻触[Push]按键，开关在[用油]→[自动] →[用气] →[用油]之间顺序切换。用油：FUEL 灯亮，其余所有灯灭。自动：GAS 灯闪烁。用气：GAS 灯亮，同时数字指示气量。窗口显示“F1”表示发动机熄火，显示“FF”表示短路保护。 3、直接用气启动：开关直接接通燃气用电。5 秒后如果还没点火，开关将再次关断燃气用电。不管何种原因使发动机熄火，开关将切断所有燃气用电。 KGD-01 灯显开关使用说明 一．功能 1. 主要用于 LPG/CNG 电喷车控制油、气转换。 2. 轻触开关手动选择用油、用气以及油气自动转换状态控制。且开关芯片程序对各状态有自动记忆功能，使汽车每次起动时与上次状态相同 3. 该产品具有指示灯显示气量功能。当压力降至 4MPa 以下时红灯间歇性闪烁,以提示加气. 4. 安全保护：当汽车发动机停止工作，而电源仍按接通的情况下，无论是手动用气还是自动用气状态只保持3 秒，3秒后开关将自动关闭供气系统的电磁阀，切断气路。 5. 采用小型结构，方便安装。 二． 主要参数 1. 工作电压：DC10~15V。 2. 工作电流 ：不外 接电磁阀时，小于 50mA。 3. 驱 动电流 ：气态输 出 和 油态输 出 的驱 动电流 最 大 为 3A。 三 ．接线 四、使用说明 1 油气自动转换以及调整自动转换转速 本产品出厂调整为油气自动转换状态,接通电源后开关的右下起第一指示灯(红灯)为用油状态，第二指示灯(黄灯)亮,表示系统处于用气换状态.,黄...
