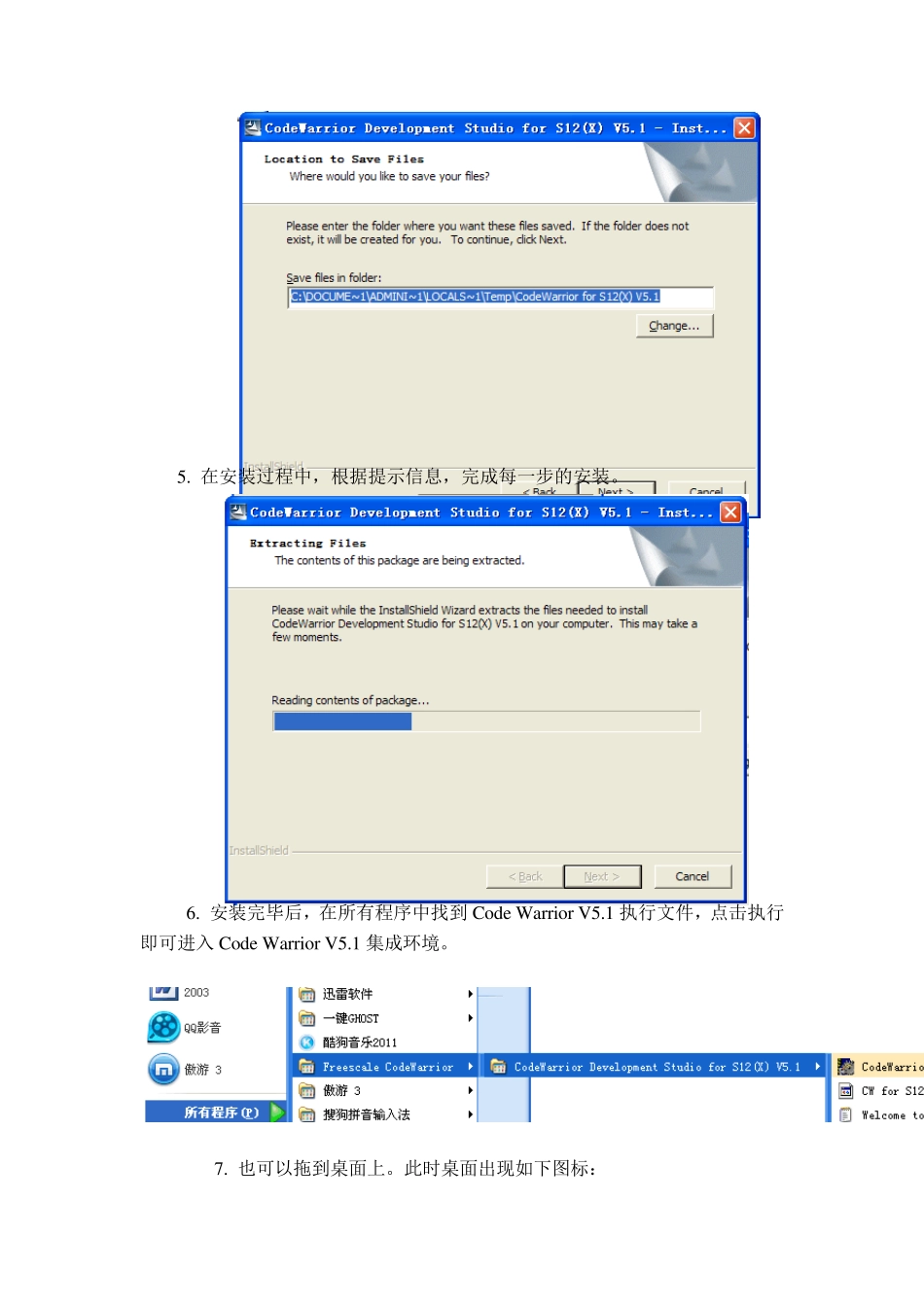

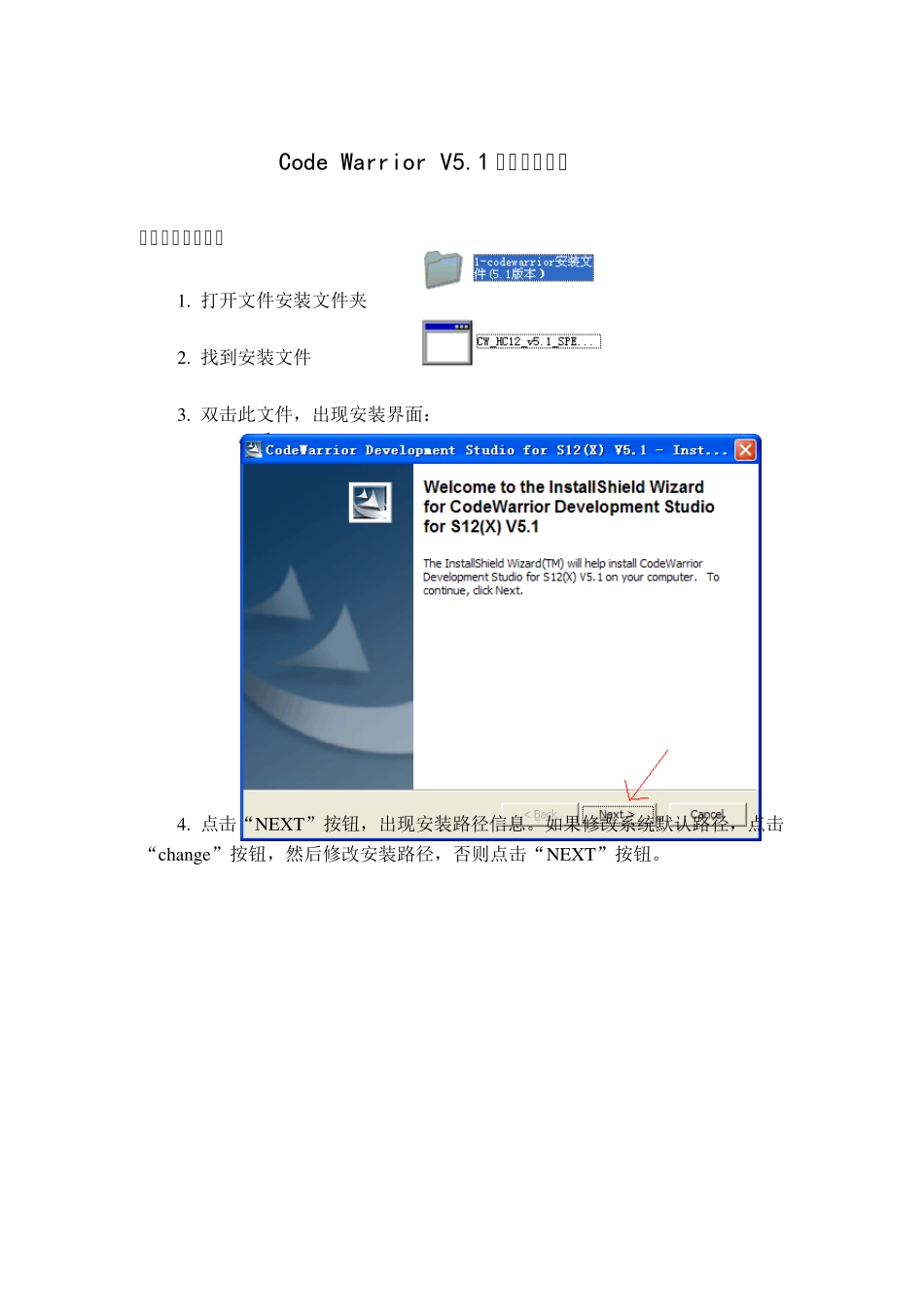

Code Warrior V5.1软件使用指南 一 、软件安装指南 二、关于 BDM驱动 三、创建一 个新的工程 四、编写与运行你的程序 2011 年 10 月 16 日 陈万忠 Code Warrior V5.1 软件使用指南 一、软件安装指南 1. 打开文件安装文件夹 2. 找到安装文件 3. 双击此文件，出现安装界面： 4. 点击“NEXT”按钮，出现安装路径信息。如果修改系统默认路径，点击“change”按钮，然后修改安装路径，否则点击“NEXT”按钮。 5. 在安装过程中，根据提示信息，完成每一步的安装。 6. 安装完毕后，在所有程序中找到 Code Warrior V5.1 执行文件，点击执行即可进入 Code Warrior V5.1 集成环境。 7. 也可以拖到桌面上。此时桌面出现如下图标： 二、关于BDM 驱动 请将“BDM 使用说明和驱动”文件夹下的文件： OpenSou rceBDM.dll 和 tblcf.dll 以及 tblcf_gdi.dll 三个文件，复制到： C:\Program Files\Freescale\CWS12v 5.1\Prog\gdi 目录下（或者你安装时修改过的 Code Warrior V5.1 所在目录\Prog\gdi 子目录下），在调试时选择 Open Sou rce BDM 调试接口即可。 三、创建一个新的工程 创建一个新的工程，要按照下面向导选项的8 个步骤来选择完成。 双击桌面快捷图标，进入 Code Warrior 集成开发环境窗口。 第一步：创建一个新的工程。 第二步：选择CPU 类型，选择HCS12X 目录下的HCS12X Family。 第三步：选择CPU 芯片型号和BDM 工具TBDML。 第四步：选择编程语言，我们选择C 语言编程。 第五步：添加文件到工程，一般直接按“下一步”。 第六步：快速开发应用程序选择，选 None。 第七步：选择V5.0 中的用户自定义模式。 第八步：选择不使用PC-Lint（TM）链接工具软件，点击“完成”按钮，Code Warrior 集成开发环境就会自动生成整个工程的文件系统。 四、编写与运行你的程序 在Code Warrior集成开发环境中，利用其自动生成的main.c 函数模板，就可以编写和调试你的应用程序了。 例如，最简单的程序，试着在main.c 函数模板上添加两条语句： PORTB=0XAA； //让接在B 口上的8 个 LED 间隔点亮 DDRB=0XFF //B 口 8 个引脚全部设为输出 单击“编译”按钮，如果有错误，会指出错误类型和位置，可修改后重新编译；如果没有错误，单击“运行”按钮就会弹出仿真和实时调试窗口，由于选择了 TBDML 调试方式，程序会在单击运行后，被自动下载到单片机中。 其他的实验程序，请试着自主设计完成。 I/O 口输出程序 #include /* common defines and macros */ #include "derivative.h" /* derivative-specific definitions */ 延时子程序： void delay(void) { unsigned int i,j; for(i=0;i<100;i++) for(j=0;j<10000;) j++; } 主程序： void main(void) { DDRB=0xFF; PORTB=0xaa; for(;;){
