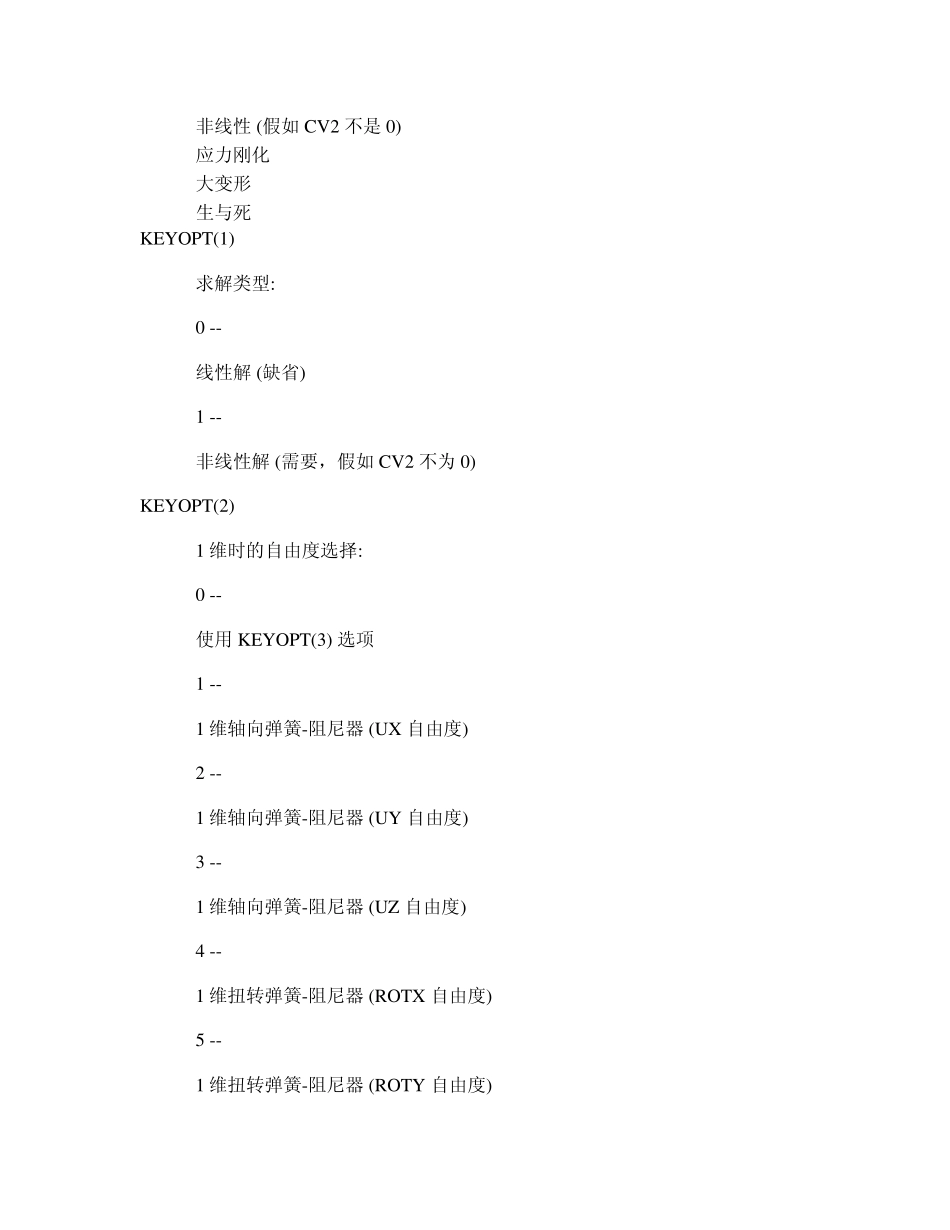

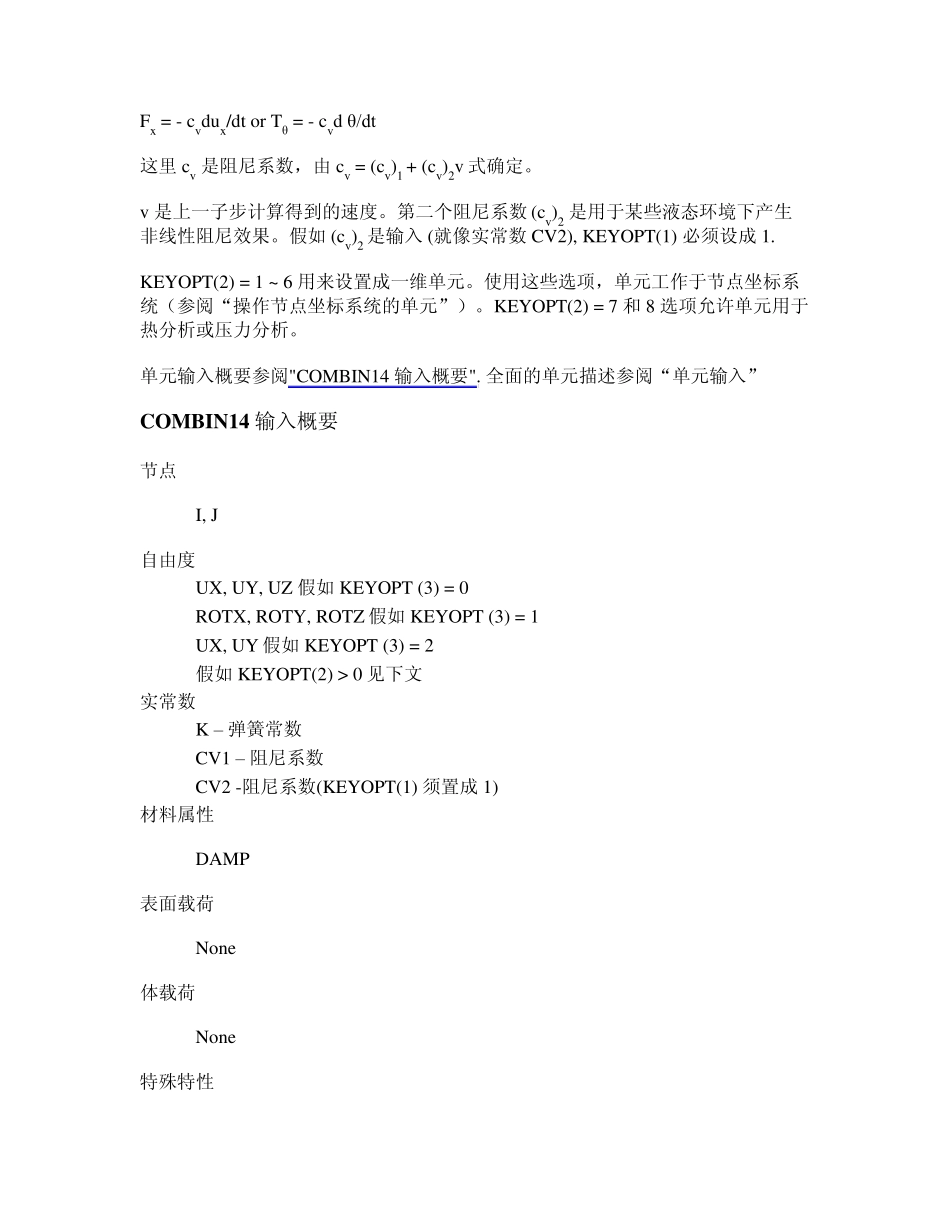

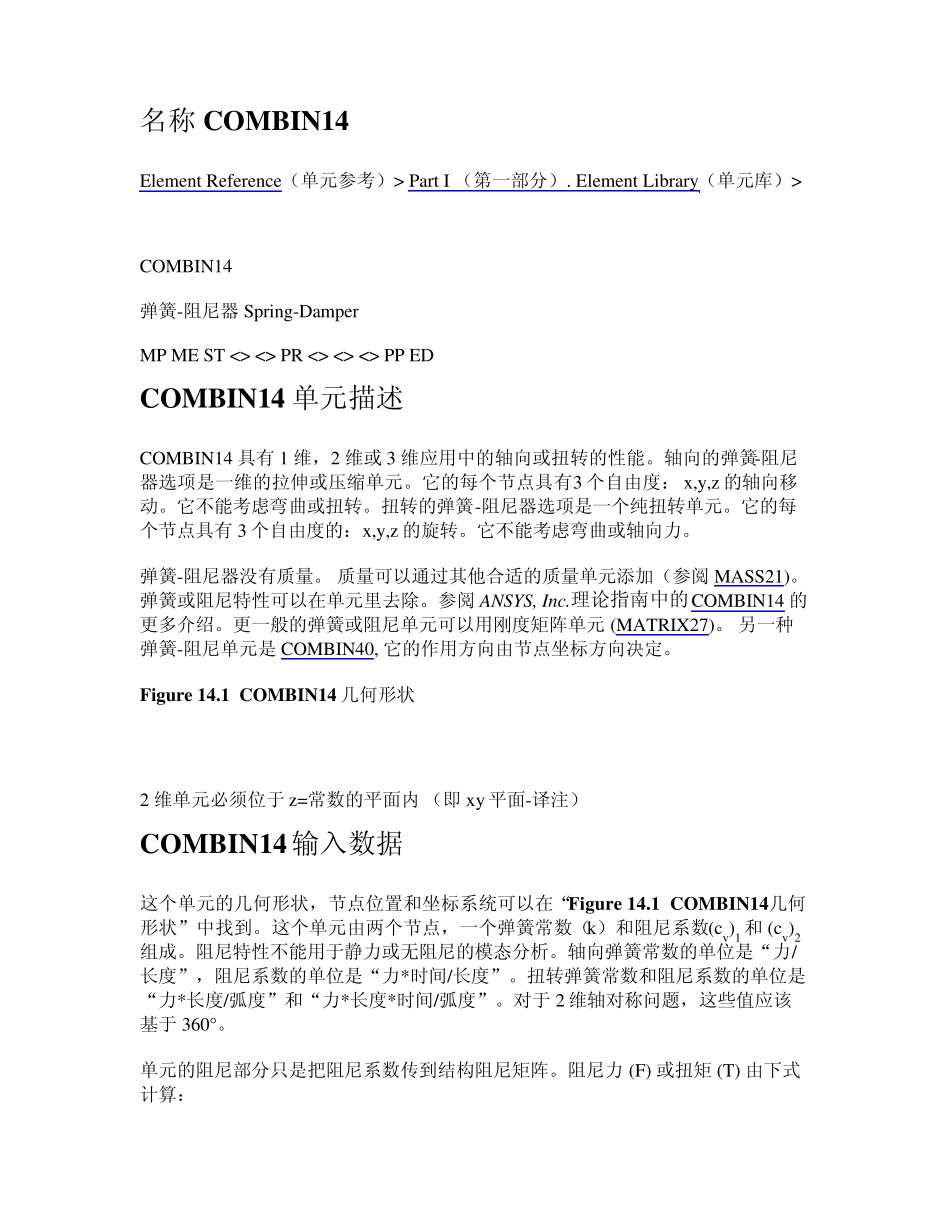

名称COMBIN14 Element Reference(单元参考)> Part I (第一部分). Element Library(单元库)> COMBIN14 弹簧-阻尼器Spring-Damper MP ME ST <> <> PR <> <> <> PP ED COMBIN14 单元描述 COMBIN14 具有1 维,2 维或3 维应用中的轴向或扭转的性能。轴向的弹簧-阻尼器选项是一维的拉伸或压缩单元。它的每个节点具有3 个自由度: x,y,z 的轴向移动。它不能考虑弯曲或扭转。扭转的弹簧-阻尼器选项是一个纯扭转单元。它的每个节点具有3 个自由度的:x,y,z 的旋转。它不能考虑弯曲或轴向力。 弹簧-阻尼器没有质量。 质量可以通过其他合适的质量单元添加(参阅MASS21)。 弹簧或阻尼特性可以在单元里去除。参阅ANSYS, Inc.理论指南 中的 COMBIN14 的更多介绍。更一般的弹簧或阻尼单元可以用刚度矩阵单元 (MATRIX27)。 另一种弹簧-阻尼单元是COMBIN40, 它的作用方向由节点坐标方向决定。 Figure 14.1 COMBIN14 几何形状 2 维单元必须位于z=常数的平面内 (即xy 平面-译注) COMBIN14 输入数据 这个单元的几何形状,节点位置和坐标系统可以在“Figure 14.1 COMBIN14几何形状”中找到。这个单元由两个节点,一个弹簧常数(k)和阻尼系数(cv)1 和 (cv)2组成。阻尼特性不能用于静力或无阻尼的模态分析。轴向弹簧常数的单位是“力/长度”,阻尼系数的单位是“力*时间/长度”。扭转弹簧常数和阻尼系数的单位是“力*长度/弧度”和“力*长度*时间/弧度”。对于2 维轴对称问题,这些值应该基于360°。 单元的阻尼部分只是把阻尼系数传到结构阻尼矩阵。阻尼力 (F) 或扭矩 (T) 由下式计算: Fx = - cvdux/dt or Tθ = - cvd θ/dt 这里 cv 是阻尼系数,由cv = (cv)1 + (cv)2v 式确定。 v 是上一子步计算得到的速度。第二个阻尼系数 (cv)2 是用于某些液态环境下产生非线性阻尼效果。假如 (cv)2 是输入 (就像实常数 CV2), KEYOPT(1) 必须设成1. KEYOPT(2) = 1 ~ 6 用来设置成一维单元。使用这些选项,单元工作于节点坐标系统(参阅“操作节点坐标系统的单元”)。KEYOPT(2) = 7 和 8 选项允许单元用于热分析或压力分析。 单元输入概要参阅"COMBIN14 输入概要". 全面的单元描述参阅“单元输入” COMBIN14 输入概要 节点 I, J 自由度 UX, UY, UZ 假如 KEYOPT (3) = 0 ROTX, ROTY, ROTZ 假如KEYOPT (3) = 1 UX, UY 假如KEYOPT (3) ...
