COMTECH570L设备使用说明

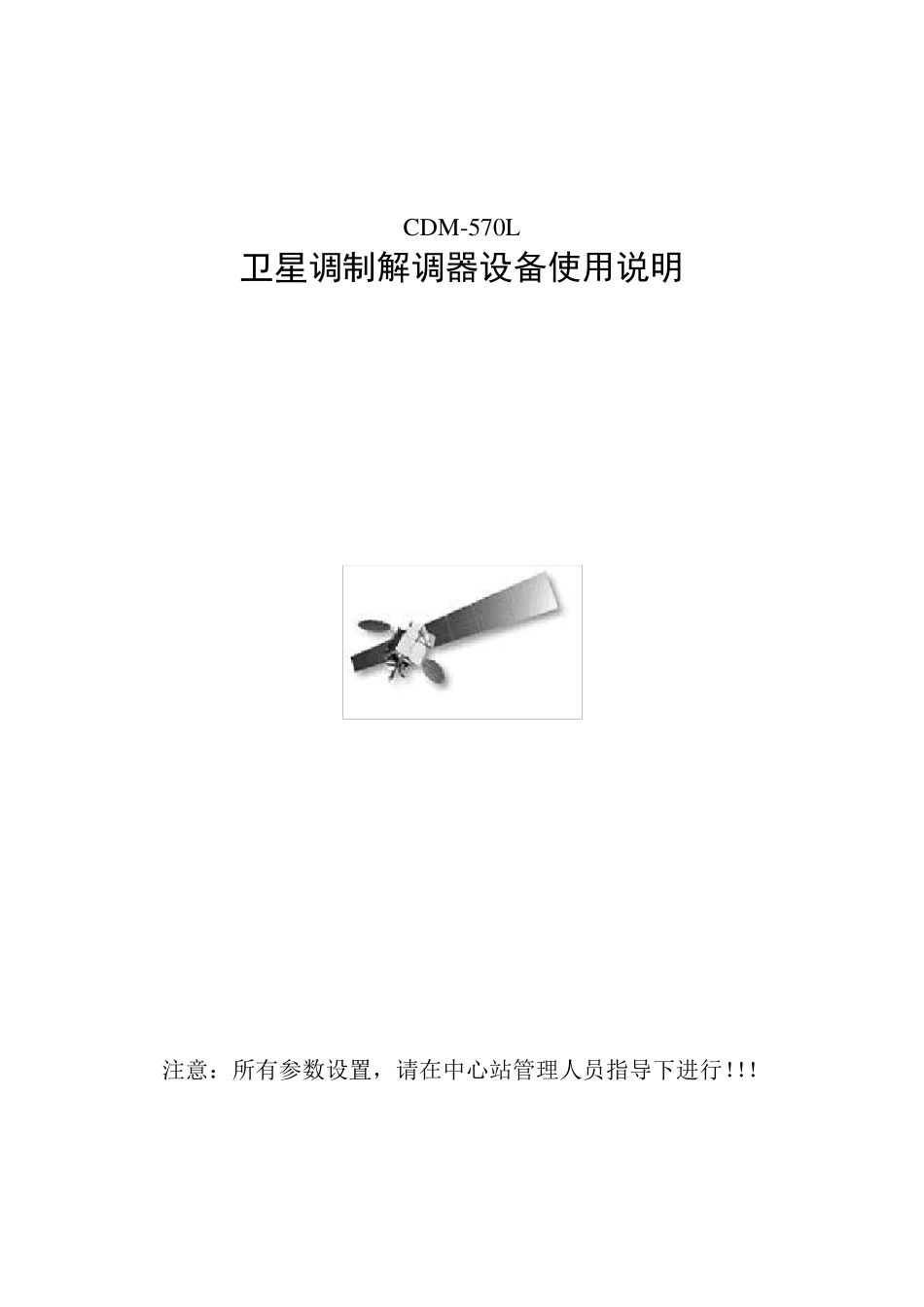

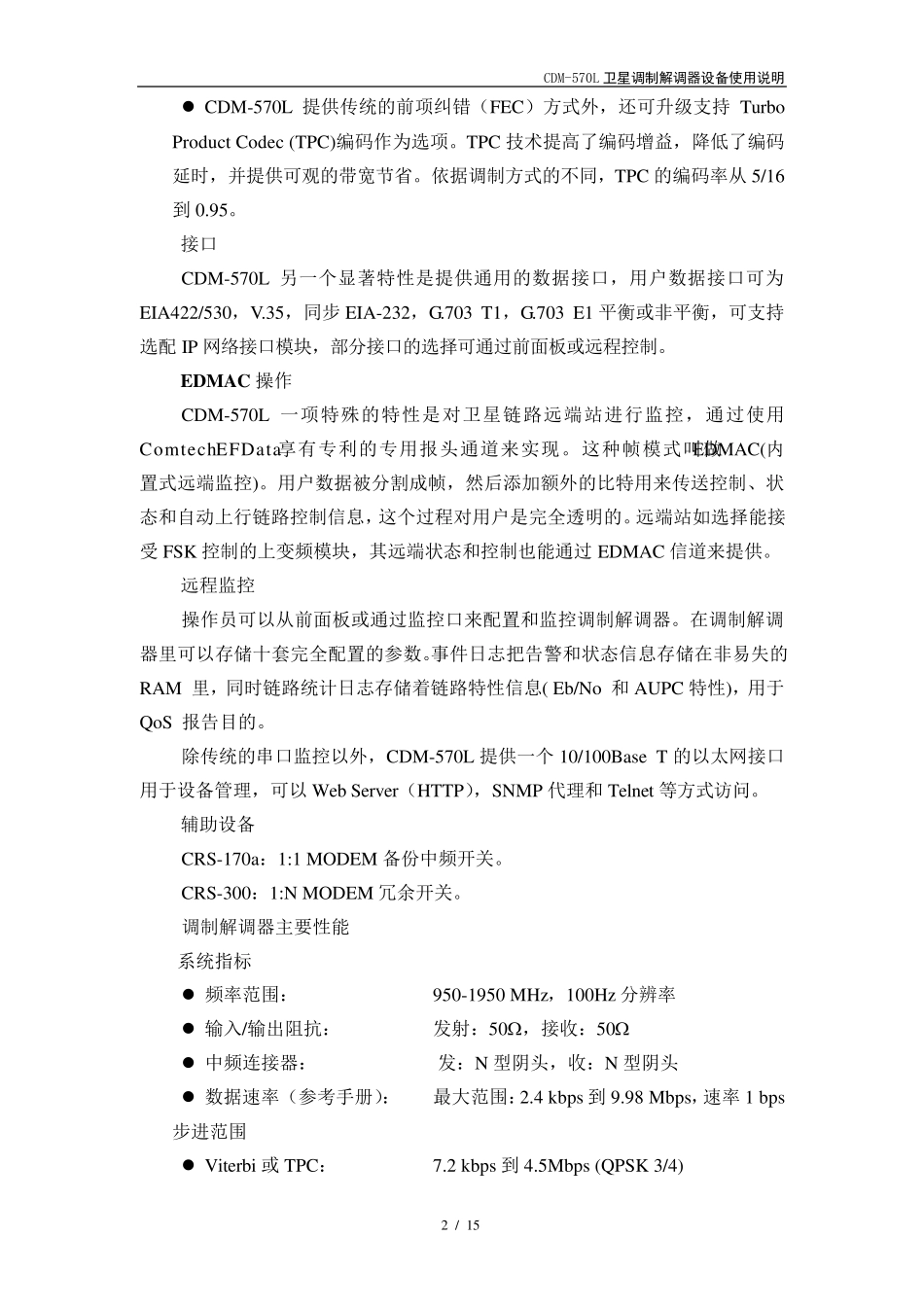

CDM -570L 卫星调制解调器设备使用说明 注意：所有参数设置，请在中心站管理人员指导下进行！！！ CDM-570L 卫星调制解调器设备使用说明 1 / 15 一、卫星调制解调器设备介绍 本系统卫星调制解调器选用美国ComtechEFData 公司生产的CDM-570L。CDM-570L 是一台L 波段中频的调制解调器，支持连接LNB 和BUC 射频设备。支持快捕解调，可通过升级支持Turbo Product Codec 编码，也可升级到支持8PSK和16-QAM 调制。 卫星调制解调器CDM-570L CDM-570L 的设计是以固件( firmware)和可编程门阵列(FPGA)为基础, 通过串口可容易地对内部闪存(Flash)进行升级。在1U 的设备封装里提供了高灵活性和出色的性能。 主要性能  950-1950 MHz L 波段中频  数据速率从2.4 kbps 到5 Mbps  快速捕获解调（±32 kHz捕获范围，64 kbps，1/2 QPSK：平均 150 毫秒）  最高可支持BPSK，QPSK，OQPSK，8-PSK，16-QAM 多种调制方式  前向纠错可支持Turbo Product Codec，维特比，Reed-Solomon 和TCM  自动上行功率控制（AUPC）及 EDMAC 功能  支持非平衡环路时钟  内置 1:1 备份控制器（Y-电缆用于数据，简单和并非昂贵的外部切换模块用于 IF 切换）  可支持和连接LNB、BUC  可提供BUC 10MHz参考信号和建立 FSK 通信，BUC 供电电源可选  LNB 供电和外 10MHz参考  后向兼容CDM-500/CDM-550，CDM-550T 和CDM-600、CDM-600L  支持以太监控接口  可选IP 数据接口模块  可配外置 1:1 和1:10 冗余切换开关 Tu rbo Produ ct Codec CDM-570L 卫星调制解调器设备使用说明 2 / 15  CDM-570L 提供传统的前项纠错（FEC）方式外，还可升级支持Turbo Product Codec (TPC)编码作为选项。TPC 技术提高了编码增益，降低了编码延时，并提供可观的带宽节省。依据调制方式的不同，TPC 的编码率从5/16到0.95。 接口 CDM-570L 另一个显著特性是提供通用的数据接口，用户数据接口可为EIA422/530，V.35，同步EIA-232，G.703 T1，G.703 E1 平衡或非平衡，可支持选配IP 网络接口模块，部分接口的选择可通过前面板或远程控制。 EDM AC 操作 CDM-570L 一项特殊的特性是对卫星链路远端站进行监控，通过使用Comtech EFData享有专利的专用报头通道来实现。这种帧模式叫做EDMAC(内置式远端监控)。用户数据被分割成帧，然后添加额外的比特用来传送控制、状...
