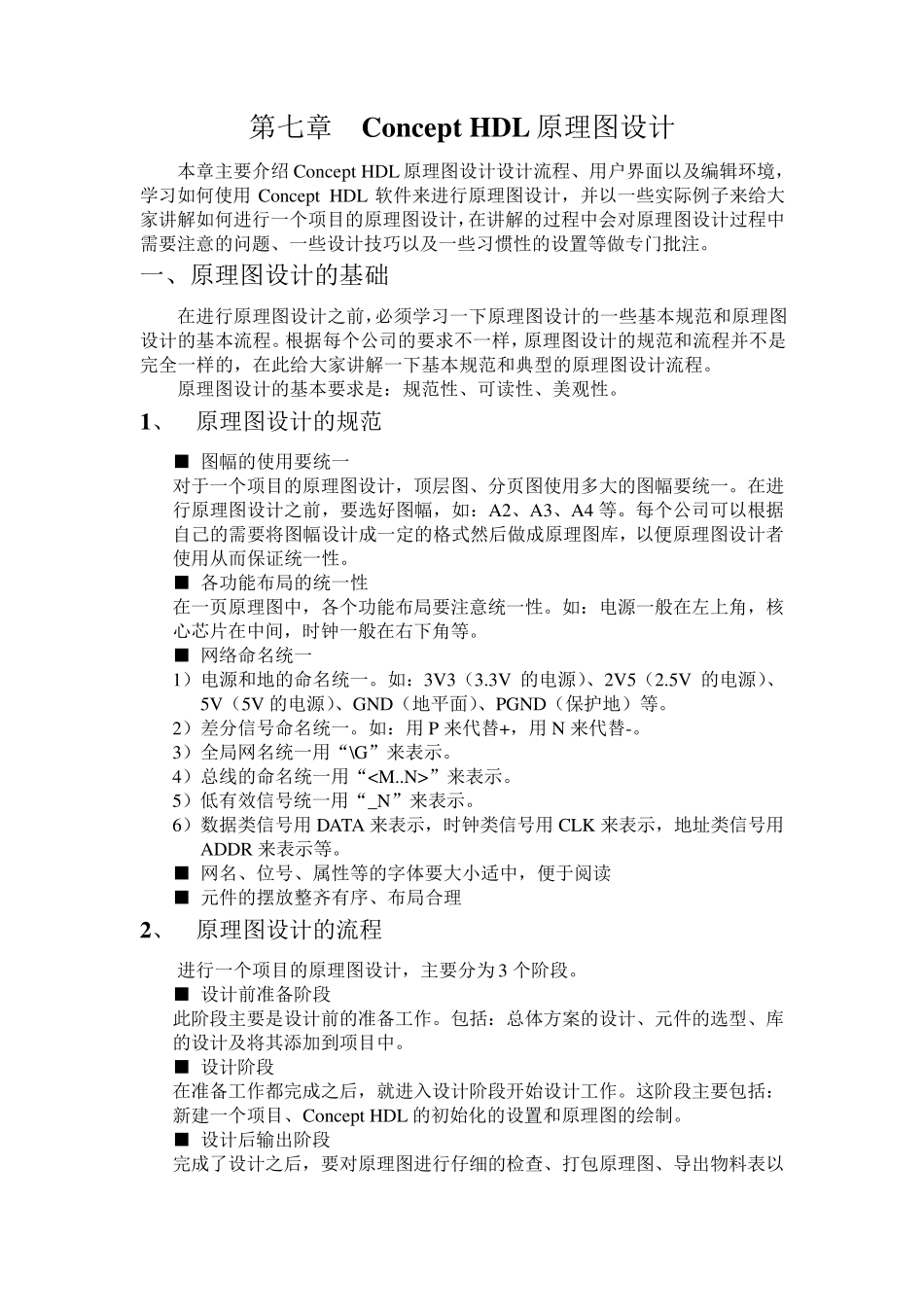

第 七 章 Concept HDL 原 理 图 设 计 本 章 主 要 介 绍 Concept HDL 原 理 图 设 计 设 计 流 程 、 用 户 界 面 以 及 编 辑 环 境 ，学 习 如 何 使 用Concept HDL 软 件 来 进 行 原 理 图 设 计 ， 并 以 一 些 实 际 例 子 来 给 大家 讲 解 如 何 进 行 一 个 项 目 的 原 理 图 设 计 ，在 讲 解 的 过 程 中 会 对 原 理 图 设 计 过 程 中需 要 注 意 的 问 题 、 一 些 设 计 技 巧 以 及 一 些 习 惯 性 的 设 置 等 做 专 门 批 注 。 一 、 原 理 图 设 计 的 基 础 在 进 行 原 理 图 设 计 之 前 ，必 须 学 习 一 下 原 理 图 设 计 的 一 些 基 本 规 范 和 原 理 图设 计 的 基 本 流 程 。 根 据 每 个 公 司 的 要 求 不 一 样 ， 原 理 图 设 计 的 规 范 和 流 程 并 不 是完 全 一 样 的 ， 在 此 给 大 家 讲 解 一 下 基 本 规 范 和 典 型 的 原 理 图 设 计 流 程 。 原 理 图 设 计 的 基 本 要 求 是 ： 规 范 性 、 可 读 性 、 美 观 性 。 1、 原 理 图 设 计 的 规 范 ■ 图 幅 的 使 用 要 统 一 对 于 一 个 项 目 的 原 理 图 设 计 ， 顶 层 图 、 分 页 图 使 用 多 大 的 图 幅 要 统 一 。 在 进行 原 理 图 设 计 之 前 ， 要 选 好 图 幅 ， 如 ： A2、 A3、 A4 等 。 每 个 公 司 可 以 根 据自 己 的 需 要 将 图 幅 设 计 成 一 定 的 格 式 然 后 做 成 原 理 图 库 ， 以 便 原 理 图 设 计 者使 用 从 而 保证统 一 性 。 ■ 各功能布局的 统 一 性 在 一 页 原 理 图 中 ， 各个 功能布局要 注 意 统 一 性 。 如 ： 电源一 般在 左上角， 核心芯片在 中 间， 时钟一 般在 右下 角等 。 ■ 网络命名统 一 1）电源和 地的 命名统 一 。 如 ： 3V3（3.3V 的 电源）、 2V5（2.5V 的 电源）、5V（5V 的 电源）、 GND（地平面 ）、 PGND（保护地）等 。 2）差分 信号命名统 一 。 如 ： 用 P 来 代替+， 用 N 来 代替...
