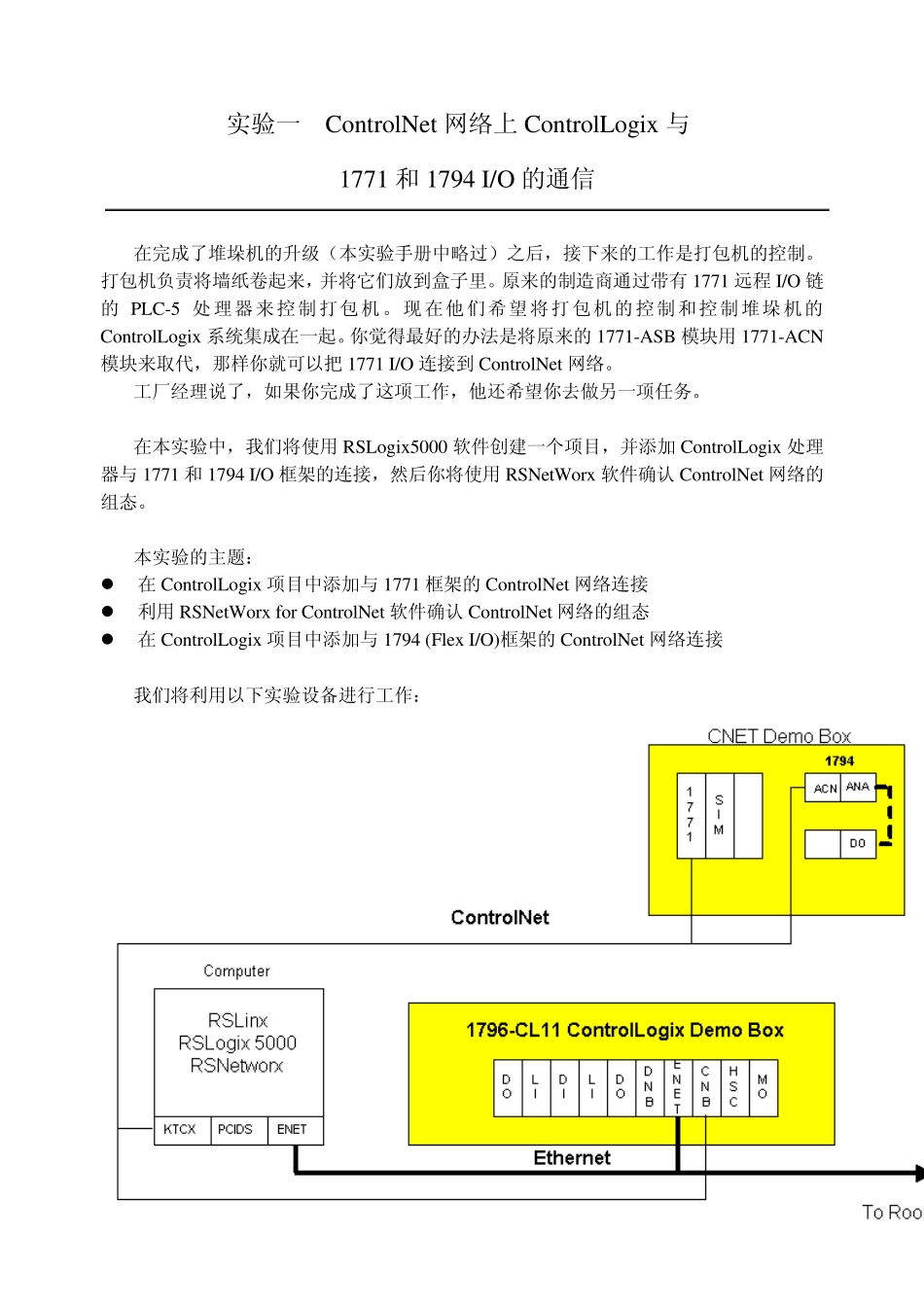

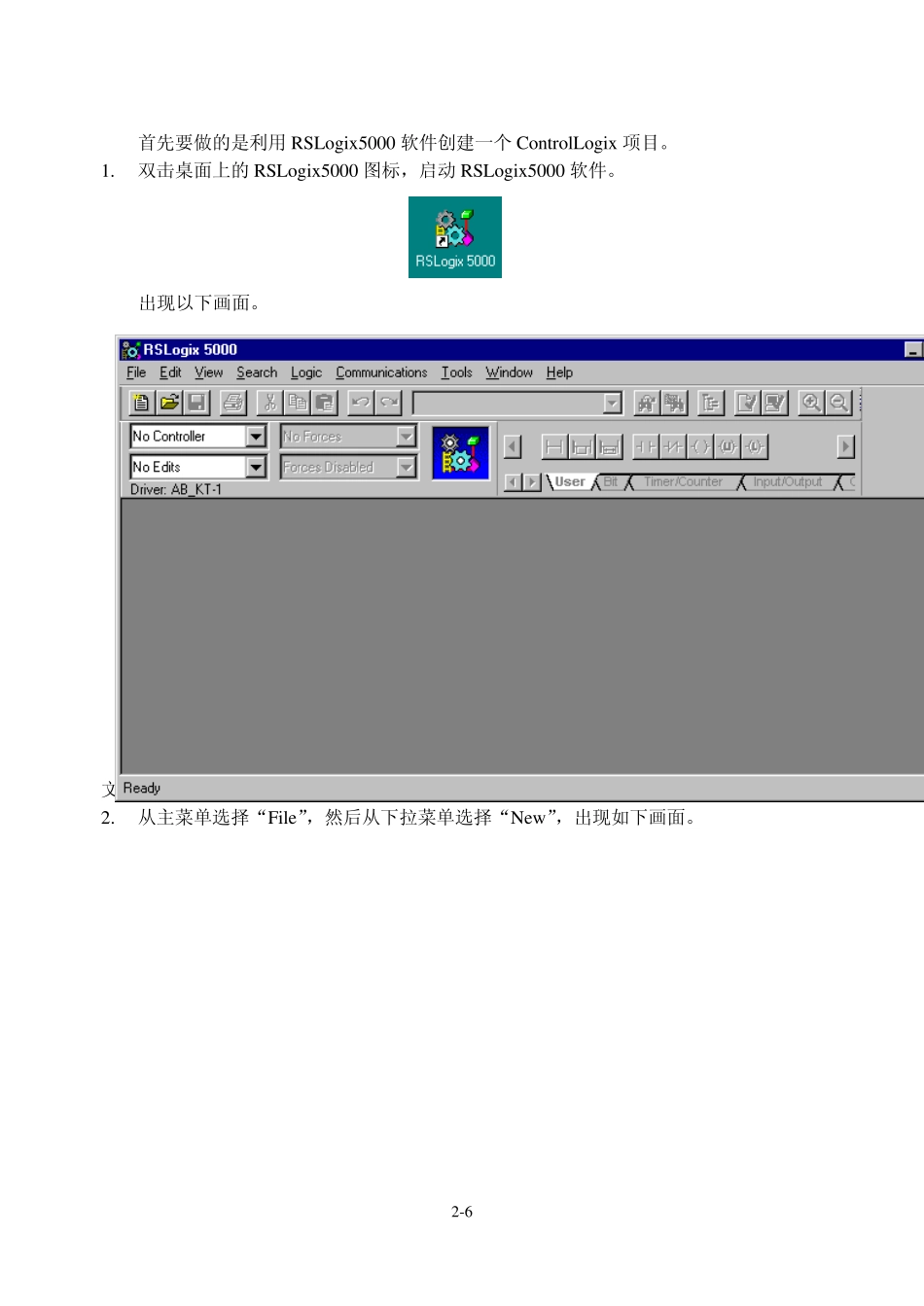

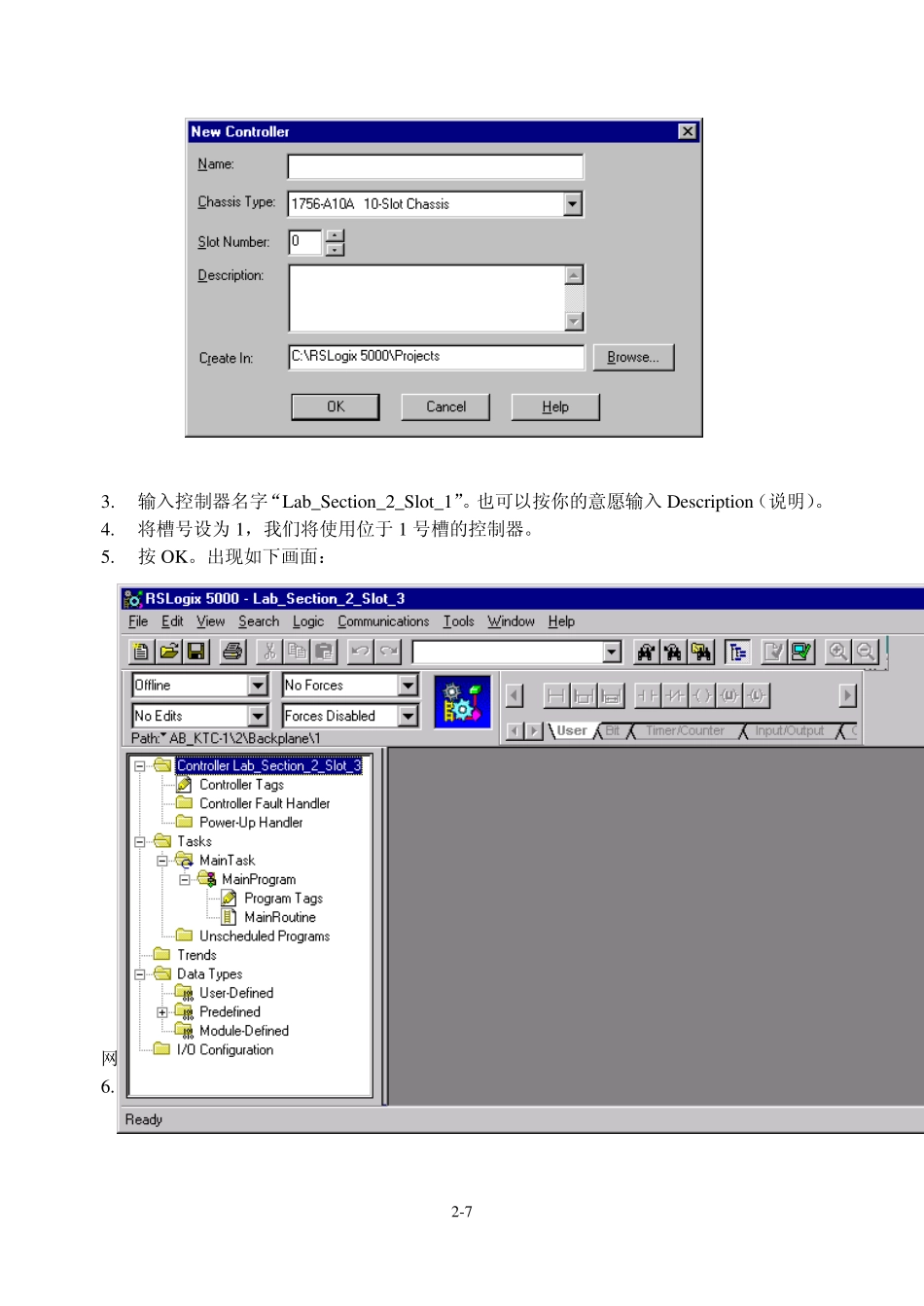

2-5 实验一 ControlNet 网络上ControlLogix 与1771 和1794 I/O 的通信 在完成了堆垛机的升级（本实验手册中略过）之后，接下来的工作是打包机的控制。打包机负责将墙纸卷起来，并将它们放到盒子里。原来的制造商通过带有 1771 远程 I/O 链的PLC-5 处理器来控制打包机。现在他们希望将打包机的控制和控制堆垛机的ControlLogix 系统集成在一起。你觉得最好的办法是将原来的1771-ASB 模块用 1771-ACN模块来取代，那样你就可以把 1771 I/O 连接到 ControlNet 网络。 工厂经理说了，如果你完成了这项工作，他还希望你去做另一项任务。 在本实验中，我们将使用 RSLogix 5000 软件创建一个项目，并添加 ControlLogix 处理器与1771 和1794 I/O 框架的连接，然后你将使用 RSNetWorx 软件确认 ControlNet 网络的组态。 本实验的主题：  在ControlLogix 项目中添加与1771 框架的ControlNet 网络连接  利用 RSNetWorx for ControlNet 软件确认 ControlNet 网络的组态  在ControlLogix 项目中添加与1794 (Flex I/O)框架的ControlNet 网络连接 我们将利用以下实验设备进行工作： 2-6 首先要做的是利用RSLogix5000 软件创建一个ControlLogix项目。 1. 双击桌面上的RSLogix5000 图标，启动RSLogix5000 软件。 出现以下画面。 我们将离线创建项目，然后将其下载到控制器。由于我们不能在线向I/O Configuration文件夹添加模块，因此，我们必须离线创建项目，然后将其下载。 2. 从主菜单选择“File”，然后从下拉菜单选择“New”，出现如下画面。 2-7 3. 输入控制器名字“Lab_Section_2_Slot_1”。也可以按你的意愿输入Description（说明）。 4. 将槽号设为 1，我们将使用位于 1 号槽的控制器。 5. 按 OK。出现如下画面： 在我们添加与 1771 框架的连接之前，我们必须先组态位于本地框架中的 ControlNet网络接口模块(1756-CNB[R])，我们将通过它来实现与 ControlNet 网络的通信。 6. 在左边窗口的底部，可以看到名为“I/O Configu ration”的文件夹。将鼠标移动到此文件夹，按右键。 2-8 7. 从弹出的菜单上选择“New Module”，出现如下画面。 8. 从模块列表中选择“1756-CNBR/B”（如果你的模块只有一个 ControlNet 网络连接口，则选择“1756-CNB/B”），然后按“OK”。出现如下画面。 9. 设定槽号为 7。 10. 设定名称为“ControlNet”。 11. 选择“...
