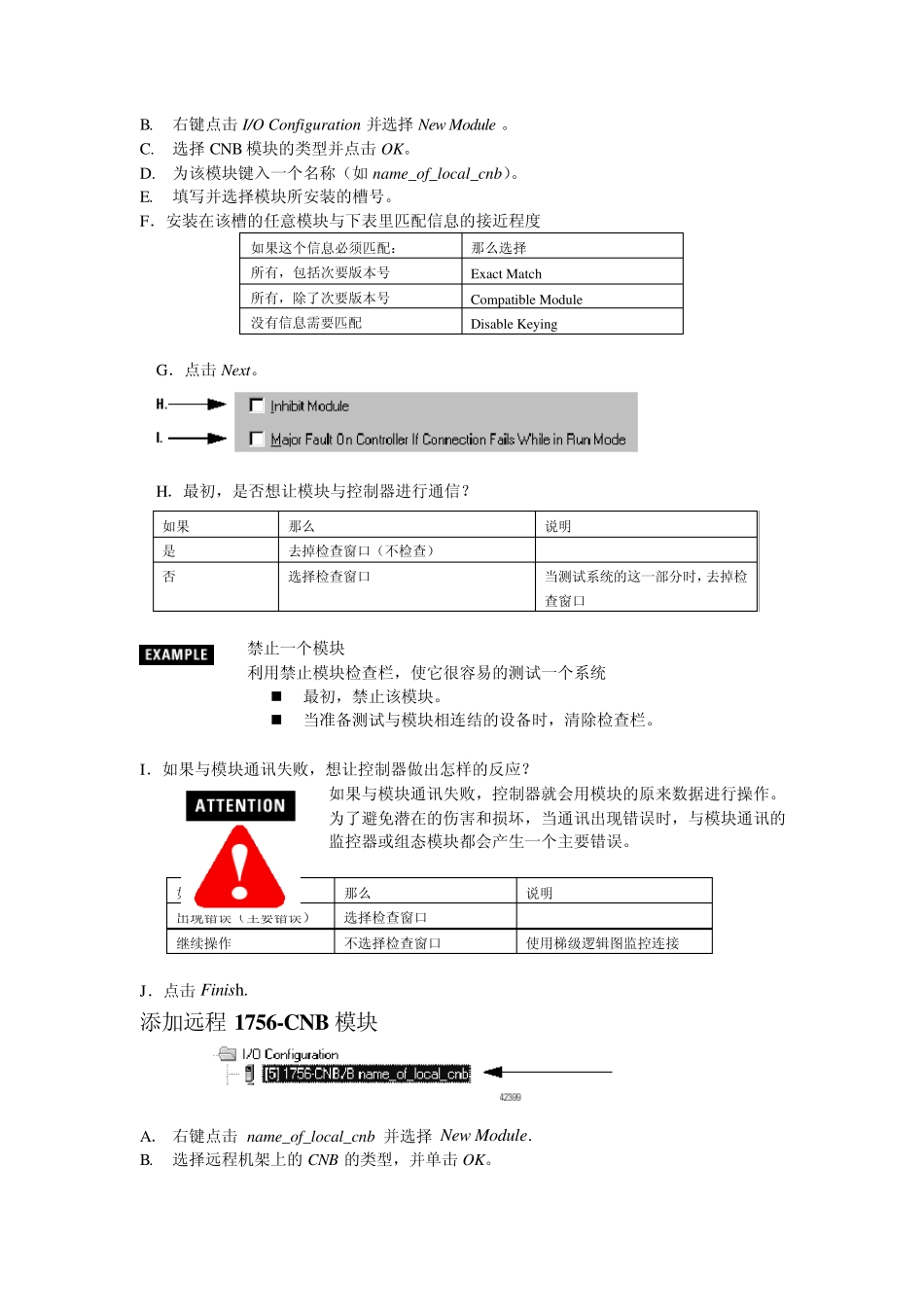

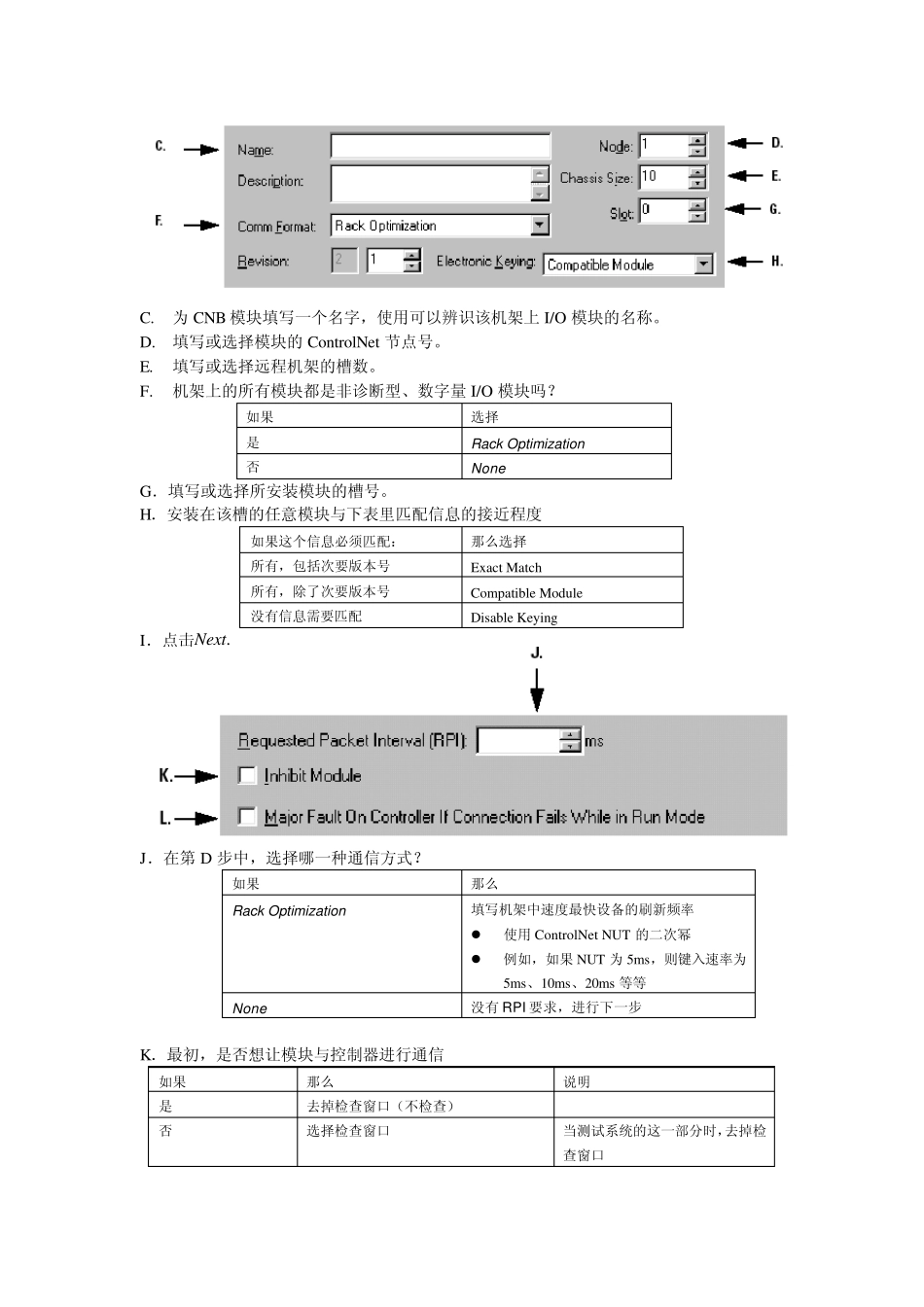

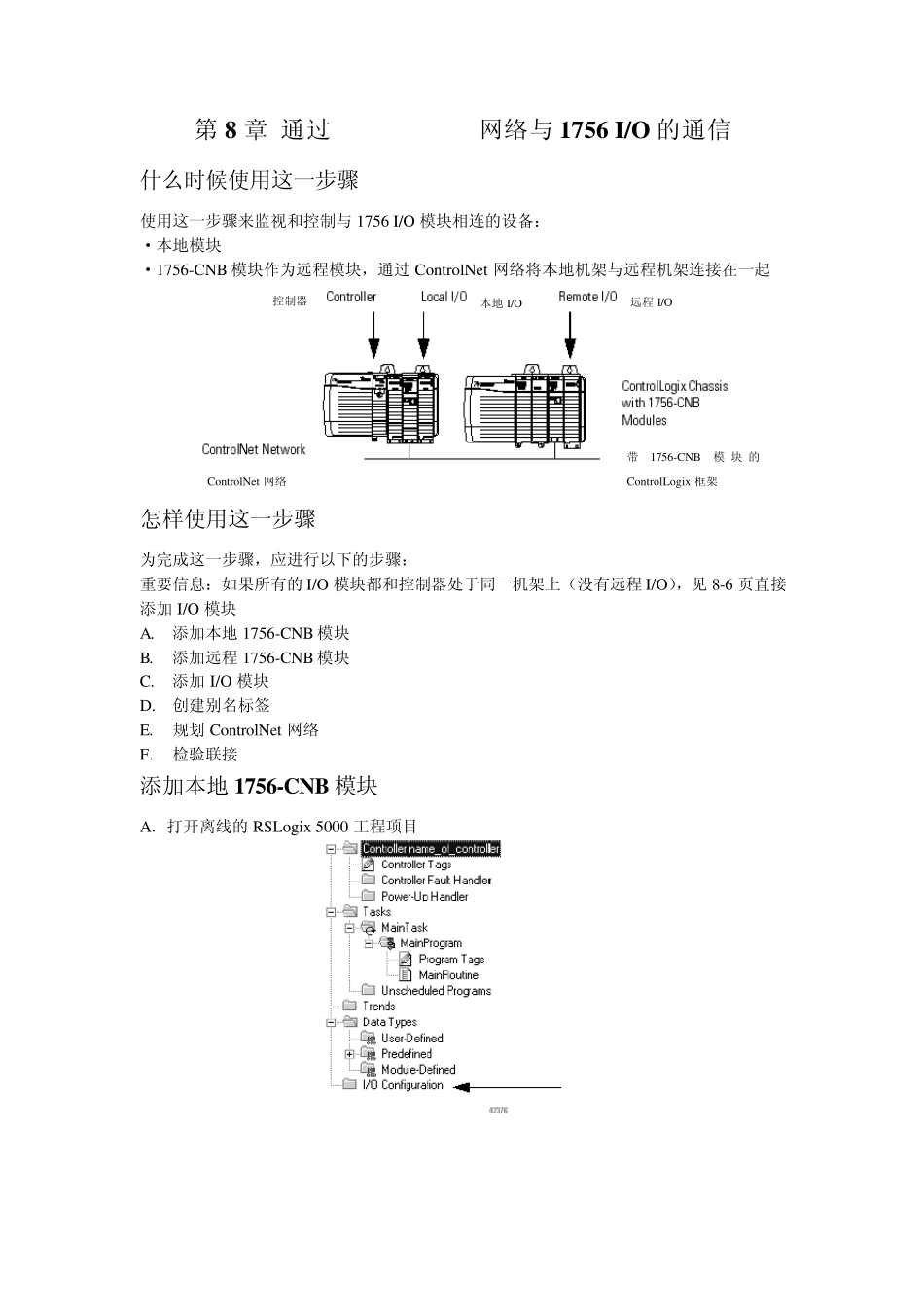

第8 章 通过ControlNetTM网络与1756 I/O 的通信 什么时候使用这一步骤 使用这一步骤来监视和控制与1756 I/O 模块相连的设备： ·本地模块 ·1756-CNB 模块作为远程模块，通过ControlNet 网络将本地机架与远程机架连接在一起 怎样使用这一步骤 为完成这一步骤，应进行以下的步骤： 重要信息：如果所有的I/O 模块都和控制器处于同一机架上（没有远程 I/O），见 8-6 页直接添加 I/O 模块 A. 添加本地 1756-CNB 模块 B. 添加远程 1756-CNB 模块 C. 添加 I/O 模块 D. 创建别名标签 E. 规划 ControlNet 网络 F. 检验联接 添加本地 1756-CNB 模块 A．打开离线的RSLogix 5000 工程项目 带1756-CNB模块的ControlLogix 框架 ControlNet 网络 控制器 本地 I/O 远程 I/O B. 右键点击I/O Configuration 并选择New Module 。 C. 选择CNB 模块的类型并点击OK。 D. 为该模块键入一个名称（如 name_of_local_cnb）。 E. 填写并选择模块所安装的槽号。 F．安装在该槽的任意模块与下表里匹配信息的接近程度 如果这个信息必须匹配： 那么选择 所有，包括次要版本号 Ex act Match 所有，除了次要版本号 Compatible Modu le 没有信息需要匹配 Disable Key ing G．点击Next。 H．最初，是否想让模块与控制器进行通信？ 禁止一个模块 利用禁止模块检查栏，使它很容易的测试一个系统  最初，禁止该模块。  当准备测试与模块相连结的设备时，清除检查栏。 I．如果与模块通讯失败，想让控制器做出怎样的反应？ 如果与模块通讯失败，控制器就会用模块的原来数据进行操作。 为了避免潜在的伤害和损坏，当通讯出现错误时，与模块通讯的 监控器或组态模块都会产生一个主要错误。 如果控制器： 那么 说明 出现错误（主要错误） 选择检查窗口 继续操作 不选择检查窗口 使用梯级逻辑图监控连接 J．点击Finish. 添加远程 1756-CNB 模块 A． 右键点击 name_of_local_cnb 并选择 New Module. B. 选择远程机架上的 CNB 的类型，并单击OK。 如果 那么 说明 是 去掉检查窗口（不检查） 否 选择检查窗口 当测试系统的这一部分时，去掉检查窗口 C. 为CNB 模块填写一个名字，使用可以辨识该机架上I/O 模块的名称。 D. 填写或选择模块的ControlNet 节点号。 E. 填写或选择远程机架的槽数。 F. 机架上的所有模块都是非诊断型、数字量 I/O 模...
