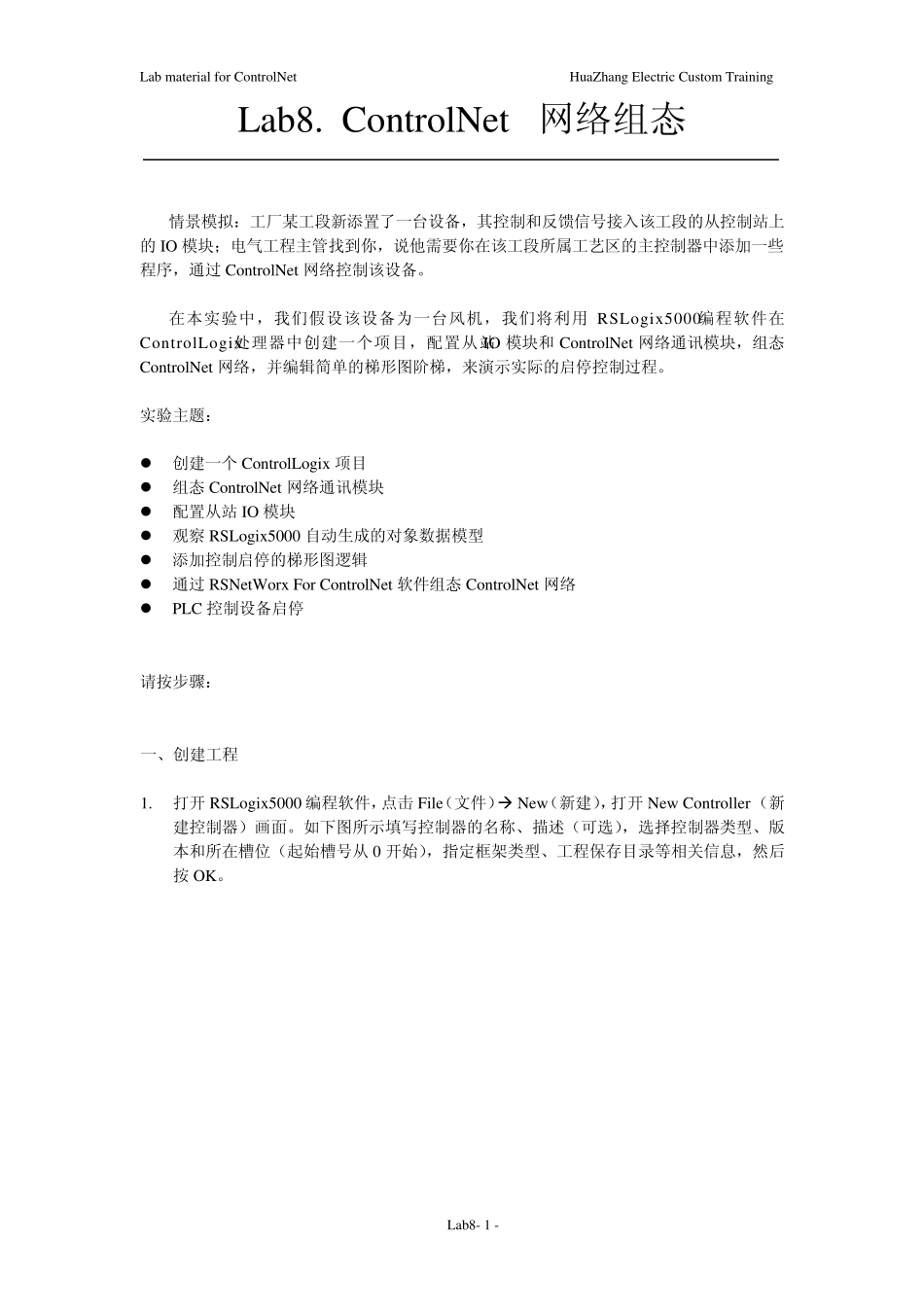

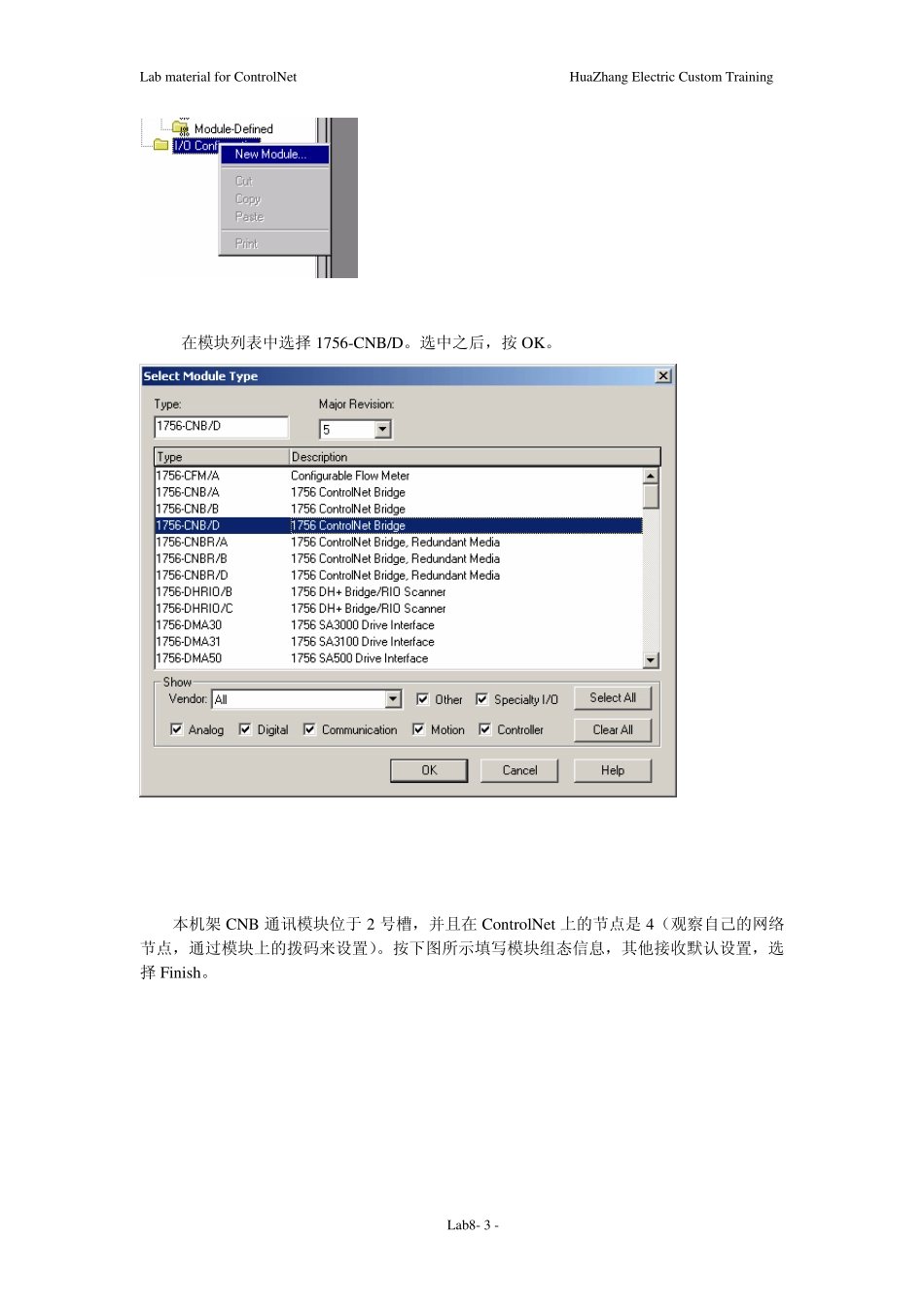

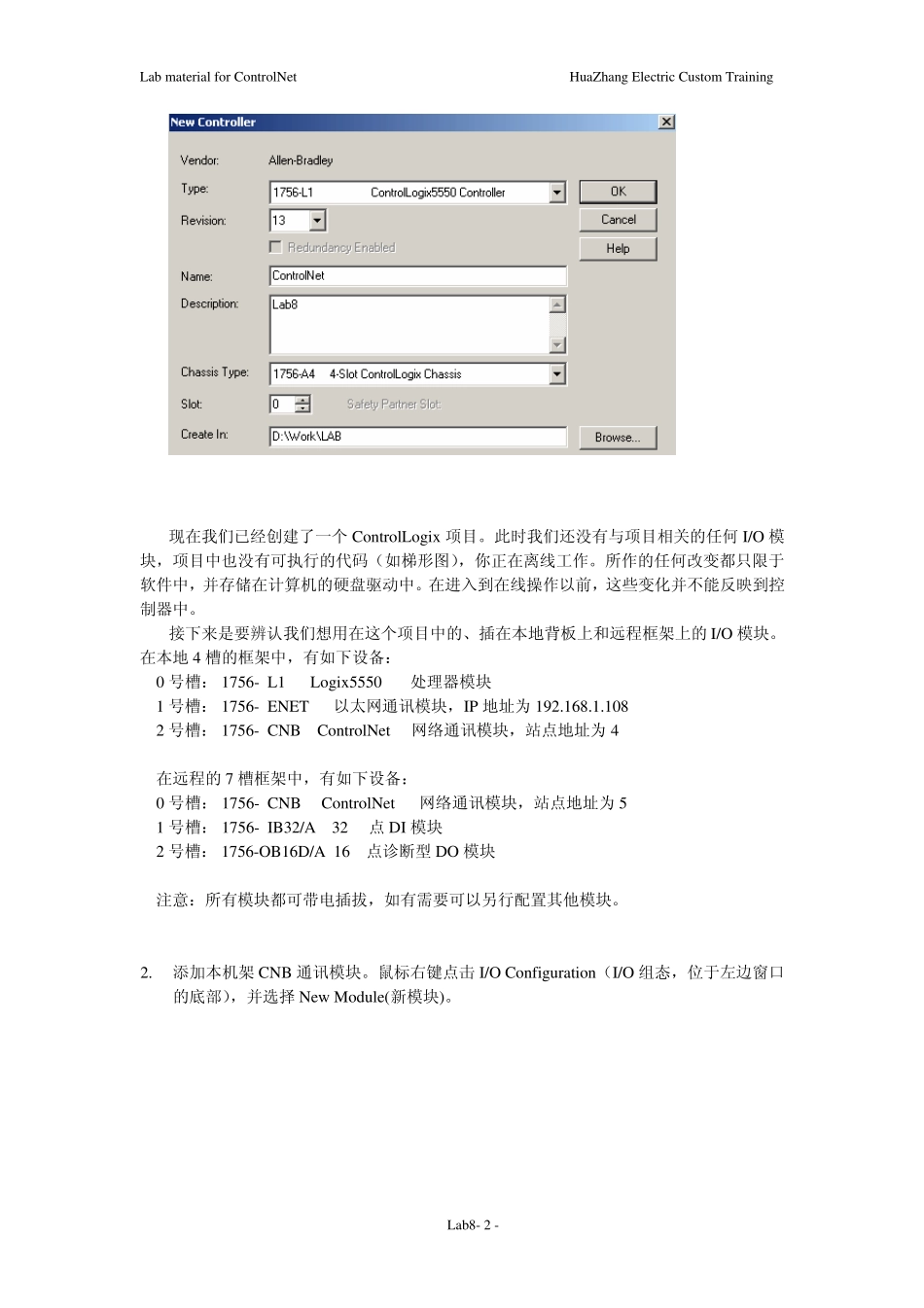

Lab material for ControlNet HuaZhang Electric Custom Training Lab8- 1 - Lab8. ControlNet 网络组态 情景模拟：工厂某工段新添置了一台设备，其控制和反馈信号接入该工段的从控制站上的IO 模块；电气工程主管找到你，说他需要你在该工段所属工艺区的主控制器中添加一些程序，通过ControlNet 网络控制该设备。 在本实验中，我们假设该设备为一台风机，我们将利用RSLogix5000编程软件在ControlLogix处理器中创建一个项目，配置从站IO 模块和ControlNet 网络通讯模块，组态ControlNet 网络，并编辑简单的梯形图阶梯，来演示实际的启停控制过程。 实验主题： z 创建一个ControlLogix项目 z 组态ControlNet 网络通讯模块 z 配置从站IO 模块 z 观察RSLogix5000 自动生成的对象数据模型 z 添加控制启停的梯形图逻辑 z 通过RSNetWorx For ControlNet 软件组态ControlNet 网络 z PLC 控制设备启停 请按步骤： 一、创建工程 1. 打开 RSLogix5000 编程软件，点击 File（文件）Æ New（新建），打开 New Controller （新建控制器）画面。如下图所示填写控制器的名称、描述（可选），选择控制器类型、版本和所在槽位（起始槽号从0 开始），指定框架类型、工程保存目录等相关信息，然后按OK。 Lab material for ControlNet HuaZhang Electric Custom Training Lab8- 2 - 现在我们已经创建了一个ControlLogix项目。此时我们还没有与项目相关的任何I/O 模块，项目中也没有可执行的代码（如梯形图），你正在离线工作。所作的任何改变都只限于软件中，并存储在计算机的硬盘驱动中。在进入到在线操作以前，这些变化并不能反映到控制器中。 接下来是要辨认我们想用在这个项目中的、插在本地背板上和远程框架上的I/O 模块。在本地 4 槽的框架中，有如下设备： 0 号槽： 1756- L1 Logix5550处理器模块 1 号槽： 1756- ENET 以太网通讯模块，IP 地址为 192.168.1.108 2 号槽： 1756- CNB ControlNet网络通讯模块，站点地址为 4 在远程的7 槽框架中，有如下设备： 0 号槽： 1756- CNB ControlNet网络通讯模块，站点地址为 5 1 号槽： 1756- IB32/A 32点 DI 模块 2 号槽： 1756-OB16D/A 16点诊断型 DO 模块 注意：所有模块都可带电插拔，如有需要可以另行配置其他模块。 2. 添加本机架 CNB 通讯模块。鼠标右键点击 I/O Configuration（I/O 组...
