CorelDraw高级教程贝塞尔曲线的完全诠释

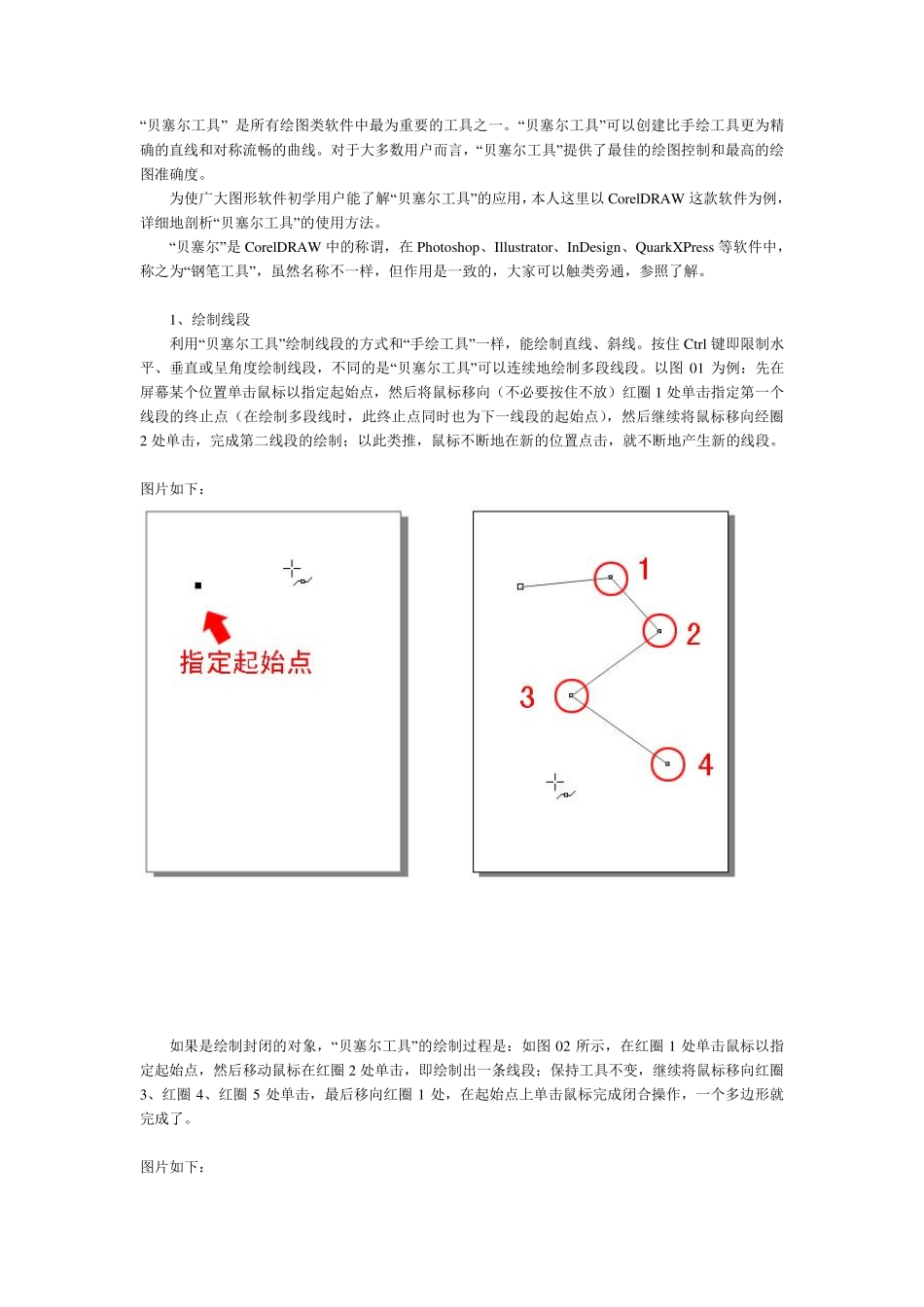

CorelDraw高级教程贝塞尔曲线的完全诠释_第1页
1/28

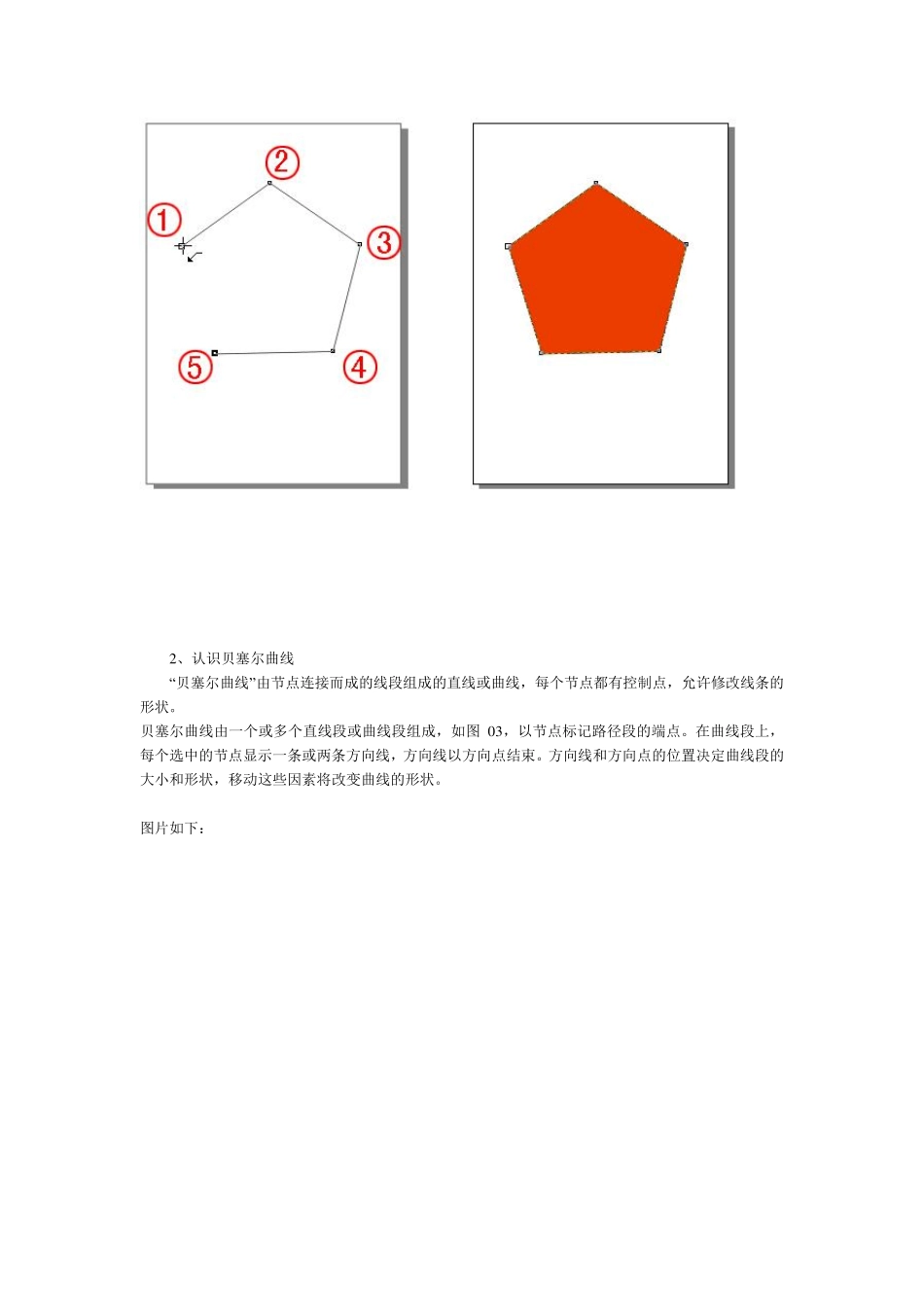

CorelDraw高级教程贝塞尔曲线的完全诠释_第2页
2/28

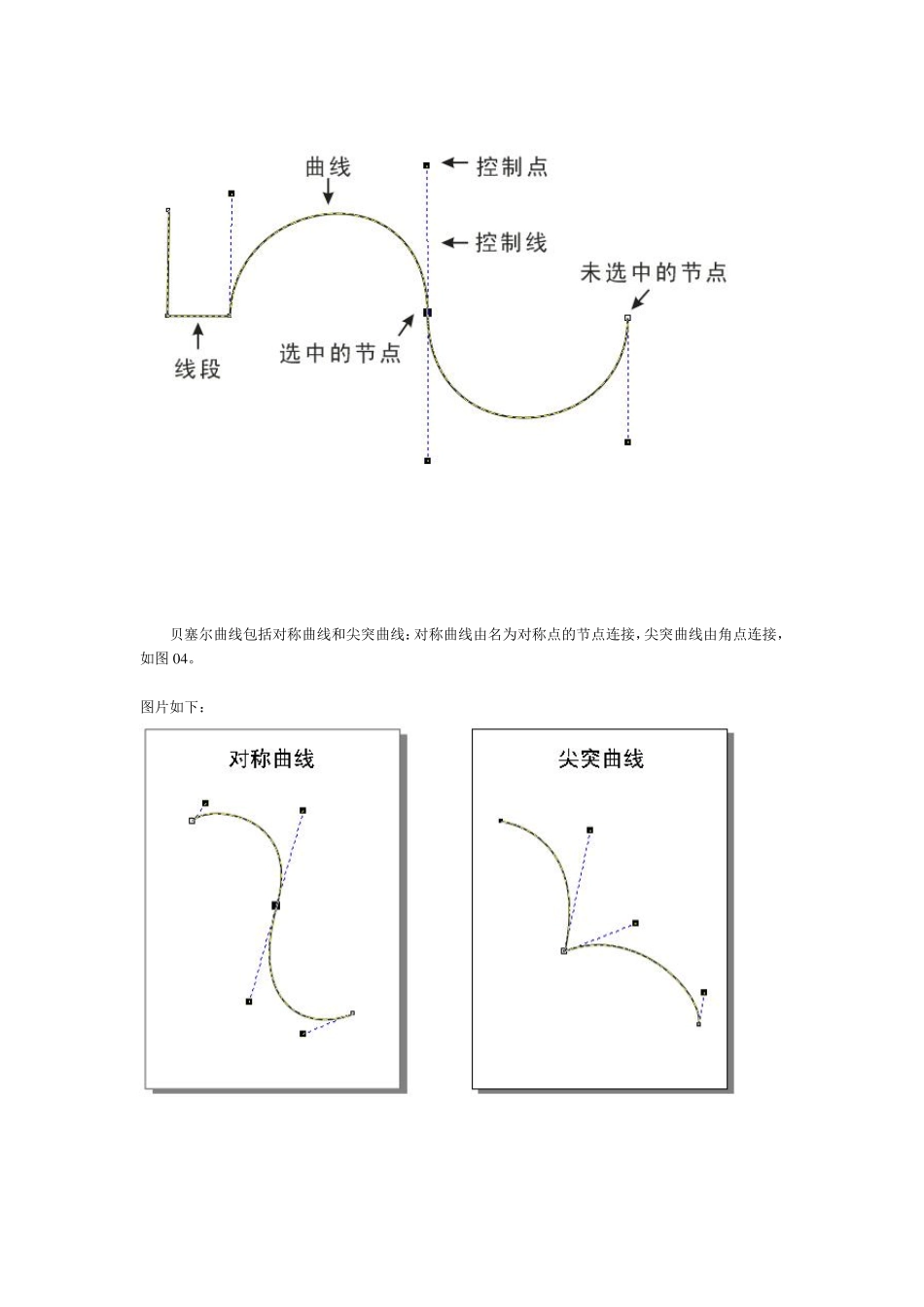

CorelDraw高级教程贝塞尔曲线的完全诠释_第3页
3/28
“贝塞尔工具” 是所有绘图类软件中最为重要的工具之一。“贝塞尔工具”可以创建比手绘工具更为精确的直线和对称流畅的曲线。对于大多数用户而言,“贝塞尔工具”提供了最佳的绘图控制和最高的绘图准确度。 为使广大图形软件初学用户能了解“贝塞尔工具”的应用,本人这里以CorelDRAW 这款软件为例,详细地剖析“贝塞尔工具”的使用方法。 “贝塞尔”是CorelDRAW 中的称谓,在Photoshop、Illu strator、InDesign、Qu arkXPress 等软件中,称之为“钢笔工具”,虽然名称不一样,但作用是一致的,大家可以触类旁通,参照了解。 1、绘制线段 利用“贝塞尔工具”绘制线段的方式和“手绘工具”一样,能绘制直线、斜线。按住 Ctrl 键即限制水平、垂直或呈角度绘制线段,不同的是“贝塞尔工具”可以连续地绘制多段线段。以图01 为例:先在屏幕某个位置单击鼠标以指定起始点,然后将鼠标移向(不必要按住不放)红圈 1 处单击指定第一个线段的终止点(在绘制多段线时,此终止点同时也为下一线段的起始点),然后继续将鼠标移向经圈2 处单击,完成第二线段的绘制;以此类推,鼠标不断地在新的位置点击,就不断地产生新的线段。 图片如下: 如果是绘制封闭的对象,“贝塞尔工具”的绘制过程是:如图02 所示,在红圈 1 处单击鼠标以指定起始点,然后移动鼠标在红圈 2 处单击,即绘制出一条线段;保持工具不变,继续将鼠标移向红圈3、红圈 4、红圈 5 处单击,最后移向红圈 1 处,在起始点上单击鼠标完成闭合操作,一个多边形就完成了。 图片如下: 2 、认识贝塞尔曲线 “贝塞尔曲线”由节点连接而成的线段组成的直线或曲线,每个节点都有控制点,允许修改线条的形状。 贝塞尔曲线由一个或多个直线段或曲线段组成,如图 0 3 ,以节点标记路径段的端点。在曲线段上,每个选中的节点显示一条或两条方向线,方向线以方向点结束。方向线和方向点的位置决定曲线段的大小和形状,移动这些因素将改变曲线的形状。 图片如下: 贝塞尔曲线包括对称曲线和尖突曲线:对称曲线由名为对称点的节点连接,尖突曲线由角点连接,如图0 4 。 图片如下: 当在对称了点上移动方向线时,将同时调整对称节点两侧的曲线段;相比之下,当在角点上移动方向线时,只调整与方向线同侧的曲线段,如图0 5 。 图片如下: 贝塞尔曲线可以是闭合的,没有起点或终点(例如圆),也可以是开放的,有明显的终点(例如波浪线)。 利用“贝塞尔工具”配...
