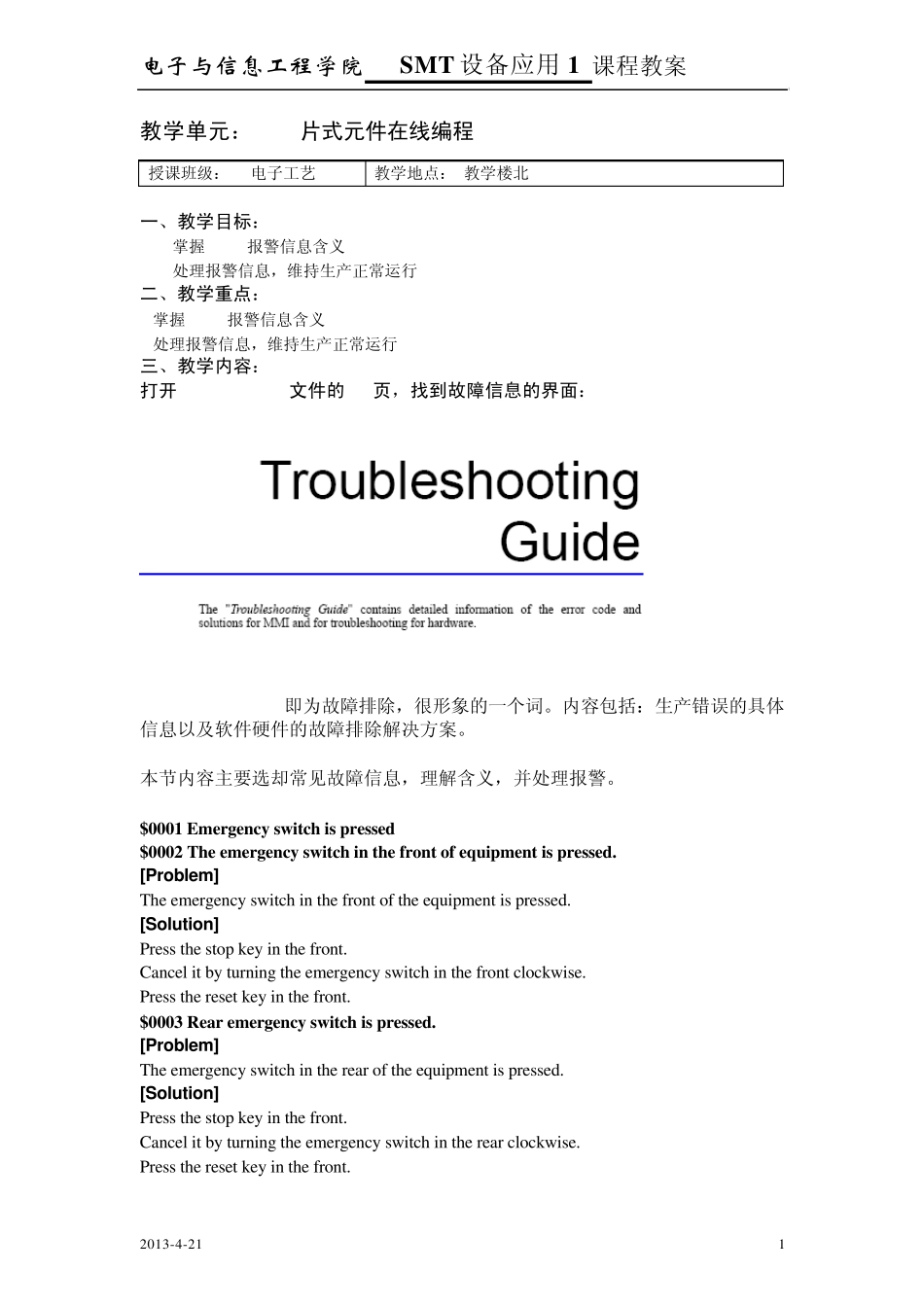

电子与信息工程学院 SMT 设备应用1 课程教案 2013-4-21 1 教学单元：CP45片式元件在线编程 授课班级：09电子工艺 教学地点： 教学楼北507 一、教学目标： 1. 掌握CP45报警信息含义 2. 处理报警信息，维持生产正常运行 二、教学重点： 1掌握CP45报警信息含义 2处理报警信息，维持生产正常运行 三、教学内容： 打开 CP45ref.pdf文件的 53页，找到故障信息的界面： Troubleshooting即为故障排除，很形象的一个词。内容包括：生产错误的具体信息以及软件硬件的故障排除解决方案。 本节内容主要选却常见故障信息，理解含义，并处理报警。 $0001 Emergency switch is pressed $0002 The emergency switch in the front of equipment is pressed. [Problem] The emergency switch in the front of the equipment is pressed. [Solu tion] Press the stop key in the front. Cancel it by turning the emergency switch in the front clockwise. Press the reset key in the front. $0003 Rear emergency switch is pressed. [Problem] The emergency switch in the rear of the equipment is pressed. [Solu tion] Press the stop key in the front. Cancel it by turning the emergency switch in the rear clockwise. Press the reset key in the front. 电子与信息工程学院 SMT 设备应用1 课程教案 2013-4-21 2 以上三个是非常常见的报警，都是紧急停止开关被按下，机器报警。机器报警的时候，一是红灯会亮，而是蜂鸣器会叫，三是所有的电动机的SERVO POWER都会被切断，即电机不动作。 在三星CP45上，共有前后两个紧急停止开关。即：Front emergency switch和 Rear （后面）emergency switch。 我们在前面讲过，三星贴片机的开机过程，先打开总开关，启动电脑和控制系统；再开气；再按下“MAIN START SWITCH”,即伺服电源（SERVO POWER）；最后按下机器上的READY按钮，让机器处于准备状态，这时候机器才能开始工作。 而按下紧急停止开关，就断开了伺服电源，电动机无法动作。（此处可以展开，紧急停止开关是连接到一个直流的弱电回路，比如24V直流电路，这个弱电电路接到一个安全继电器，这个继电器会在弱电回路闭合的情况下产生磁力，吸合一个铁片开关，这个开关的吸合动作随即接通强电，即接通伺服...
