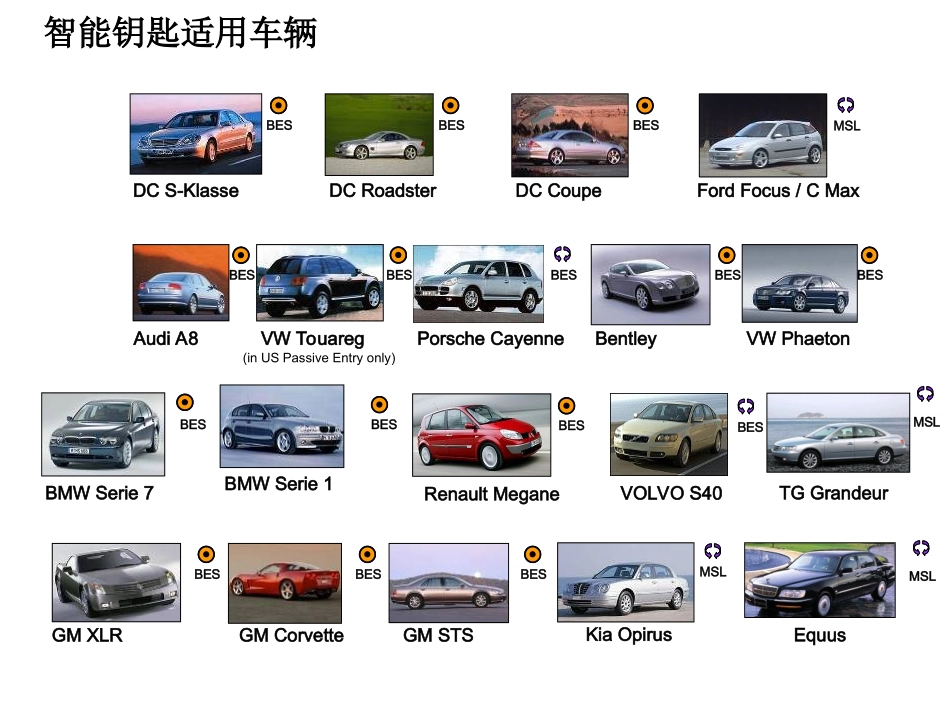

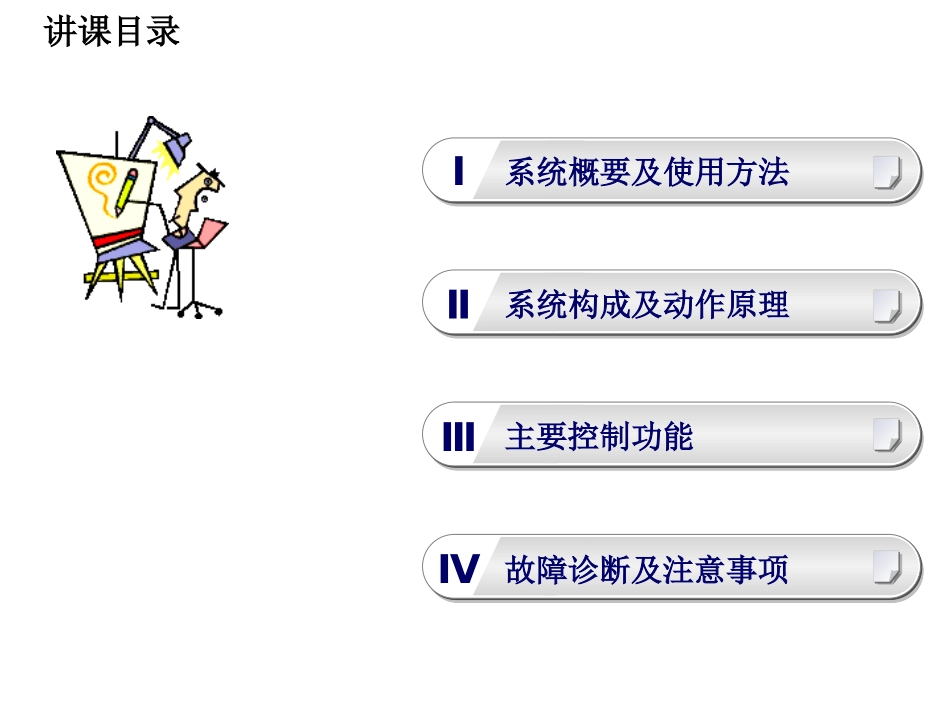

智能钥匙&按钮启动系统Ⅰ系统概要及使用方法Ⅱ系统构成及动作原理Ⅲ主要控制功能Ⅳ故障诊断及注意事项讲课目录智能钥匙适用车辆DCRoadsterDCCoupeDCS-KlasseVWTouaregPorscheCayenneAudiA8BentleyVWPhaetonBMWSerie7GMXLRGMCorvetteGMSTSRenaultMeganeVOLVOS40KiaOpirusFordFocus/CMaxBESBESBESBESBESBESBESBESBESBESBESBESBESBESMSL(inUSPassiveEntryonly)BMWSerie1MSLBESMSLTGGrandeurMSLEquus系统概要按钮启动系统:带有智能钥匙的驾驶员，无需操作点火钥匙或机械转动,仅用电子式按钮操作可实现电源移动及发动机启动ON/OFF动作的便利装置主要控制特征系统特征被动式车门闭锁和开锁/行李箱：-为了驾驶席或助手席车门闭锁/开锁在把手上适用了按钮。→无接触传感器类型行李箱触点开关适用被动式车门闭锁和开锁/行李箱：-为了驾驶席或助手席车门闭锁/开锁在把手上适用了按钮。→无接触传感器类型行李箱触点开关适用电控转向柱锁锁/开锁:利用电机控制转向柱锁/开锁→ESCL(电子控制转向柱锁)适用电控转向柱锁锁/开锁:利用电机控制转向柱锁/开锁→ESCL(电子控制转向柱锁)适用电子控制移动:전전每按一次按钮车辆电源顺次的转换成OFF/ACC/ON/OFF:PDM(电源分配模块)适用→没有踩下制动踏板状态下可实现电子控制移动:전전每按一次按钮车辆电源顺次的转换成OFF/ACC/ON/OFF:PDM(电源分配模块)适用→没有踩下制动踏板状态下可实现被动发动机启动:带有已注册的智能钥匙，每按电子式按钮发动机启动ON/OFF自动控制→踩下制动踏板，变速杆在“P”位置被动发动机启动:带有已注册的智能钥匙，每按电子式按钮发动机启动ON/OFF自动控制→踩下制动踏板，变速杆在“P”位置发动机起动失效保护：(智能钥匙电池亏电，按钮起动系统故障)-把智能钥匙插入到钥匙锁筒，并按下起动按钮:发射器认证→智能钥匙电源放电,智能钥匙认证故障时发动机起动失效保护：(智能钥匙电池亏电，按钮起动系统故障)-把智能钥匙插入到钥匙锁筒，并按下起动按钮:发射器认证→智能钥匙电源放电,智能钥匙认证故障时按钮启动使用方法转向柱锁开锁:带有智能钥匙的驾驶员，按下启动按钮，先开锁转向柱，然后电源移动及发动机启动→未开琐时不可电源移动&启动11转向柱锁:变速杆“P”位置&电源OFF&车速0㎞/h以下条件满足时可实现锁止→韩国国内车辆时，为了“N”档可柱车，追加了转向柱锁止逻辑ECL解除ECL解除启动ONESCL锁止启动ON变速杆P位置至少有一个车门关闭/开启时拔出智能钥匙时（从钥匙缸）遥控器闭锁时门把闭锁时电源移动(OFF/ACC/ON):带有智能钥匙的驾驶员，没踩下制动踏板，每按一次按钮ACC→ON→OFF→ACC→ON状态反复(但,变速杆“P”位置)22发动机启动:带有智能钥匙的驾驶员，踩下制动踏板，按下按钮立刻启动(但,变速杆“P/N”位置)按钮启动使用方法不踩下制动按下按钮室内应有FOB钥匙变速杆在P或N位置踩下制动按下按钮室内应有FOB钥匙不踩下制动按下按钮室内应有FOB钥匙变速杆在P或N位置踩下制动按下按钮室内应有FOB钥匙变速杆在P或N位置踩下制动按下按钮室内应有FOB钥匙在START状态位置以前颜色启动OFF:车速在0㎞/h按下按钮启动可OFF→变速杆位置无关33电源OFF:车速在0㎞/h&变速杆只在“P”位置可实现→在ACC以上位置转向柱被锁止防止目的按钮启动使用方法车辆静止状态（车速5km以下）变速杆位置P按下按钮车辆静止状态（车速5km以下）变速杆P以外位置按下按钮车辆静止状态（车速5km以下）变速杆位置P按下按钮1小时停放时（电瓶放电防止）启动ON行驶中启动OFF及再启动44-目的:行驶中非常状况发生时(车辆火灾,加速踏板回位不良等)启动OFF-方法:将启动按钮3秒以内按下3次以上或2秒以上长按-在启动:启动OFF后30秒钟无需智能钥匙认证，可实现启动&不踩下制动踏板也可启动按钮启动使用方法行驶中状态（速度5km以上）连续3次按下按钮或2秒钟长按行驶中状态（速度5km以上）无制动按下按钮30秒钟无FOB钥匙也可启动ON顺序电源状态SSBLED点亮状态1电源OFF状态LED熄灭2电源ACC状态LED点亮(黄色)3电源ON状态(启动OFF)LED点亮(绿色)4启动中启动以前LED状态维持5启动ON维持状态LED熄灭电源状态别SSBLED点亮状态※SSB:StartStopButtonÀü¿ø...
