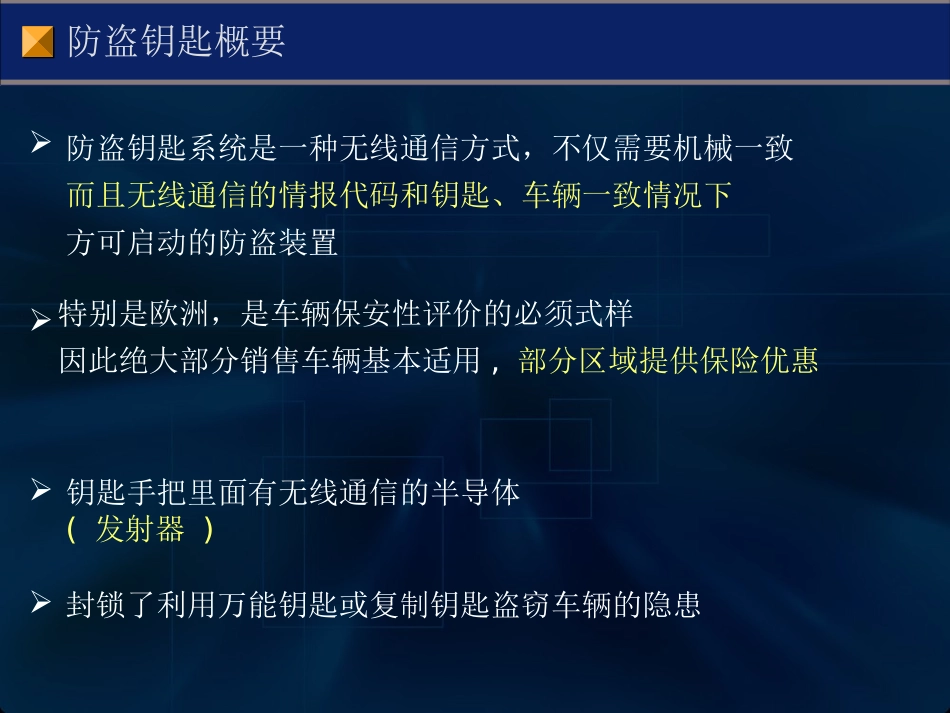

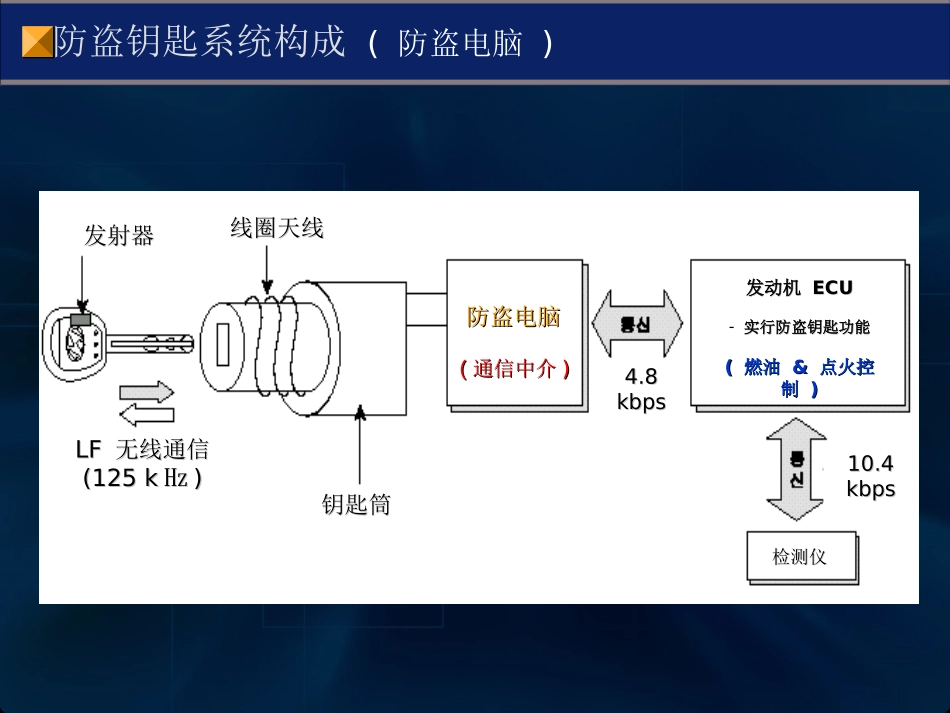

防盗钥匙概要防盗钥匙概要防盗钥匙系统是一种无线通信方式,不仅需要机械一致而且无线通信的情报代码和钥匙、车辆一致情况下方可启动的防盗装置特别是欧洲,是车辆保安性评价的必须式样因此绝大部分销售车辆基本适用,部分区域提供保险优惠钥匙手把里面有无线通信的半导体(发射器)封锁了利用万能钥匙或复制钥匙盗窃车辆的隐患防盗电脑防盗电脑((通信中介通信中介))发射器发射器线圈天线线圈天线LFLF无线通信无线通信(125k(125k㎐㎐))钥匙筒钥匙筒4.84.8kbpskbps发动机发动机ECUECU-实行防盗钥匙功能实行防盗钥匙功能((燃油燃油&&点火控点火控制制))10.410.4kbpskbps检测仪检测仪防盗钥匙系统构成(防盗电脑)通信线通信线(4.8kbps)(4.8kbps)防盗电脑总成防盗电脑总成发射器钥匙发射器钥匙线圈天线线圈天线指示灯指示灯LFLF无线通信无线通信(125k(125k㎐㎐))发动机发动机ECUECU防盗钥匙系统构成(防盗电脑)发射器钥匙发射器钥匙线圈天线线圈天线钥匙情报钥匙情报&&认证数据认证数据LFLF无限通信无限通信(125(125㎑㎑))电子能量电子能量ASICASIC电容电容线圈线圈<<发射器发射器>>发射器(Transponder)项目细部内容构成ASIC钥匙手把内有半导体电路板※ASIC:ApplicationSpecificIC电容驱动ASIC的电源供给线圈感应线圈天线发生的磁场※无需另外内装电磁功能1.最初钥匙登陆时储藏输入的车辆PIN码2.PIN码+钥匙情报及认证数据无线传送到防盗电脑(TP→防盗电脑→发动机ECU)发射器(Transponder)发射器钥匙线圈天线防盗电脑钥匙情报&认证数据电子能量线圈天线(CoilAntenna)项目细部内容构造安装在点火钥匙筒周围※线圈电阻:6~8Ω功能1.打开点火钥匙,接收到防盗电脑的电源并给发射器提供能量2.发动机ECU的发射器情报要求信号&把认证数据给发射器无线送信(发动机ECU→防盗电脑→线圈天线→TP)3.接受发射器发射的无线情报,并传送给防盗电脑线圈天线(CoilAntenna)发射器钥匙发射器钥匙线圈天线线圈天线SmartraTPTP情报情报要求要求TPTP情报送信情报送信发动机发动机ECUECU钥匙情报钥匙情报&&认证数据认证数据电子能量电子能量防盗电脑(Smartra)装置项目细部内容构造安装在转向柱周围功能1.点火开关ON时,给线圈天线供给电源:TP驱动电源2.发动机ECU的发射器情报要求信号&认证数据送信:Smartra→线圈天线→发射器3.通过线圈天线输入的发射器情报传送给ECU送信:A/D转换及通信中介功能4.故障情报送信:发射器,线圈天线等的故障情报,传送给ECU防盗电脑(Smartra)装置发射器钥匙发射器钥匙线圈天线线圈天线防盗电脑防盗电脑TPTP情报情报要求要求TPTP情报情报送信送信发动机发动机EECUCU钥匙情报钥匙情报&&认证数据认证数据电子能量电子能量发动机启动(燃油/点火)控制防盗指示灯控制发动机ECU项目细部内容构造发动机室空虑后面安装–各车不异功能1.点火ON时给发射器传送钥匙情报要求信号及认证数据传送2.分析发射器传送的密码和数据(PIN代码+钥匙密码),并比较钥匙情报3.防盗钥匙指示灯控制4.情报不一致时发动机不能启动:燃油or点火切断发动机ECU代码分析程序–防盗电脑故有编号应答数式1F1(读写号,暗号1,故有编号)自身的数式1结果和ECU数式1结果确认数式2实行F2(数式1结果,暗号2)数式2结果传送故有编号邀请故有编号确认:1,2,3,4中确认正确的读写号生成数式1实行F1(读写号,暗号1,故有编号)读写号及数式1结果送信KEY的数式2结果和自身的结果确认确认结果全满足可启动记忆储存值故有编号暗号1暗号2记忆储存值故有编号1,2,3,4暗号1暗号2登陆钥匙时生成登陆钥匙时储藏登陆钥匙时储藏制造公司<发射器><发动机ECU>点亮熄灭闪亮点火OFF→ON防盗钥匙指示灯系统正常系统故障防盗钥匙指示灯(警告灯)发射器钥匙点火OFF→ON防盗钥匙指示灯①防盗钥匙系统正常(可以启动)②用发动机ECU已注册的发射器IGON,钥匙认证时终了③维持IGON状态,30秒钟指示灯点亮后熄灭(启动后,认证继续有效→可以启动)点亮发射器钥匙防盗钥匙指示灯点亮点火OFF→ON防盗钥匙指示灯①防盗钥匙系统故障(不可启动)②用未登陆钥匙or复制钥匙等来IGON,发动机ECU不可认证钥匙③韩国国内出库车辆是,因使用者密码未登陆状态,所以故障时指示灯不点...
