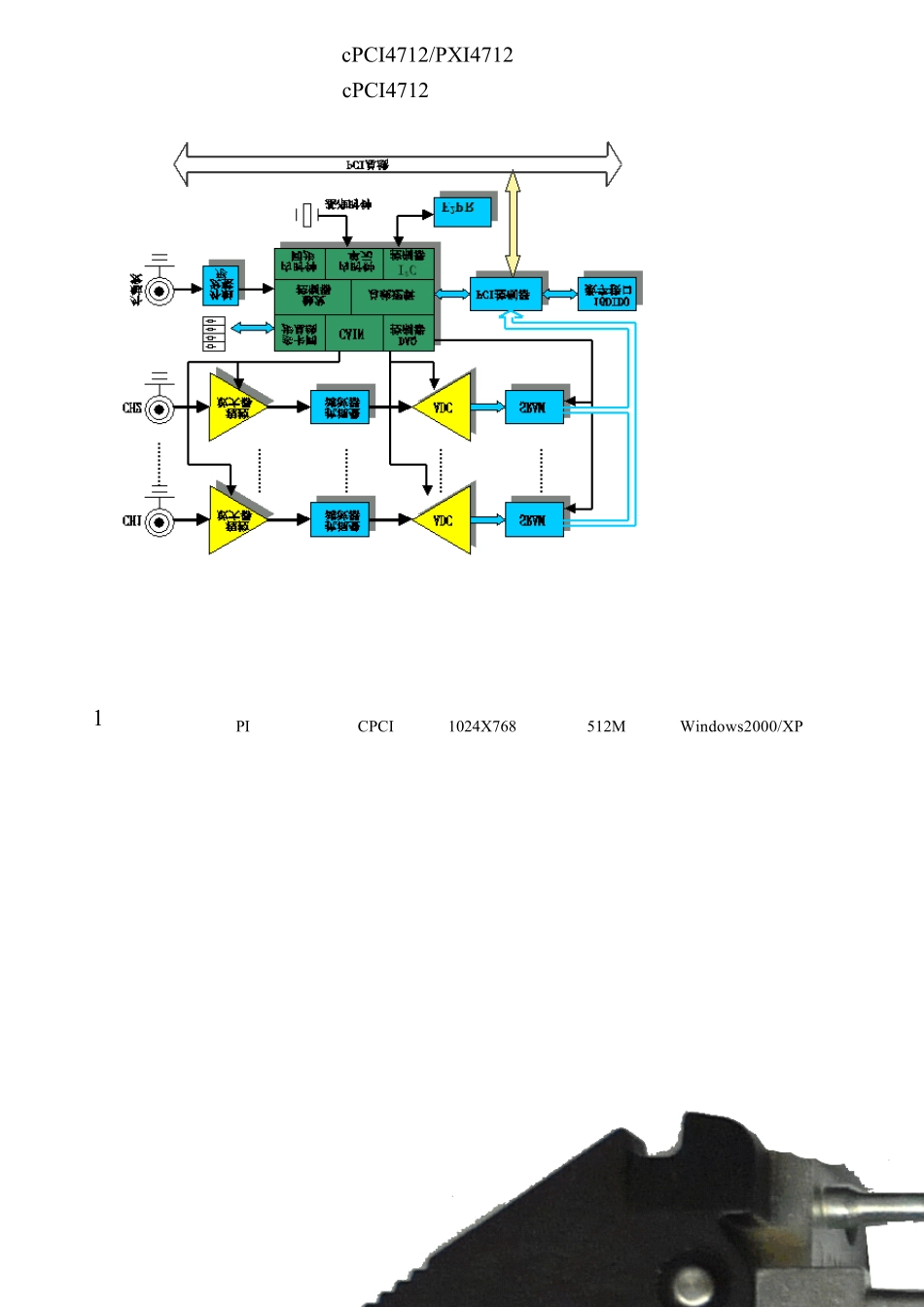

1cPCI4712/PXI4712数字存储示波卡&高速数据采集卡使用说明书成都佳仪科技发展有限公司2009.01cPCI4712/PXI4712数字存储示波卡&高速数据采集卡1第一章概述cPCI4712s是一种双通道、高精度的高速数据采集卡，将它插入计算机CPCI槽上，再运行DsoView虚拟示波哦器软件。具有数据采集、测量信号、过程监测、多种触发等功能，因此大量应用于高速的数据采集系统、自动测试系统、自动控制系统。cPCI4712s主要性能指标最大采样率：50Msps单台通道数：并行双通道+外触发通道AD 分辨率：12Bits，系统精度:≤±0.3%（直流）存储容量：每通道最大 1Msa样点量程：±100mV～±40V（共分9挡）输入方式：BNC单端双极性电压输入输入阻抗：50Ω；输入电容≤25pF输入信号带宽：0Hz～20MHz(-3dB)通道间相位差：≤0.1°(1kHz)带内波动：≤±0.1dB(0Hz～1MHz)时基范围：50MHz~1KHz分 15挡耦合方式：AC/DC触发模式：正常、自动、单次、带或触发触发边沿：上升、下降触发模式：正常、自动、单次触发通道：CHA、CHB、EXT通道间隔离度：≥65dB尺寸：160mm×100mm重量：0.2Kg主要功能★自检功能★波形存储、恢复★波形运算：加、减、反向★高级功能：FFT 频谱分析、数字滤波、平均等★自动测定：最大值、最小值、均方值、平均值、峰峰值、占空比★光标测量时间和电压★外部触发同步★支持二次开发cPCI4712/PXI4712 数字存储示波卡&高速数据采集卡2cPCI4712 原理图第二章 硬件安装1、最低配置：PI 及其兼容机带 CPCI 接口、1024X768 显示器、512M 内存、Window s2000/XP操作系统。cPCI4712/PXI4712数字存储示波卡&高速数据采集卡3cPCI4712 卡安装步骤1)在一空闲 cPCI 槽插入本板卡，本卡支持热插拔。刷选设备列表：驱动程序指向：”cPCI4712\Driver\cPCI4712s.inf”安装完毕后您将在设备管理器下看到：cPCI4712s 2ch_40Msps+12bits高速数据采集卡即为本卡至此，您已经安装完 cPCI4712s 卡硬件，接下来安装 DsoView2.02 数据采集及分析软件包。在光盘的”cPCI4712s\Setup”目录下注意：本卡自动检测 CPCI 供电，需要用到+12V、-12V、+5V、+3.3V，如电源缺失CH1CH21010MMTRIGcPCI4712/PXI4712 数字存储示波卡&高速数据采集卡4或电压超限，将自动关闭此卡。第三章DsoView2.02 采集分析软件3.1运行环境Windows2000/XP 操作系统，512M 内存，1024x768 分辨率。3.2软件安装运行安装 DsoView2.02 数据采集分析软件，为光盘”cPCI4712s\Setup\Setup.exe”。...
