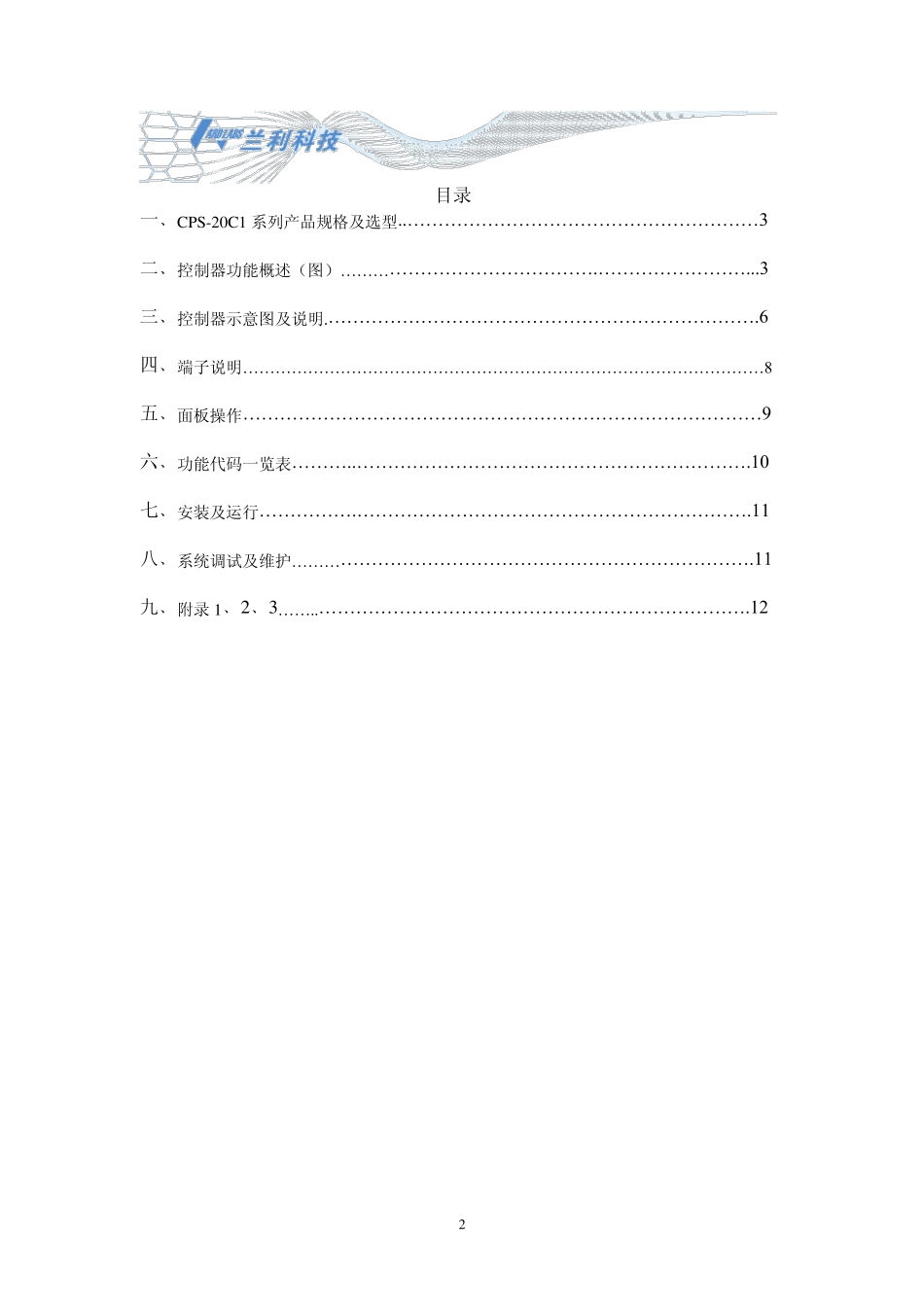

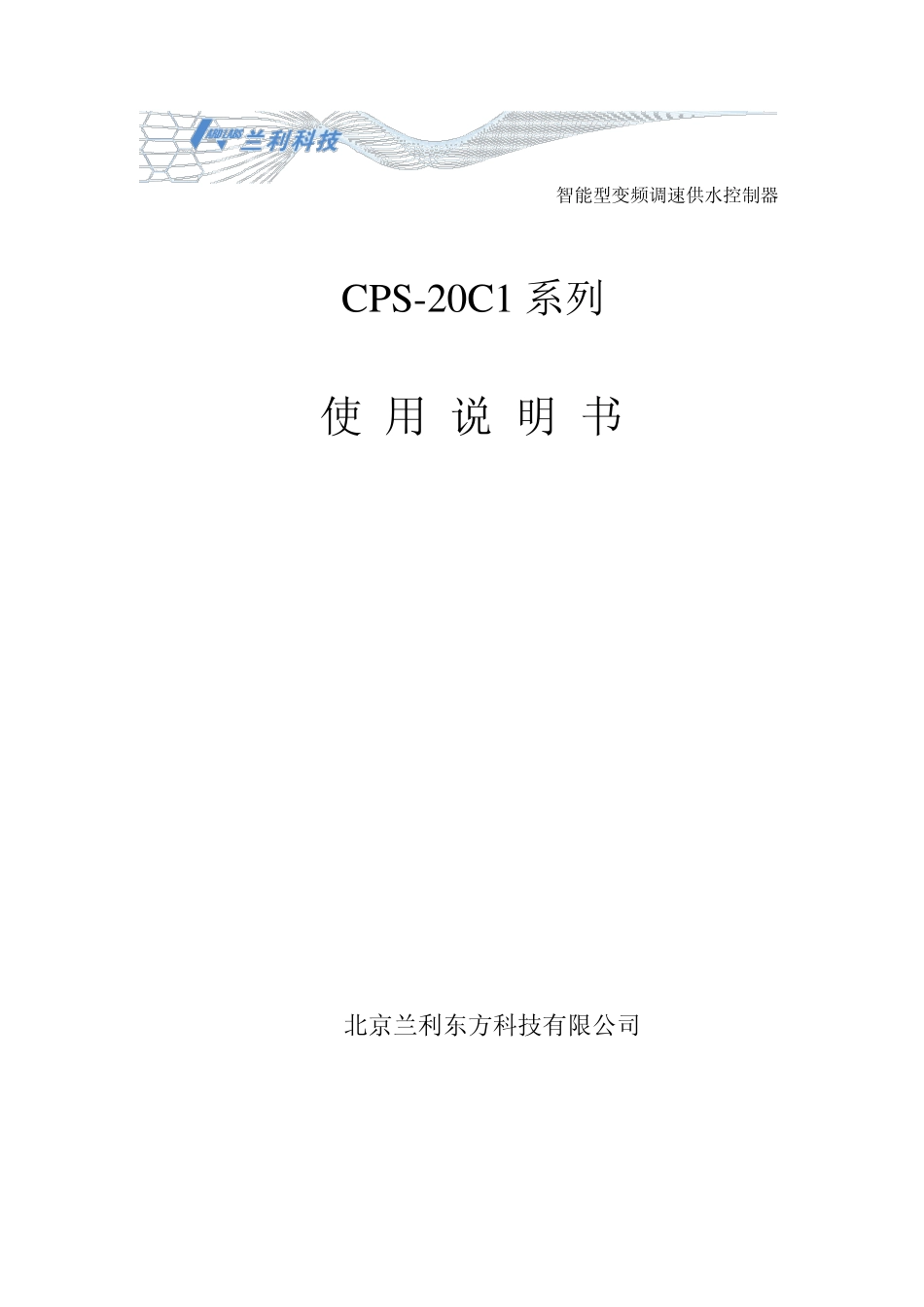

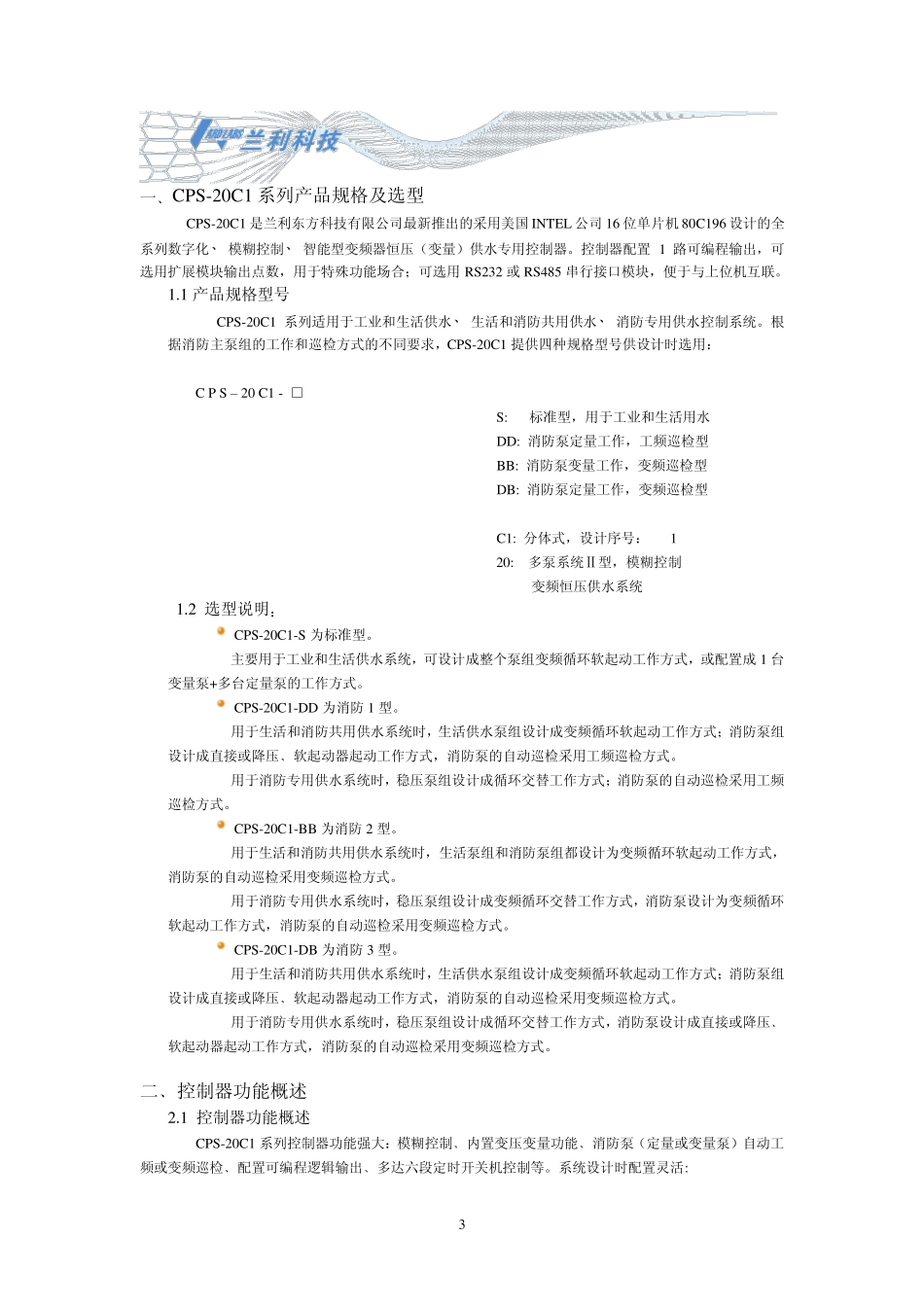

智能型变频调速供水控制器 CPS-20C1 系列 使 用 说 明 书 北京兰利东方科技有限公司 2 目录 一﹑CPS-20C1 系列产品规格及选型..… … … … … … … … … … … … … … … … … … … 3 二﹑控制器功能概述(图)… … … … … … … … … … … … … … .… … … … … … … … ...3 三﹑控制器示意图及说明.… … … … … … … … … … … … … … … … … … … … … … … .6 四﹑端子说明… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 8 五﹑面板操作… … … … … … … … … … … … … … … … … … … … … … … … … … … … 9 六﹑功能代码一览表… … … ..… … … … … … … … … … … … … … … … … … … … … .10 七﹑安装及运行… … … … … .… … … … … … … … … … … … … … … … … … … … … .11 八﹑系统调试及维护… … … … … … … … … … … … … … … … … … … … … … … … … .11 九﹑附录1﹑2﹑3… … ..… … … … … … … … … … … … … … … … … … … … … … … .12 3 一﹑CPS-20C1 系列产品规格及选型 CPS-20C1 是兰利东方科技有限公司最新推出的采用美国INTEL 公司16 位单片机80C196 设计的全系列数字化﹑模糊控制﹑智能型变频器恒压(变量)供水专用控制器。控制器配置1 路可编程输出,可选用扩展模块输出点数,用于特殊功能场合;可选用RS232 或RS485 串行接口模块,便于与上位机互联。 1.1 产品规格型号 CPS-20C1 系列适用于工业和生活供水﹑生活和消防共用供水﹑消防专用供水控制系统。根据消防主泵组的工作和巡检方式的不同要求,CPS-20C1 提供四种规格型号供设计时选用: C P S – 20 C1 - □ S: 标准型,用于工业和生活用水 DD: 消防泵定量工作,工频巡检型 BB: 消防泵变量工作,变频巡检型 DB: 消防泵定量工作,变频巡检型 C1: 分体式,设计序号: 1 20: 多泵系统Ⅱ型,模糊控制 变频恒压供水系统 1.2 选型说明: CPS-20C1-S 为标准型。 主要用于工业和生活供...
